Interrupteur sectionneur Vistop - 160 A - 4P - cde frontale - poignée noire
211.83 € HT 254.20 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 11-16 jours Délai estimatif
Jusqu'à 508 points de fidélité en achetant ce produit
Description
Caractéristiques générales
- 160 A
- Interrupteurs-sectionneurs de sécurité assurant la coupure en charge, par sectionnement visible et action positive des contacts Double coupure des pôles par contacts autonettoyants à enclenchement et déclenchement brusques Poignée cadenassable en position ouverte : 1 à 3 cadenas Ø6 mm réf. 227 97 Porte-étiquettes pour identification des circuits Raccordement par bornes à cages avec serrage vis Pz2 pour le 63 A, et par clé 6 pans de 100 à 160 A Fixation à vis ou sur railsymétrique EN 60715 (uniquement sur rail pour le Vistop 63 A) 2 versions plastronnables : Commande latérale droite ou gauche extérieure livrée avec joint assurant le maintien de l’IP (55 maxi) de l’enveloppe visseries, gabarit de perçage autocollant, axe de prolongement 30 à 170 mm Commande frontale directe ou extérieure avec réf. 227 32 à commander séparément Possibilité d’adjoindre un interrupteur-sectionneur auxiliaire 2P - 16 A, réf. 227 22 et un ou deux contacts auxiliaires O + F réf. 227 04/07
Caractéristiques produit
- Poignée noire
- 4P
- Commande frontale
- Nbre de modules : 9
Legrand
LEG020004
Coffret distribution métal XL3 160 - tout modulaire - 4 rangées - 750x575x147
Non géré en stock
A commander
577.41 € HT 692.89 € TTC
Legrand
LEG086027
Prise de courant 2p+T éclips de protec appareillage saillie Legrand complet - bornes auto - blanc
4,8 (6)
En stock
574 produit(s) disponible(s)
4.63 € HT 5.56 € TTC
Legrand
LEG407782
Disjoncteur DX³ 6000 Legrand 2P – 10 A – 230 à 400 V – Courbe C – 10 kA – Arrivée et Sortie à Vis – 2 Modules
En stock
6 produit(s) disponible(s)
28.75 € HT 34.50 € TTC
Legrand
LEG411506
Interrupteur différentiel dx³-id - vis/vis - 2p- 230v~-63a - type ac - 30ma - départ bas
5,0 (1)
En stock
172 produit(s) disponible(s)
33.25 € HT 39.90 € TTC
CAB12125564

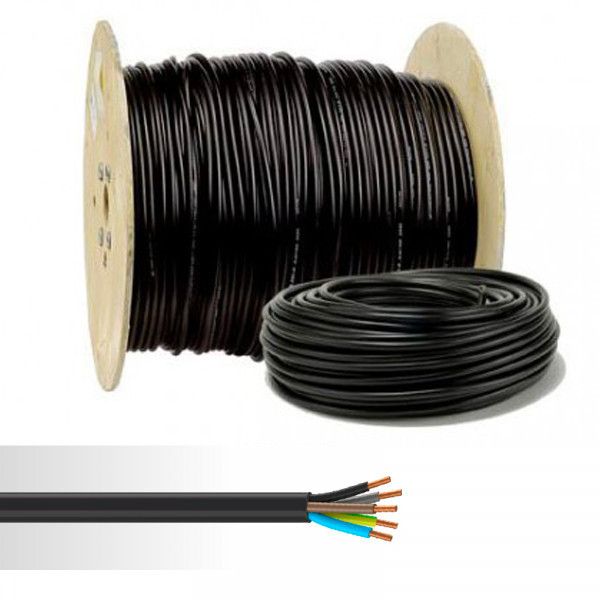

Câble électrique rigide U-1000 R2V 5G35mm² noir
Non géré en stock
A commander
32.28 € HT 38.74 € TTC
Soit un total de 322.80 € HT Soit un total de 387.40 € TTC
Prix au mètre + Forfait Coupe
Caractéristiques techniques
| Finition interrupteur de maintenance/réparation | Oui |
| Finition interrupteur de sécurité | Non |
| Finition interrupteur général | Oui |
| Tension de fonctionnement nominale max. ue en ca | 690 V |
| Finition interrupteur de dispositif d'arrêt d'urgence | Non |
| Finition de l'inverseur | Non |
| Finition de l'élément d'actionnement | Manette / levier |
| Puissance de commutation à 400 v | 88 kW |
| Commande motorisée en option | Non |
| Courant permanent nominal, ac-21, 400 v | 160 A |
| Puissance de fonctionnement nominale, ac-23, 400 v | 88 kW |
| Convient pour montage au sol | Non |
| Adapté à une fixation frontale à 4 trous | Oui |
| Commande motorisée intégrée | Non |
| Déclencheur voltmétrique en option | Non |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Nombre de pôles | 4 |
| Courant nominal de courte durée admissible icw | 3.5 kA |
| Intensité de court-circuit nominale conditionnelle iq | 12 kA |
| Type de raccordement du circuit principal | Raccordement à vis |
| Tension de fonctionnement normale | 690 V |
| Courant permanent nominal (iu) | 160 A |
| Adapté à un montage intermédiaire | Non |
| Couleur de l'élément d'actionnement | Noir |
| Nombre de contacts auxiliaires à deux directions | 0 |
| Verrouillable | Oui |
| Adapté à une fixation frontale centrale | Oui |
| Adapté à un montage en distributeur | Oui |
| Classe de protection (ip), face avant | Ip2x |
| Nombre de contacts auxiliaires à ouverture | 0 |
| Nombre de contacts auxiliaires à fermeture | 0 |
