Photo(s) non contractuelle(s)

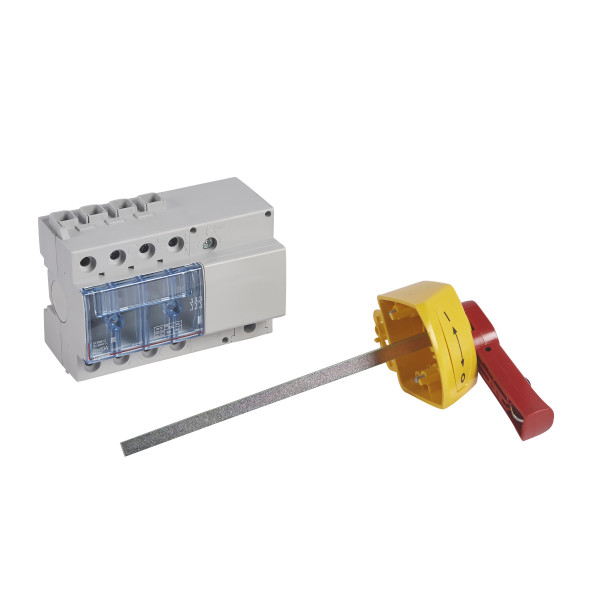

Interrupteur sectionneur Vistop - 63 A - 3P - cde latérale - poignée rouge
177.06 € HT 212.47 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 11-16 jours Délai estimatif
Jusqu'à 424 points de fidélité en achetant ce produit
Description
Caractéristiques générales
- 63 A
- Interrupteurs-sectionneurs de sécurité assurant la coupure en charge, par sectionnement visible et action positive des contacts Double coupure des pôles par contacts autonettoyants à enclenchement et déclenchement brusques Poignée cadenassable en position ouverte : 1 à 3 cadenas Ø6 mm réf. 227 97 Porte-étiquettes pour identification des circuits Raccordement par bornes à cages avec serrage vis Pz2 pour le 63 A, et par clé 6 pans de 100 à 160 A Fixation à vis ou sur railsymétrique EN 60715 (uniquement sur rail pour le Vistop 63 A) 2 versions plastronnables : Commande latérale droite ou gauche extérieure livrée avec joint assurant le maintien de l’IP (55 maxi) de l’enveloppe visseries, gabarit de perçage autocollant, axe de prolongement 30 à 170 mm Commande frontale directe ou extérieure avec réf. 227 32 à commander séparément Possibilité d’adjoindre un interrupteur-sectionneur auxiliaire 2P - 16 A, réf. 227 22 et un ou deux contacts auxiliaires O + F réf. 227 04/07
Caractéristiques produit
- Poignée rouge/plastron jaune
- 3P
- Commande latérale
- Nbre de modules : 7
Legrand
LEG024060
Osmoz compo - bouton tournant lumineux - levier - 2 posit. fixes - 45° - noir
Non géré en stock
A commander
26.07 € HT 31.28 € TTC
Legrand
LEG024061
Osmoz compo - bouton tournant lumineux - levier - 3 posit. fixes - 45° - noir
Non géré en stock
A commander
30.24 € HT 36.29 € TTC
Legrand
LEG022962
Osmoz compo - sous-ensemble bloc - tête non lumineuse - à vis - NO - 1 poste
Non géré en stock
A commander
5.94 € HT 7.13 € TTC
Soit un total de 59.40 € HT Soit un total de 71.30 € TTC
Legrand
LEG035523
Coffret métal Legrand Atlantic vertical 800x600x300mm IP55 IK10 RAL7035
En stock
1 produit(s) disponible(s)
336.00 € HT 403.20 € TTC
Legrand
LEG404926
Legrand Peigne d'alimentation hx³ - 1p - universel ph + n - long. 13 modules
4,9 (53)
En stock
5137 produit(s) disponible(s)
2.33 € HT 2.80 € TTC
Legrand
LEG406774
Disjoncteur Legrand dnx³ 4500 6kA - Vis/Vis - 1P+N 230v~ - 16A - Courbe C
4,9 (46)
En stock
12677 produit(s) disponible(s)
6.92 € HT 8.30 € TTC
Caractéristiques techniques
| Finition interrupteur de maintenance/réparation | Oui |
| Finition interrupteur de sécurité | Oui |
| Finition interrupteur général | Oui |
| Tension de fonctionnement nominale max. ue en ca | 690 V |
| Finition interrupteur de dispositif d'arrêt d'urgence | Oui |
| Finition de l'inverseur | Non |
| Finition de l'élément d'actionnement | Manette / levier |
| Puissance de commutation à 400 v | 35 kW |
| Commande motorisée en option | Non |
| Courant permanent nominal, ac-21, 400 v | 63 A |
| Puissance de fonctionnement nominale, ac-23, 400 v | 35 kW |
| Convient pour montage au sol | Non |
| Adapté à une fixation frontale à 4 trous | Oui |
| Commande motorisée intégrée | Non |
| Déclencheur voltmétrique en option | Non |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Nombre de pôles | 3 |
| Courant nominal de courte durée admissible icw | 2.5 kA |
| Intensité de court-circuit nominale conditionnelle iq | 7 kA |
| Type de raccordement du circuit principal | Raccordement à vis |
| Tension de fonctionnement normale | 690 V |
| Courant permanent nominal (iu) | 63 A |
| Adapté à un montage intermédiaire | Non |
| Couleur de l'élément d'actionnement | Rouge |
| Nombre de contacts auxiliaires à deux directions | 0 |
| Verrouillable | Oui |
| Adapté à une fixation frontale centrale | Oui |
| Adapté à un montage en distributeur | Oui |
| Classe de protection (ip), face avant | Ip2x |
| Nombre de contacts auxiliaires à ouverture | 0 |
| Nombre de contacts auxiliaires à fermeture | 0 |
