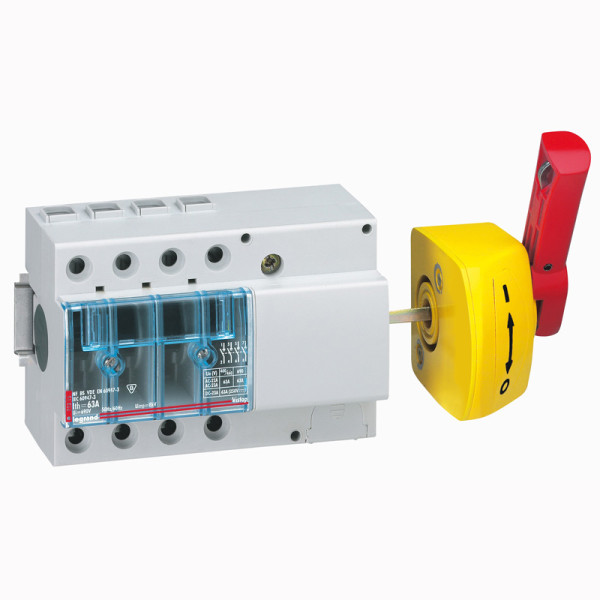

Interrupteur-sectionneur Vistop 63A - 4P avec commande latérale et poignée rouge
164.01 € HT 196.81 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 11-16 jours Délai estimatif
Jusqu'à 393 points de fidélité en achetant ce produit
Description
Interrupteur-sectionneur Vistop 63A - 4P avec commande latérale et poignée rouge
Caractéristiques générales
- 63 A
- Interrupteurs-sectionneurs de sécurité assurant la coupure en charge, par sectionnement visible et action positive des contacts Double coupure des pôles par contacts autonettoyants à enclenchement et déclenchement brusques Poignée cadenassable en position ouverte : 1 à 3 cadenas Ø6 mm réf. 227 97 Porte-étiquettes pour identification des circuits Raccordement par bornes à cages avec serrage vis Pz2 pour le 63 A, et par clé 6 pans de 100 à 160 A Fixation à vis ou sur railsymétrique EN 60715 (uniquement sur rail pour le Vistop 63 A) 2 versions plastronnables : Commande latérale droite ou gauche extérieure livrée avec joint assurant le maintien de l’IP (55 maxi) de l’enveloppe visseries, gabarit de perçage autocollant, axe de prolongement 30 à 170 mm Commande frontale directe ou extérieure avec réf. 227 32 à commander séparément Possibilité d’adjoindre un interrupteur-sectionneur auxiliaire 2P - 16 A, réf. 227 22 et un ou deux contacts auxiliaires O + F réf. 227 04/07
Caractéristiques produit
- Poignée rouge/plastron jaune
- 4P
- Commande latérale
- Nbre de modules : 7
Legrand
LEG037102
Bloc de Jonction de Passage Viking3 Legrand à Vis Bleu Pas 8 mm - avec 1 Jonction - 1 Entrée 1 Sortie - Section 6 mm2
3,0 (1)
En stock
101 produit(s) disponible(s)
1.55 € HT 1.86 € TTC
Legrand
LEG037172
Bloc de Jonction Viking 3 Legrand Vert/Jaune pour Conducteur de Protection - Connexion à Vis - avec 1 Jonction - 1 Entrée 1 Sortie - Section 6 mm2 - Pas 8 mm
5,0 (1)
En stock
80 produit(s) disponible(s)
4.68 € HT 5.62 € TTC
Legrand
LEG037550
Cloison terminale pour Bloc de jonction Viking 3 à vis - 1 entr/1 sort - pas 5,6,8,10
5,0 (2)
En stock
176 produit(s) disponible(s)
0.51 € HT 0.61 € TTC
Schneider Electric
SCHLA1KN11
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers
Non géré en stock
A commander
6.88 € HT 8.26 € TTC
Caractéristiques techniques
| Finition interrupteur de maintenance/réparation | Oui |
| Finition interrupteur de sécurité | Oui |
| Finition interrupteur général | Oui |
| Tension de fonctionnement nominale max. ue en ca | 690 V |
| Finition interrupteur de dispositif d'arrêt d'urgence | Oui |
| Finition de l'inverseur | Non |
| Finition de l'élément d'actionnement | Manette / levier |
| Puissance de commutation à 400 v | 35 kW |
| Commande motorisée en option | Non |
| Courant permanent nominal, ac-21, 400 v | 63 A |
| Puissance de fonctionnement nominale, ac-23, 400 v | 35 kW |
| Convient pour montage au sol | Non |
| Adapté à une fixation frontale à 4 trous | Oui |
| Commande motorisée intégrée | Non |
| Déclencheur voltmétrique en option | Non |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Nombre de pôles | 4 |
| Courant nominal de courte durée admissible icw | 2.5 kA |
| Intensité de court-circuit nominale conditionnelle iq | 7 kA |
| Type de raccordement du circuit principal | Raccordement à vis |
| Tension de fonctionnement normale | 690 V |
| Courant permanent nominal (iu) | 63 A |
| Adapté à un montage intermédiaire | Non |
| Couleur de l'élément d'actionnement | Rouge |
| Nombre de contacts auxiliaires à deux directions | 0 |
| Verrouillable | Oui |
| Adapté à une fixation frontale centrale | Oui |
| Adapté à un montage en distributeur | Oui |
| Classe de protection (ip), face avant | Ip2x |
| Nombre de contacts auxiliaires à ouverture | 0 |
| Nombre de contacts auxiliaires à fermeture | 0 |
