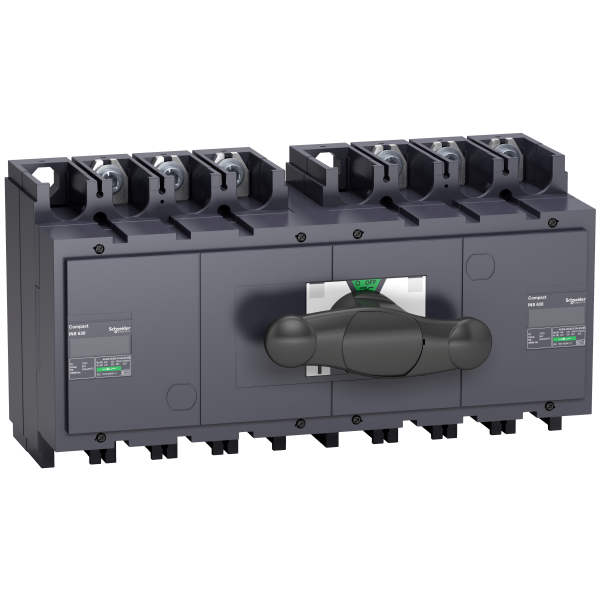

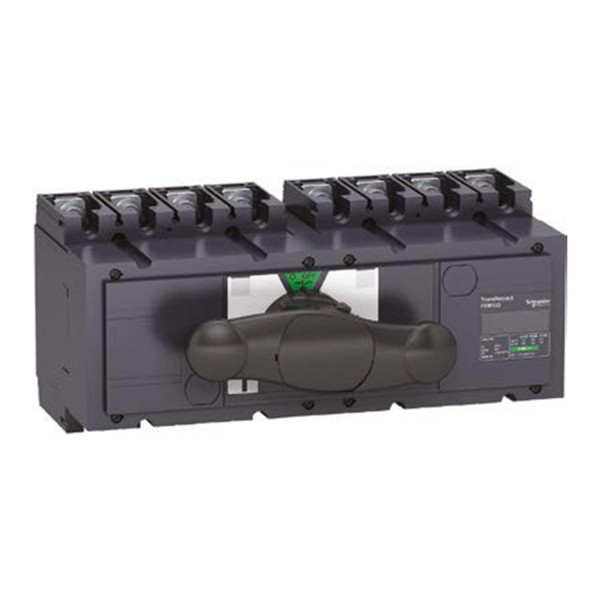

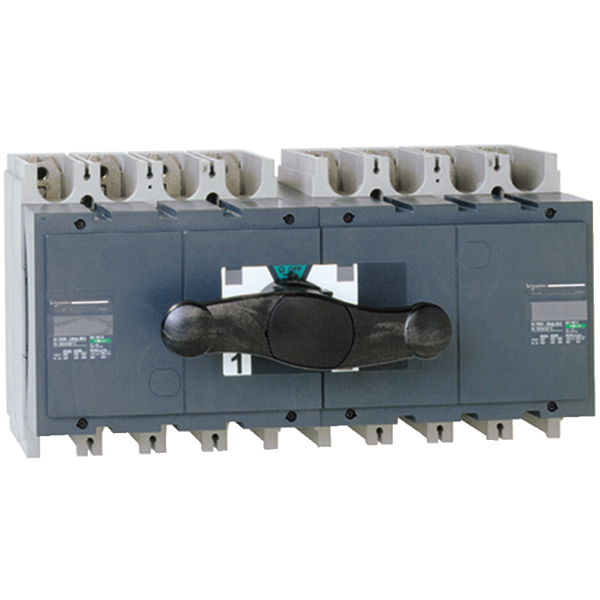

Schneider Electric Inverseur de Source Manuel Monobloc Interpact Ins400 3P 400 A
1238.11 € HT 1485.73 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 2971 points de fidélité en achetant ce produit
Description
Caractéristiques principales :Gamme de produits : INS320...630
Gamme : Compact
Nom de l'appareil : INS400
Fonction produit : Commutateur
Fonction de l’appareil : Changement de source d'alimentation
Compatibilité de gamme : Compact - Compact INS INS400 interrupteur-sectionneur
Nombre de pôles : 3P
Type de réseau : CACC
Fréquence du réseau : 50/60 Hz
Mode d'installation : Fixe
Raccordement amont : Façade
Raccordement aval : Façade
Aptitude au sectionnement : Oui
Coupure pleinement apparente : Oui
[icm] pouvoir assigné de fermeture en court-circuit : 330 kA 690 V AC 50/60 Hz avec coupe-circuit de protection en amont50 kA 690 V AC 50/60 Hz sectionneur seulement
Caractéristiques complémentaires :
Classe de permutateur : PC
Numéro de position de contact : 3
Type de commande : Poignée rotative frontale directe
Support de montage : PlatineRail
Verrouillages optionnels : Cadenassage sur position OFF
[ie] courant assigné d'emploi : AC-23A : 400 A CA 50/60 Hz 500/525 VAC-22A : 400 A CA 50/60 Hz 500/525 VAC-22A : 400 A CA 50/60 Hz 380/415 VAC-23A : 400 A CA 50/60 Hz 660/690 VDC-23A : 400 A DC 125 V 2 pôles en sérieAC-22A : 400 A CA 50/60 Hz 440/480 VAC-23A : 400 A CA 50/60 Hz 220/240 VAC-23A : 400 A CA 50/60 Hz 380/415 VAC-23A : 400 A CA 50/60 Hz 440/480 VAC-22A : 400 A AC 50/60 Hz 480 V NEMAAC-23A : 400 A AC 50/60 Hz 480 V NEMAAC-22A : 400 A CA 50/60 Hz 660/690 VDC-22A : 400 A DC 125 V 2 pôles en sérieAC-22A : 400 A CA 50/60 Hz 220/240 V
[ith] courant thermique conventionnel : 400 A ( 60 °C )
Service assigné : Ininterrompu
Classe de service intermittent : Classe 120 - 60 %
[ui] tension d'isolement : 750 V CA 50/60 Hz
[uimp] tension assignée de tenue aux chocs : 8 kV
[ue] tension assignée d'emploi : 125 V CC se conformer à IEC 60947-3690 V CA 50/60 Hz se conformer à IEC 60947-3750 V CA 50/60 Hz se conformer à IEC 60947-3750 V CC se conformer à IEC 60947-3
Verrouillage mécanique : Avec interverrouillage mécanique
Durée de vie mécanique : 10000 cycle
Durée de vie électrique : AC-22A : 1500 cycle 440 V AC 50/60 HzAC-22A : 1500 cycle 500 V AC 50/60 HzAC-22A : 1500 cycle 690 V AC 50/60 HzAC-23A : 1500 cycle 440 V AC 50/60 HzAC-23A : 1500 cycle 500 V AC 50/60 HzAC-23A : 1500 cycle 690 V AC 50/60 HzDC-23A : 1000 cycle 125 V DC 2 pôles en série
Pas de raccordement : 45 mm
[icw] courant assigné de courte durée admissible : 11.5 kA ( 3 s ) conformément à IEC 60947-320 kA ( 1 s ) se conformer à IEC 60947-34 kA ( 30 s ) conformément à IEC 60947-34.9 kA ( 20 s ) conformément à IEC 60947-3
Hauteur : 205 mm
Largeur : 395 mm
Profondeur : 155 mm
Poids : 13,5 kg
Legrand
LEG091656
Socle saillie étanche Legrand Plexo 20 A - 3P+T -IP55-IK08- à volet - 84x77 - gris
4,6 (5)
En stock
19 produit(s) disponible(s)
28.82 € HT 34.58 € TTC
Caractéristiques techniques
| Modèle | Contacteur/disjoncteur |
| Courant permanent nominal (iu) | 400,0 A |
| Nombre de pôles | 3,0 |
| Avec position 0 | Oui |
| Avec retour automatique à la position 0 | Non |
| Classe de protection (ip), face avant | Ip40 |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Poignée tournante longue |
| Convient pour montage au sol | Non |
| Adapté à une fixation frontale | Non |
| Adapté à un montage en distributeur | Non |
| Adapté à un montage intermédiaire | Non |
| Appareil complet dans un boîtier | Oui |
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
