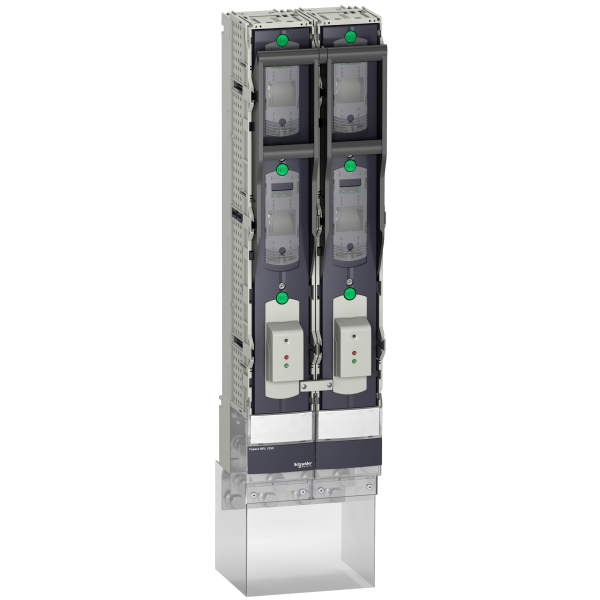

ISFL1250 JDB 185MM AVEC C ONTROLEUR FUSIB
672.96 € HT 807.55 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 1615 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : ISFL1250
- Nom d'interrupteur fusible : ISFL1250
- Description des pôles : 3P
- Pôles protégés : 3f
- Type de fusible : DIN
- Taille du fusible : NH3
- Type de réseau : AC
- Fréquence du réseau : 50/60 Hz
- Type de commande : Poignée de porte-fusibles
- [ie] courant assigné d'emploi : AC-21B : 1250 A AC 50/60 Hz 380/415 V / AC-21B : 1250 A AC 50/60 Hz 440/480 V / AC-21B : 1250 A AC 50/60 Hz 500 V / AC-21B : 1250 A AC 50/60 Hz 660/690 V / AC-22B : 1250 A AC 50/60 Hz 380/415 V / AC-22B : 1250 A AC 50/60 Hz 440/480 V / AC-22B : 1250 A AC 50/60 Hz 500 V
- [ith] courant thermique conventionnel : 1250 A ( 40 °C ) dissipation de puissance par fusible: 48 W / 960 A ( 70 °C ) verticale / 1020 A ( 65 °C ) verticale / 1080 A ( 60 °C ) verticale / 1210 A ( 50 °C ) verticale / 1250 A ( 45 °C ) verticale / 1140 A ( 55 °C )
- [ithe] courant thermique d'emploi sous enveloppe : 1250 A ( 40 °C ) / dissipation de puissance par fusible: 48 W verticale
- [ui] tension assignée d'isolement : 1000 V AC 50/60 Hz conformément à EN 60947-3
- [uimp] tension assignéede tenue aux chocs : 12 kV conformément à IEC 947-3
- [ue] tension assignée d'emploi : 1000 V AC 50/60 Hz AC-20 / 1000 V AC 50/60 Hz
- Aptitude au sectionnement : Oui
- Coupure pleinement apparente : Non
- Coupure visible : Oui
- Mode de raccordement : Raccordement direct en aval M12 1250 A jeu de barres 185 mm
- Niveau de pollution : 3 conformément à IEC 60947
- Type de produit ou de composant : Contrôle de fusible intégré
- Prévision de verrouillage : Cadenassable
- Mode d'installation : Verticale
- Support de montage : Jeu de barres
- Emplacement de montage : L'un sur l'autre
- Service assigné : Ininterrompu
- Pouvoir de coupure et de fermeture assigné : Icn 100 A 690 V / Icm 250 A 415 V / Icm 250 A 500 V / Icm 250 A 690 V / Icn 120 A 415 V / Icn 120 A 500 V
- Durée de vie mécanique : 1000 cycle
- Durée de vie électrique : AC-21B : 200 cycle 690 V AC 50/60 Hz / AC-22B : 200 cycle 500 V AC 50/60 Hz
- Couple de serrage : 40 N.m
- Hauteur : 672 mm
- Largeur : 200 mm
- Profondeur : 123 mm
Ancien produit : Merlin Gerin LV480876
Caractéristiques techniques
| Courant permanent nominal (iu) | 1250,0 A |
| Nombre de pôles | 3,0 |
| Intensité de court-circuit nominale conditionnelle iq | 80,0 kA |
| Classe de protection (ip), face avant | Ip20 |
| Avec emplacement pour fusibles | Nh3 |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Raccordement par boulon |
| Finition interrupteur de dispositif d'arrêt d'urgence | Non |
| Finition de l'élément d'actionnement | Levier |
| Finition interrupteur général | Oui |
| Finition interrupteur de sécurité | Oui |
| Convient pour montage au sol | Non |
| Adapté à une fixation frontale | Oui |
| Adapté à un montage en saillie de barres collectrices | Oui |
| Tension de fonctionnement nominale max. ue en ca | 690,0 V |
| Commande motorisée en option | Non |
| Position de l'élément d'actionnement | Frontal |
| Entrée de câble | Autre |
| Courant nominal de courte durée admissible icw | 25,0 kA |
| Avec surveillance des fusibles | Oui |
| Équippé de connecteurs | Oui |
