Photo(s) non contractuelle(s)

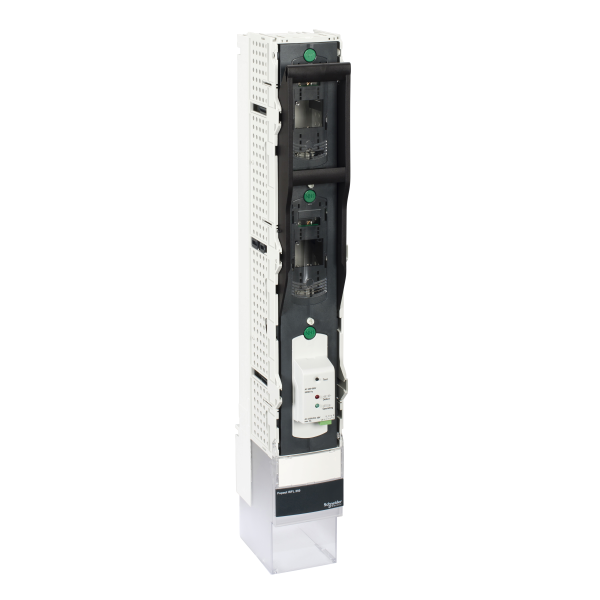

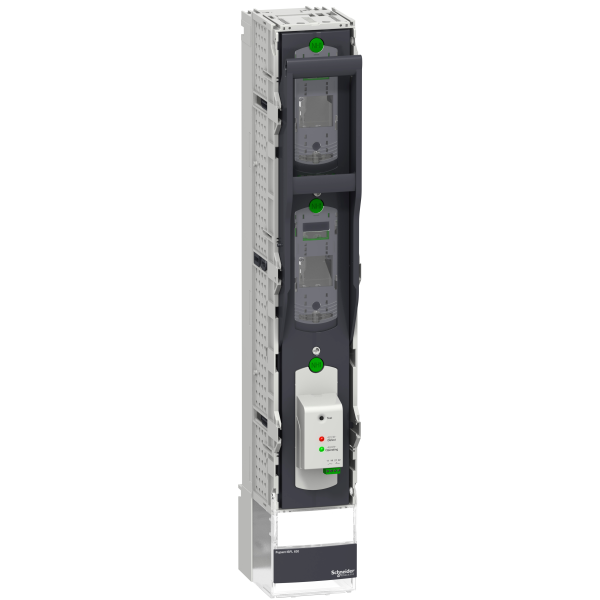

ISFL250 AVEC CONTROLEUR F USIBLE ELECTRO.
315.96 € HT 379.15 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 758 points de fidélité en achetant ce produit
Schneider Electric
SCHLV480841
Fupact isft isfl - contacts auxiliaires pour accessoires
Non géré en stock
A commander
7.24 € HT 8.69 € TTC
Schneider Electric
SCHLV480867
Fupact isfl - raccordement pour câble cu/al nus - 35 à 300mm² - lot de 3
Non géré en stock
A commander
63.99 € HT 76.79 € TTC
Schneider Electric
SCHLV480868
Fupact - écran latéral de porte - pour découpe 850mm
Non géré en stock
A commander
11.04 € HT 13.25 € TTC
Schneider Electric
SCHLV480869
Fupact - equerre latérale pour cadre - lot de 4
Non géré en stock
A commander
4.23 € HT 5.08 € TTC
Schneider Electric
SCHLV480886
ISFL250-630 1 TRANSFO 150 /5-CL 1-5VA
Non géré en stock
A commander
46.23 € HT 55.48 € TTC
Schneider Electric
SCHLV480890
Fupact isfl - raccordement pour câble cu/al nus - 4 x 240mm² - lot de 3
Non géré en stock
A commander
263.97 € HT 316.76 € TTC
Description
Caractéristiques principales :- Gamme de produits : ISFL250...630
- Nom d'interrupteur fusible : ISFL250
- Description des pôles : 3P
- Pôles protégés : 3f
- Type de fusible : DIN
- Taille du fusible : NH1
- Type de réseau : AC
- Fréquence du réseau : 50/60 Hz
- Type de commande : Poignée de porte-fusibles
- [ie] courant assigné d'emploi : AC-21B : 250 A AC 50/60 Hz 220/240 V / AC-21B : 250 A AC 50/60 Hz 380/415 V / AC-21B : 250 A AC 50/60 Hz 440/480 V / AC-21B : 250 A AC 50/60 Hz 500 V / AC-21B : 250 A AC 50/60 Hz 660/690 V / AC-22B : 250 A AC 50/60 Hz 220/240 V / AC-22B : 250 A AC 50/60 Hz 380/415 V / AC-22B : 250 A AC 50/60 Hz 440/480 V / AC-22B : 250 A AC 50/60 Hz 500 V / AC-23B : 250 A AC 50/60 Hz 220/240 V / AC-23B : 250 A AC 50/60 Hz 380/415 V
- [ith] courant thermique conventionnel : 250 A ( 40 °C ) dissipation de puissance par fusible: 23 W verticale / 188 A ( 70 °C ) verticale / 200 A ( 65 °C ) verticale / 213 A ( 60 °C ) verticale / 225 A ( 55 °C ) verticale / 238 A ( 50 °C ) verticale / 250 A ( 45 °C ) verticale
- [ithe] courant thermique d'emploi sous enveloppe : 250 A ( 40 °C ) / dissipation de puissance par fusible: 23 W verticale
- [ui] tension assignée d'isolement : 800 V AC 50/60 Hz conformément à EN 60947-3
- [uimp] tension assignéede tenue aux chocs : 12 kV conformément à IEC 947-3
- [ue] tension assignée d'emploi : 690 V AC 50/60 Hz / 800 V AC 50/60 Hz AC-20
- Aptitude au sectionnement : Oui
- Coupure pleinement apparente : Non
- Coupure visible : Oui
- Mode de raccordement : Raccordement direct en aval M12 250 A jeu de barres 185 mm
- Niveau de pollution : 3 conformément à IEC 60947
- Type de produit ou de composant : Contrôle de fusible intégré
- Prévision de verrouillage : Cadenassable
- Mode d'installation : Verticale
- Support de montage : Jeu de barres
- Emplacement de montage : L'un sur l'autre
- Service assigné : Ininterrompu
- Pouvoir de coupure et de fermeture assigné : Icn 100 A 690 V / Icm 250 A 415 V / Icm 250 A 500 V / Icm 250 A 690 V / Icn 120 A 415 V / Icn 120 A 500 V
- Durée de vie mécanique : 1600 cycle
- Durée de vie électrique : AC-21B : 200 cycle 690 V AC 50/60 Hz / AC-22B : 200 cycle 500 V AC 50/60 Hz / AC-23B : 200 cycle 415 V AC 50/60 Hz
- Couple de serrage : 40 N.m
- Hauteur : 672 mm
- Largeur : 100 mm
- Profondeur : 123 mm
Caractéristiques techniques
| Courant permanent nominal (iu) | 250,0 A |
| Nombre de pôles | 3,0 |
| Intensité de court-circuit nominale conditionnelle iq | 120,0 kA |
| Classe de protection (ip), face avant | Ip20 |
| Avec emplacement pour fusibles | Nh1 |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition interrupteur de dispositif d'arrêt d'urgence | Non |
| Finition de l'élément d'actionnement | Autre |
| Finition interrupteur général | Oui |
| Finition interrupteur de sécurité | Oui |
| Convient pour montage au sol | Non |
| Adapté à une fixation frontale | Oui |
| Adapté à un montage en saillie de barres collectrices | Oui |
| Tension de fonctionnement nominale max. ue en ca | 690,0 V |
| Avec surveillance des fusibles | Oui |
| Commande motorisée en option | Non |
| Position de l'élément d'actionnement | Frontal |
| Entrée de câble | Autre |
| Équippé de connecteurs | Oui |
| Courant nominal de courte durée admissible icw | 15,0 kA |
