KIT Panneau photovoltaïque 9 kW triphasé Avec passerelle Ecu-R
KIT Panneau photovoltaïque 9 kW triphasé Avec passerelle Ecu-R
KIT Panneau photovoltaïque 9 kW triphasé Avec passerelle Ecu-R
KIT Panneau photovoltaïque 9 kW triphasé Avec passerelle Ecu-R
KIT Panneau photovoltaïque 9 kW triphasé Avec passerelle Ecu-R
KIT Panneau photovoltaïque 9 kW triphasé Avec passerelle Ecu-R
KIT Panneau photovoltaïque 9 kW triphasé Avec passerelle Ecu-R

Photo(s) non contractuelle(s)

KIT Panneau photovoltaïque 9 kW triphasé Avec passerelle Ecu-R

8582.50 € HT 10299.00 € TTC

Commande min. 1

En stock - Il y a 2 produit(s) disponible(s)

Expédition sous 24-72 heures Délai estimatif

Description

KIT Panneau photovoltaïque 9 kW triphasé Avec passerelle Ecu-R

2 rangées de capteurs

Le photovoltaïque est une technologie qui permet de convertir la lumière du soleil en électricité à l'aide de panneaux composés de cellules solaires. Ces cellules, généralement fabriquées à partir de matériaux semi-conducteurs comme le silicium, génèrent un courant électrique lorsqu'elles sont exposées à la lumière solaire. Cette technologie offre une source d'énergie renouvable et propre, contribuant à la réduction de la dépendance aux combustibles fossiles et à la lutte contre le changement climatique.

Les + du produit :

  • Solution efficace pour réduire la facture d’énergie en autoproduisant l’électricité consommée.
  • Prime à l’autoconsommation de 1 530 à 3 420 €(2) pour une pose réalisée par un professionnel (versée à la date d’anniversaire de mise en service)
  • Achat du surplus non consommé : 13,39 ct €/ kWh(2) (prix EDF OA garantis pendant 20 ans)
  • Jusqu’à 11 330 kWh/an économisés (3)
  • TVA 10% et gains exonérés d’impôts (uniquement pour le kit 3 kW)
  • Indépendance énergétique
  • Une solution complète

Le Kit comprend :

  • 24 Panneaux solaires 375 Wc FullBlack monocristallins à haute efficience et ses 120 cellules half-cut
  • 6 (quantité : 2) Micro-onduleurs :Apsystems DS3L, à placer sous les panneaux et câbles de liaisons entre onduleur
  • 1 Coffret de protection triphasé AC avec parafoudre intégré + Disjoncteur pour intégration au TGBT existant

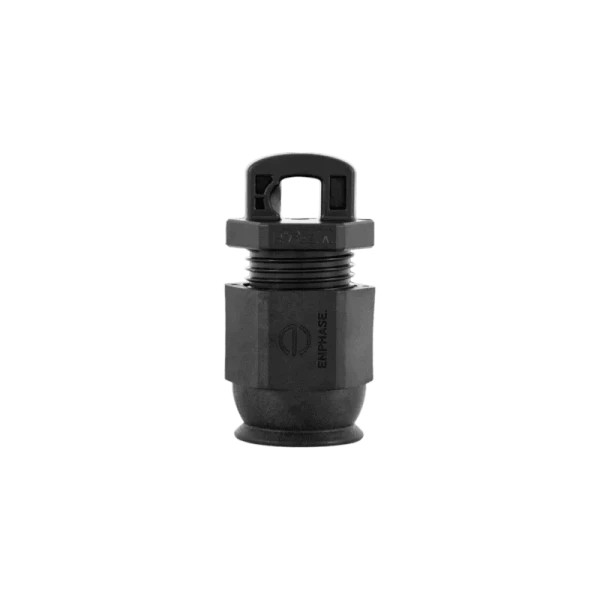

  • 3 Embouts de  terminaison pour assurer l’étanchéité des connexions
  • 1 Système de fixation complet pour montage portrait sur toiture à tuiles mécaniques (autre montage en option)
    • Comprend :
      • 48 fixations crochet tuile
      • 8 pinces extrémité
      • 44 pinces intermédiaires
      • 8 bouchons de fin de rails
      • 24 mise à la terre
      • 6 accessoires de fixation
      • 16 rails de 2400 mm
      • 14 connecteurs pour rail
  • 1 Passerelle de communication Ecu-R permettant le suivi et le contrôle de la production de son installation



Comment installer vos équipements photovoltaïques ?



Description des éléements du kit

Panneau photovoltaïque DM 375 Wc HC FullBlack

Le DM 375 Wc HC FullBlack est la nouvelle gamme de modules monocristallins à haute efficience avec des cellules à multi-busbar half-cut, disponibles avec 120 cellules (355-375 Watt), adaptés à tout type d'installation.

Les + du produit :

  • Garantie de 20 ans sur le produit
  • Esthétique total black pour satisfaire aux exigences architecturales particulières
  • Demi cellules PERC de 166 mm avec 9 busbar
  • Haute efficience du module jusque 20, 1 %
  • Moins d'ombrage et une lumière davantage réfléchie sur la cellule grâce au ribbon cylindrique
  • Rendement supérieur en cas d'ombrage grâce aux deux sections indépendantes du module
  • Production d'énergie améliorée grâce à un NMOT réduit
  • Le design avec des cellules half-cut et multi-busbar permet de réduire le risque de hot-spot et de micro-cracks
  • La combinaison de la technologie half-cut et multi-busbar réduit la résistance interne
  • Assurance Responsabilité Produit
  • 21,6% Efficacité maximum des cellules
  • + 4,99% Tolérance positive

Poids et dimensions :

  • Nombre de cellules : 120
  • Dimension des cellules : 166 x 83 mm
  • Poids : 20,3 Kg
  • HxlxP : 1776x 1052x 35 mm

Garanties :

  • Garanties de performances
  • Perte de puissance de 0.5% max.Jan
  • 97% min de puissance à la fin de la 1ère année
  • 90% de la puissance initiale garantie à la fin de la 20ème année
  • 87% de la puissance initiale garantie à la fin de la 25ème année

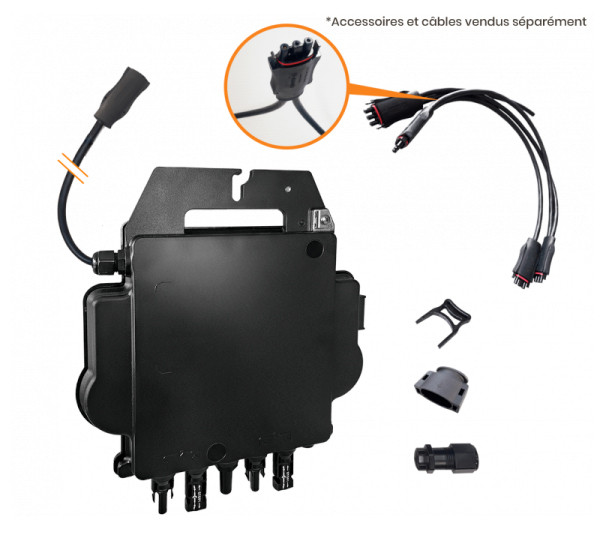

Micro-onduleur APSystems DS3

Apsystems 3rd Generation Dual microconverter bénéficie d'une toute nouvelle architecture. Dotés de 2 MPPT indépendants, d’un courant d'entrée et d’une puissance de sortie élevés, les produits de la série DS3 s'adaptent aux modules haute puissance d'aujourd'hui.

Leur conception innovante et compacte offre un produit plus léger tout en maximisant la production d’énergie. Les composants sont encapsulés avec du silicone pour réduire les contraintes sur l’électronique, faciliter la dissipation thermique, améliorer les propriétés d’étanchéité et assurer une fiabilité maximale du système via des méthodes de test rigoureuses, y compris des tests de durée de vie accélérés. Un accès à l’énergie 24h/24 et 7j/7 via des applications ou un portail Web facilite le diagnostic et la maintenance à distance.

La nouvelle série DS3 est interactive avec les réseaux électriques grâce à une fonctionnalité appelée RPC (Reactive Power Control) pour mieux gérer les pics de puissance photovoltaïque dans le réseau. Avec une performance et une efficacité de 97.3%, une intégration unique avec 20% de composants en moins, les micro-onduleurs DS3-L, DS3 & DS3-H d’APsystems changent la donne pour le solaire résidentiel et tertiaire.

Caractéristiques du produit :

Données d’entrée (DC)

  • Puissance module recommandée (STC) par entrée DC : 255Wp-550Wp+
  • Plage de Tension MPPT(1) : 28V-45V
  • Plage de tension de fonctionnement : 16V-60V
  • Tension d’entrée DC maximum : 60V
  • Courant d’entrée DC maximum : 18A x 2
  • Isc PV : 22.5A x 2

Données de sortie (AC)

  • Puissance de sortie maximale : 730VA
  • Tension de sortie nominale(2) : 230V/184V-253V
  • Courant de sortie nominale : 3.2A
  • Plage maximale de variation de fréquence(2) : 50Hz/48Hz-51Hz
  • Facteur de Puissance (Défaut / Adjustable) : 0.99/0.8 avance…0.8 retard
  • Nombre Maximum d’unités par branche de2.5mm² :7
  • Nombre Maximum d’unités par branche de4mm²( :8

Rendement

  • Rendement maximum : 97.3%
  • Rendement MPPT Nominal : 99.5%
  • Consommation électrique de nuit : 20mW

Données mécaniques

  • Plage de température ambiante de fonctionnement(4) : - 40 °C to + 65 °C
  • Plage de température de fonctionnement interne : - 40 °C to + 85 °C
  • Dimensions (W x H x D)  : 263mm x 218mm x 41,2mm
  • Poids : 2,7kg
  • Section du câble de sortie AC : 2,5mm2(23A)/4mm2(28A)
  • Type de connecteurs : Stäubli MC4 PV-ADBP4-S2&ADSP4-S2
  • Système de refroidissement : Convection - Pas de ventilateur
  • Indice de protection :  IP67

Caractéristiques

  • Communication (entre micro-onduleurs et ECU)(5) : Communications Zigbee cryptées
  • Type de transformateur : Transformateur haute fréquence, isolé galvaniquement
  • Monitoring : Accès aux options de monitoring via la plateforme EMA (Energy Management Analysis)
  • Garantie(6) : 10 ans standard ; 20 ans en option

Conformité

  • Conformité réseaux électriques, Sécurité et EMS :
  • EN 62109-1/-2; EN 61000-6-1/-2/-3/-4;
  • EN 50549-1; PN-EN 50549-1; DIN V VDE
  • V 0126-1-1; VFR 2019; UTE C15-712-1;
  • CEI 0-21; UNE 217002; NTS; RD647;
  • VDE-AR-N 4105; G98; G99; G98/NI; G99/NI

(1) Les valeurs VMP peuvent être différentes sur les modèles DS3 précédents avec une plage de 34 à 45 V pour les micro-onduleurs non connectés à un ECU et une plage de 30 à 45 V pour les appareils mis à niveau avec un ECU.
(2) La plage de fréquence de tension peut être étendue au-delà si demandé par le fournisseur d’énergie.
(3) Le nombre maximum d’unités par branche peut varier. Se référer aux exigences locales.
(4) Le micro- onduleur pourra entrer en mode de production dégradée dans le cas d’une installation ne permettant pas une bonne ventilation ou une dissipation de chaleur.
(5) Il est recommandé de connecter au maximum 80 micro-onduleurs à une passerelle ECU pour une communication stable.
(6) Pour bénéficier de la garantie, les micro-onduleurs APsystems doivent être supervisés via le portail EMA. Veuillez-vous référer à nos conditions générales de garantie disponibles sur www.APsystems.fr

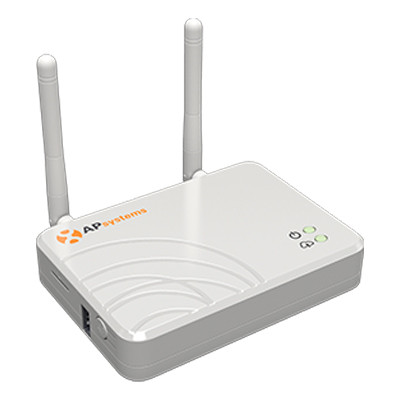

Passerelle de communication Ecu-R

L'ECU-R d'APsystems est une plateforme technologique avancée conçue pour fonctionner avec les micro-onduleurs de la même marque. Son rôle principal est de rassembler et d'envoyer les informations de production de chaque panneau solaire en direct, grâce à ZigBee, un protocole de communication efficace et fiable. Cette fonctionnalité assure une surveillance complète et un contrôle précis de chaque module, garantissant ainsi une efficacité optimale de votre installation solaire.

Caractéristiques du produit :

  • Transmission en temps réel des données de production de chaque panneau photovoltaïque.
  • Surveillance continue de chaque micro-onduleur.
  • Connexion WiFi intégrée.
  • Conception compacte pour une installation flexible.
  • Application ECU APP d'APsystems disponible gratuitement sur l'APP Store et GOOGLE Play, offrant une interface utilisateur pour l'ECU-R qui facilite la configuration et le réglage de votre système solaire, rendant sa mise en service plus aisée.

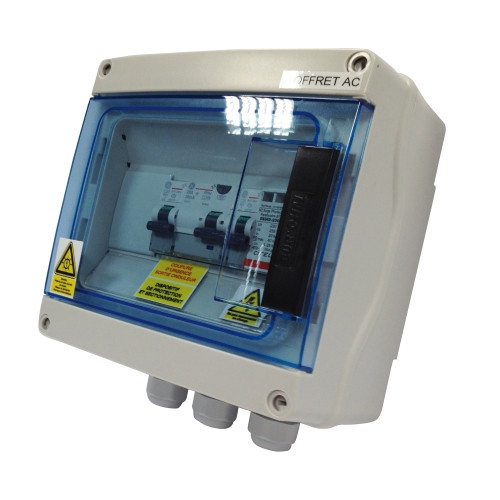

Coffret AC 3kW pour installation photovoltaïque

Le coffret AC 3 kW de Technideal est un coffret de protection et de distribution pour un système photovoltaïque d'une puissance de 3 kW. Il est conçu pour protéger l'onduleur et les autres composants du système contre les surtensions, les sous-tensions et les courants de défaut. Le coffret est fabriqué en plastique ABS résistant aux UV et aux intempéries. Il est également étanche à la poussière et à l'eau (IP65).

Caractéristiques du produit :

  • Nature du coffret : 8 modules
  • Protection : IP65 - IK07 -
  • Matière : plastique ABS (anti-UV)
  • Protection onduleur :
  • Disjoncteur 1P + neutre 20 A
  • Inter-différentiel 2P - 25 A - 30 mA Type AI immunisé
  • Protection et caractéristiques parafoudre :
  • Par fusible 32 A.
  • Parafoudre Type II Uni + neutre - débrochable.
  • In 20 kA – Imax 40 kA.
  • Régime de neutre TT – TNS.
  • Conforme NF EN 61 643-11
  • Dimensions (mm) : L 190 x H 196 x P 116
  • Poids (kg) : ± 2.
  • Contrôle qualité
  • Fourniture du schéma électrique
  • Etiquetage suivant UTE 15-712-1 (autocollant anti-UV)
  • Colisage en carton individuel
  • Conformément à la norme UTE C15712-1 / NFC 15-100

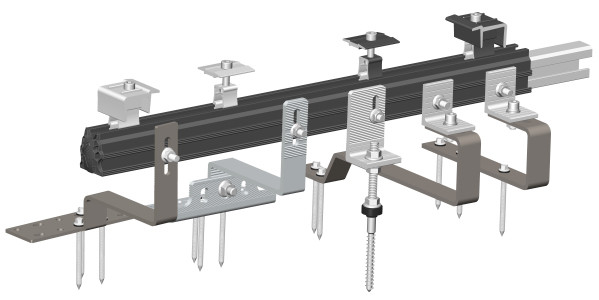

Système de fixation IZI PV

Le système IZI PV a été conçu pour rendre plus abordable la pose de modules solaires photovoltaïques en surimposition. De par sa finition TOTAL FULL BLACK, cette solution haut de gamme satisfait totalement aux exigences architecturales particulières. Polyvalent, certifié par un bureau de contrôle exigeant et garantit 25 ans, IZI PV répondrwa aisément à la majorité des configurations de poses résidentielles.

Certification ETN N°A.21.05723

Les avantages du photovoltaïque

  • Réduction des factures d'électricité : Les panneaux photovoltaïques permettent de produire de l'électricité à partir de l'énergie solaire, ce qui peut considérablement réduire les factures d'électricité. Selon la quantité d'énergie produite et les besoins en électricité du foyer, il est même possible de devenir autosuffisant en énergie.
  • Impact environnemental positif : L'énergie solaire est une source d'énergie renouvelable et propre, qui réduit la dépendance aux combustibles fossiles et diminue les émissions de gaz à effet de serre. En optant pour les panneaux solaires, les propriétaires contribuent à la lutte contre le changement climatique.
  • Augmentation de la valeur de la propriété : Les maisons équipées de panneaux solaires ont tendance à avoir une valeur marchande plus élevée. Les acheteurs potentiels sont souvent attirés par les économies d'énergie à long terme et l'aspect écologique de ces installations.
  • Subventions et incitations fiscales : De nombreux pays et régions offrent des subventions, des crédits d'impôt ou d'autres incitations pour encourager l'installation de panneaux solaires. Ces aides peuvent réduire considérablement le coût initial de l'installation.
  • Indépendance énergétique : En produisant leur propre électricité, les propriétaires de panneaux photovoltaïques sont moins dépendants des fournisseurs d'énergie traditionnels et des fluctuations des prix de l'énergie. Cela leur offre une plus grande sécurité et prévisibilité en matière de coûts énergétiques. :

Attention : il est impératif de travailler hors tension, avec port des EPI et des équipements de sécurité nécessaires aux travaux en hauteur.

Installation photovoltaïque et Consuel

Le CONSUEL (Comité National pour la Sécurité des Usagers de l'Électricité) joue un rôle crucial dans le domaine du photovoltaïque en France. Cette organisation est responsable de la vérification de la conformité des installations électriques, y compris celles liées aux systèmes photovoltaïques, avec les normes de sécurité en vigueur.


Lorsqu'un système photovoltaïque est installé, il est impératif que l'installation soit conforme aux normes électriques pour garantir la sécurité des utilisateurs et l'efficacité du système. Le CONSUEL délivre un certificat de conformité après une inspection réussie, ce qui est une étape nécessaire avant la mise en service de l'installation et sa connexion au réseau électrique.

Ce certificat de conformité est essentiel non seulement pour des raisons de sécurité mais aussi pour des questions administratives et d'assurance. Il assure que l'installation photovoltaïque a été réalisée selon les normes et est prête à fonctionner de manière sûre et efficace. Pour les propriétaires, obtenir ce certificat est une étape clé dans le processus d'installation de panneaux solaires, soulignant l'importance de choisir des installateurs qualifiés et expérimentés dans le domaine du photovoltaïque.



Comment contacter le support technique APsystems ?



Vous pouvez contacter le support technique APsystems en envoyant un email à support.emea@APsystems.com ou par téléphone au 04 81 65 60 40.
