Photo(s) non contractuelle(s)

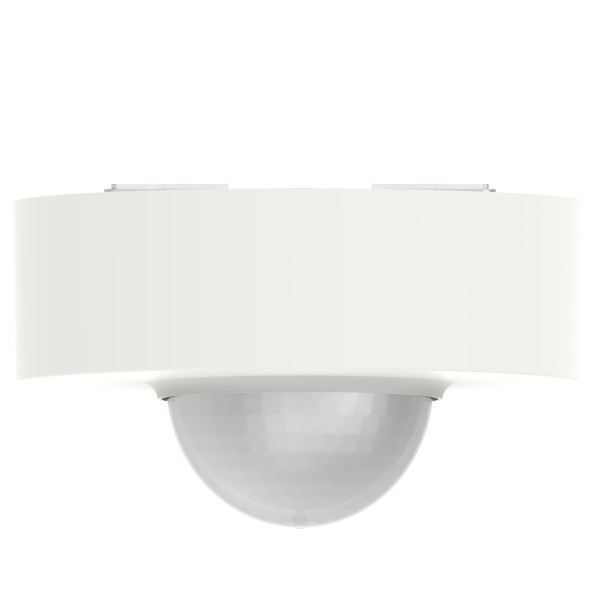

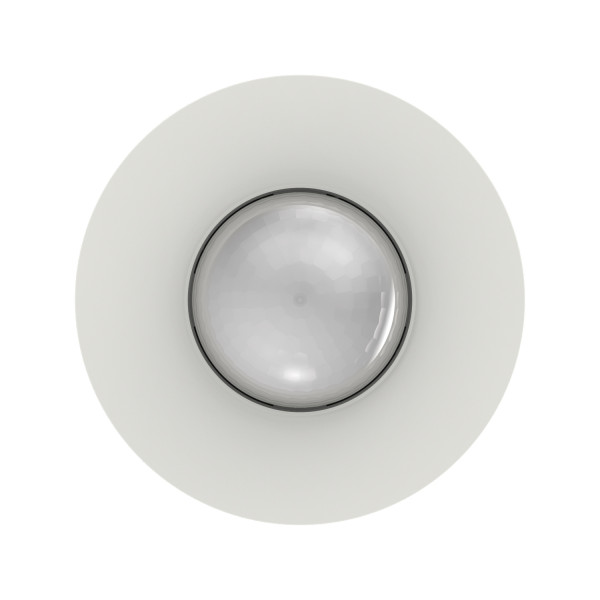

Knx - détecteur de présence 360° - knx - grande hauteur - blanc - saillie
190.73 € HT 228.88 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 457 points de fidélité en achetant ce produit
Description
KNX - détecteur de présence 360° - KNX - Grande Hauteur - blanc - saillieCaractéristiques techniques
| Mode de pose | Saillie |
| Couleur | Blanc |
| Modèle | Détecteur de présence |
| Traitement de la surface | Non traité |
| Protection au ras du mur/surveillance du champ arrière | Oui |
| Nombre de canaux | 4,0 |
| Surveillance de cage d'escalier | Oui |
| Qualité du matériau | Thermoplastique |
| Longueur de portée max. | 18,0 m |
| Largeur de portée max. | 18,0 m |
| Système de bus knx | Oui |
| Système de bus radio | Non |
| Système de bus powernet | Non |
| Couplage au bus inclus | Oui |
| Matériau | Plastique |
| Autres systèmes de bus | Sans |
| Système de bus lon | Non |
| Champ de détection de diamètre au sol | 36,0 m |
| Commande auxiliaire possible | Non |
| Auto-apprentissage de la fonction luminosité | Oui |
| Commutateur de sélection | Non |
| Transparent | Non |
| Spécial animaux | Non |
| Finition de la surface | Brillant |
| Angle de détection vertical | 180,0 ° |
| Angle de détection vertical | 180 ° |
| Durée de marche min. | 60,0 s |
| Durée de marche max. | 255,0 min |
| Luminosité de déclenchement ajustable | Oui |
| Retard à la coupure par auto-apprentissage | Oui |
| Hauteur de montage optimale | 12,0 m |
| Système de bus knx-radio | Non |
| Radio bidirectionnelle | Non |
| Nombre d'entrées binaires | 0 |
| Angle de détection horizontal | 360,0 ° |
