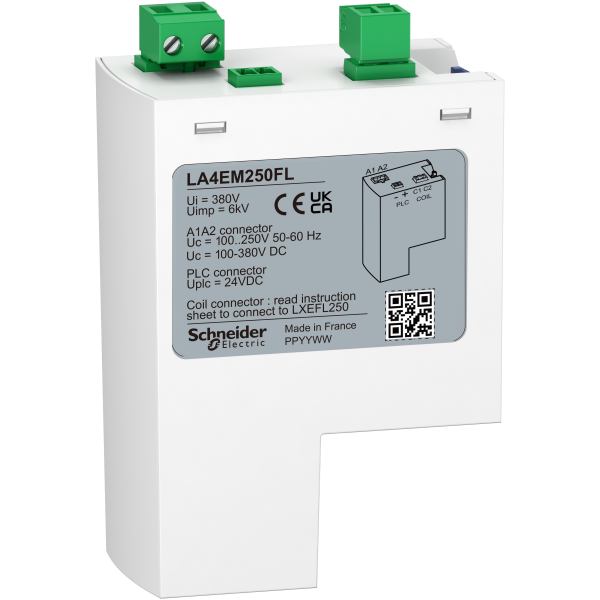

Module de commande electr onique f630/125
473.16 € HT 567.79 € TTC
Soit un prix unitaire de 473.16 € HT Soit un prix unitaire de 567.79 € TTC
Soit un total de 11829.00 € HT Soit un total de 14194.75 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 13-18 jours Délai estimatif
Jusqu'à 1135 points de fidélité en achetant ce produit
Description
Caractéristiques principales :Gamme : TeSys
Fonction produit : Module de commande électronique
Nom abrégé de l'appareil : LA4EM
Compatibilité de gamme : TeSys F LC1F contacteurTeSys F LXEFL bobine de contacteur spécifique
Accessoires associés : LC1F630LC1F1250
Produit installé : LXEFL250
Type de circuit de commande : CA 50/60 HzCC
Tension circuit de commande : 100...250 V CA 50/60 Hz100...380 V CC
Compatibilité de l'entrée numérique : API 24 V CC , selon CEI 61131-2 Type 2
Limites de la tension d'entrée : API entrée : 0...5 V, arrêtAPI entrée : 11...30 V, en marche
Durée de vie mécanique : 5 Mcycles pour utiliser avec LC1F6301 Mcycles pour utiliser avec LC1F1250
Vitesse de commande :
Caractéristiques complémentaires :
Technologie bobine : Limitation de crête bidirectionnelle intégrée
Plage de tension du circuit de commande : 85...275 V 58 V 85...418 V 45 V
Consommation moyenne à l'appel en va : 460...730 VA à 20 °C (cos ? 0.5) 50/60 Hz
Consommation moyenne à l'appel en w : 500...680 W à 20 °C
Consommation moyenne au maintien en va : 7...10 VA à 20 °C (cos ? 0.5) 50/60 Hz
Consommation moyenne au maintien en w : 4...5.5 W à 20 °C
Dissipation thermique : 2.2...5.5 W
Mode de raccordement : Télécommande : bornier débrochable à vis 1 câble(s) 0,2…2,5 mm² - rigidité du câble: souple - sans extrémité de câbleTélécommande : bornier débrochable à vis 1 câble(s) 0,25…2,5 mm² - rigidité du câble: souple - avec extrémité de câbleTélécommande : bornier débrochable à vis 1 câble(s) 0,2…2,5 mm² - rigidité du câble: rigide
Couple de serrage : Télécommande : 0,6 N.m
Caractéristiques techniques
| Modèle | Module numérique |
| Fonction de commutation | Monostable |
| Nombre d'entrées binaires | 1 |
| Tension d'alimentation de courant nominal us à ca 50 hz | 250,0 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 100 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 250,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 100 V |
| Tension d'alimentation de courant nominal us cc | 380,0 V |
| Tension d'alimentation de courant nominal us cc | 100 V |
| Indice de protection (ip) | Ip20 |
| Nombre de sorties électroniques | 1,0 |
| Finition du raccordement électrique du circuit auxiliaire / commande | Raccordement à vis |
| Entrée du capteur de température analogique | Non |
| Entrée pour détection de défauts de mise à la terre | Non |
| Entrée pour raccordement à un thermistor | Non |
| Type de tension d'actionnement | Ac/dc |
| Nombre d’entrées analogiques | 0,0 |
| Nombre de sorties analogiques | 0,0 |
| Nombre de sorties, avec contact | 0,0 |
| Nombre d’entrées numériques | 1,0 |
