Module d’Extension E/S TOR 100 à 240 Vca Zelio Logic – 14 Entrées/Sorties

Description

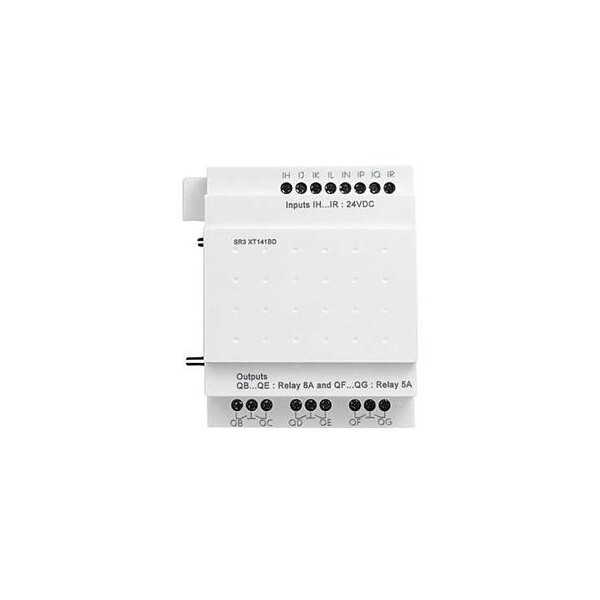

Module d’Extension E/S TOR 100 à 240 Vca Zelio Logic Schneider Electric

Ce module d’extension E/S TOR Zelio Logic, de la marque Schneider Electric, est un dispositif de raccordement et d’adaptation. Il est généralement utilisé dans l’extension et l’alimentation des relais numériques comme les contrôleurs logiques. Son relais à contact fermé permet de fournir une tension de sortie sécurisée et stable pour le branchement des dispositifs électriques. Ce module d’extension assure également le contrôle de l’alimentation de ces appareils avec une mémorisation de programme à chaque coupure de courant. Ce dispositif reçoit une tension de 100 à 240 Vca sur ses 14 entrées tout ou rien (TOR) et permet de fournir une tension numérique de 5 à 30 Vcc pour les relais et de 24 à 250 V en alternative.

Les + du produit :

• Montage sur rail DIN
• Raccordement par bornes à vis

Caractéristiques principales :

• Gamme de produits : Zelio Logic
• Type de produit ou de composant : Module d'extension d'E/S discrète

Caractéristiques complémentaires :

• Nombre de lignes de schéma de contrôle : 120 avec Ladder programmation
• Temps de cycle : 6...90 ms
• Temps de sauvegarde : 10 ans à 25 °C
• Dérive de l'horloge : 12 min/an à 0...55 °C
• Vérifications : Mémoire du programme à chaque misesous tension
• [us] tension d'alimentation : 100...240 V AC
• Limites de la tension d'alimentation : 85...264 V
• Fréquence d'alimentation : 50/60 Hz
• Protection inversion de polarité : Avec
• Nombre entrées tor : 8
• Tension entrées tor : 100...240 V c.a.
• Courant d'entrée tor : 0.6 mA
• Fréquences d'entrée numérique : 47...53 Hz / 57,..63 Hz
• Tension état 1 garanti : >= 79 V pour entrée TOR
• Tension état 0 garanti : <= 40 V pour entrée TOR
• Courant état 1 garanti : > 0.17 mA pour entrée TOR
• Courant état 0 garanti : < 0.5 mA pour entrée TOR
• Impédance d'entrée : 350 kOhm (entrée TOR)
• Nombre de sorties : 6 relais sortie(s)
• Limites de la tension de sortie : 24...250 V c.a. / 5...30 V DC (sortie relais)
• Description des contacts : Non pour sortie relais
• Courant thermique de sortie : 5 A pour 2 sorties (sortie relais) / 8 A pour 4 sorties (sortie relais)
• Durée de vie électrique : 500000 cycle à 230 V, 0.9 A (AC-15) pour sortie relais conformément à EN/IEC 60947-5-1 / 500000 cycle à 230 V, 1.5 A (AC-12) pour sortie relais conformément à EN/IEC 60947-5-1 / 500000 cycle à 24 V, 0.6 A (DC-13) pour sortie relais conformément à EN/IEC 60947-5-1 / 500000 cycle à 24 V, 1.5 A (DC-12) pour sortie relais conformément à EN/IEC 60947-5-1
• Pouvoir de commutation en ma : >= 10 mA à 12 V (sortie relais)
• Taux de disponibilité en hz : 0.1 Hz (au courant nominal) pour sortie relais / 10 Hz (sans charge) pour sortie relais
• Durée de vie mécanique : 10000000 cycle (sortie relais)
• [uimp] tension assignéede tenue aux chocs : 4 kV conformément à EN/IEC 60947-1 et EN/IEC 60664-1
• Temps de réponse : 10 ms (de phase 0 à phase 1) pour sortie relais / 5 ms (de phase 1 à phase 0) pour sortie relais / 50 ms avec Ladder programmation (de phase 0 à phase 1) pour entrée TOR / 50 ms avec Ladder programmation (de phase 1 à phase 0) pour entrée TOR / 50...255 ms avec FBD programmation (de phase 0 à phase 1) pour entrée TOR / 50...255 ms avec FBD programmation (de phase 1 à phase 0) pour entrée TOR
• Mode de raccordement : Bornes à vis, souple câble avec embout 1 x 0,25 à 1 x 2,5 mm²/24...14 AWG / Bornes à vis, souple câble avec embout 2 x 0,25 à 2 x 0,75 mm²/24...18 AWG / Bornes à vis, semi-solide câble 1 x 0,2 à 1 x 2,5 mm²/25...14 AWG / Bornes à vis, rigide câble 1 x 0,2 à 1 x 2,5 mm²/25...14 AWG / Bornes à vis, rigide câble 2 x 0,2 à 2 x 1,5 mm²/24...16 AWG
• Couple de serrage : 0.5 N.m
• Catégorie de surtension : III conformément à EN/IEC 60664-1
• Masse du produit : 0.22 kg

Référence : SCHSR3XT141FU (Schneider-Electric)

Ancien produit : Telemecanique SR3XT141FU
