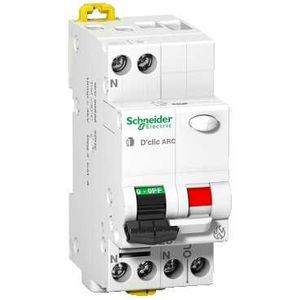

Multi9 D'clic ARC 1P-N 10A C disjoncteur détecteur d'arc

Description

Caractéristiques principales :

• Application du disjoncteur : Distribution
• Type de produit ou de composant : Arc fault detection circuit breaker
• Nom abrégé d'appareil : D'clic ARC
• Description des pôles : 1P + N
• Position du pôle neutre : Gauche
• In courant assigné d'emploi : 10 A ( 30 °C )
• Type de réseau : AC
• Technologie de déclencheur : Thermique-magnétique
• Courbe de déclenchement : C
• Pouvoir de coupure : Icn 3000 A à 230 V AC 50 Hz conformément à EN/IEC 60898
• Application spécifique du produit : Fire protection

Caractéristiques complémentaires :

• Position de l'appareillage dans l'installation : Départ
• Fréquence du réseau : 50 Hz
• [ue] tension assignée d'emploi : 230 V AC 50 Hz conformément à IEC 62606 / 230 V AC 50 Hz conformément à EN/IEC 60898-1
• Limite de déclenchement magnétique : 5...10 x In
• Classe de limitation : 3 conformément à IEC 60898-1
• [ui] tension assignée d'isolement : 400 V
• Réglage du seuil en tension : 275 V , time delay: 3...15 s
• [uimp] tension assignéede tenue aux chocs : 4 kV conforming to IEC 60898-1
• Coupure pleinement apparente : Oui
• Type de commande : Par maneton
• Signalisation locale : Marche, Arrêt, déclencheur sur défaut
• Mode d'installation : Encliquetable
• Support de montage : Rail DIN
• Couleur : Blanc
• Mode de raccordement : Borne du type à cage pour 1 câble(s) 10 mm² souple / Borne du type à cage pour 2 câble(s) 2.5 mm² souple / Borne du type à cage pour 1 câble(s) 16 mm² rigide / Borne du type à cage pour 2 câble(s) 2.5 mm² rigide
• Durée de vie mécanique : 20000 cycle
• Durée de vie électrique : 20000 cycle 230 V AC 50 Hz conformément à EN 60898
• Catégorie de surtension : III
• Raccordement puissance : Upside
• Longueur de dénudage des fils : 14 mm
• Couple de serrage : 2 N.m
• Compatibilité du bloc de distribution du peigne de jeu de barres : Bar'clic / Duoline XP jusqu'à 40 A
• Pas de 9 mm : 4
• Hauteur : 81 mm
• Largeur : 36 mm
• Profondeur : 72 mm
• Masse du produit : 190 g

Référence : SCH20730 (Schneider-Electric)

Ancien produit : Merlin Gerin 20730
