Comment brancher une prise avec interrupteur ?

Installer une prise avec interrupteur est une solution pratique pour optimiser l'utilisation de vos appareils électriques et améliorer la gestion de l'éclairage dans votre maison. Que ce soit pour ajouter une prise commandée par un interrupteur ou pour moderniser votre installation existante, savoir comment procéder de manière sécurisée et conforme aux normes est essentiel.

Matériel Nécessaire pour l'Installation

Pour brancher une prise avec interrupteur, vous aurez besoin des outils et matériaux suivants :

Outils

Tournevis plat et cruciforme : pour visser et dévisser les différentes parties de la prise et de l'interrupteur.
Pince coupante et pince à dénuder : pour préparer les fils électriques en les coupant et en enlevant l'isolant.
Testeur de tension : pour vérifier l'absence de courant avant de commencer les travaux.
Niveau à bulle : pour s'assurer que la prise et l'interrupteur sont correctement alignés lors de l'installation.

Matériaux

Prise électrique avec interrupteur intégré : conforme aux normes en vigueur.
Boîtier d'encastrement pour fixer la prise et l'interrupteur dans le mur.
Fils électriques de phase, neutre et terre : généralement de section 2,5 mm² pour les installations domestiques.
Dominos ou connecteurs rapides : pour assurer les connexions électriques sécurisées entre les fils.
Goulottes ou conduits pour protéger les fils et les maintenir en place si l'installation n'est pas encastrée.

Assurez-vous d'avoir tous ces éléments à portée de main avant de commencer l'installation pour éviter toute interruption inutile.

Comprendre les Composants d'une Prise avec Interrupteur

Avant de commencer l'installation, il est important de bien comprendre les composants d'une prise avec interrupteur et leur fonction :

La Plaque de Recouvrement

La plaque de recouvrement est la partie visible de la prise et de l'interrupteur. Elle est disponible en différentes finitions et couleurs pour s'adapter à tous les styles de décoration intérieure.

Le Mécanisme

Le mécanisme contient les composants électriques nécessaires pour établir ou interrompre le circuit électrique. Il doit être fiable et durable pour garantir un fonctionnement optimal.

Les Bornes de Connexion

Les bornes de connexion sont les points où les fils électriques sont attachés à la prise et à l'interrupteur. Elles sont clairement marquées pour faciliter le branchement des fils de phase, neutre et terre.

Normes et Réglementations pour l'Installation

Il est indispensable de respecter les normes et réglementations en vigueur lors de l'installation d'une prise avec interrupteur pour garantir la sécurité et la conformité de l'installation.

Norme NF C 15-100

En France, la norme NF C 15-100 régit les installations électriques basse tension. Elle définit les exigences de sécurité pour la conception, la réalisation et l'entretien des installations électriques domestiques et industrielles.

Exigences de Sécurité

Respecter les réglementations permet de garantir la sécurité des occupants et de prévenir les risques d'incendie et d'électrocution. De plus, une installation conforme est indispensable pour la vente ou la location de votre bien immobilier.

Étapes Préliminaires Avant l'Installation

Avant de commencer l'installation, il est essentiel de suivre certaines étapes préliminaires pour garantir la sécurité et l'efficacité de votre travail.

Sécurité et Coupure de l'Alimentation Électrique

Avant toute intervention sur le circuit électrique, coupez l'alimentation au niveau du disjoncteur principal pour éviter tout risque d'électrocution. Utilisez un testeur de tension pour vérifier l'absence de courant dans les fils que vous allez manipuler.

Vérification des Câbles et des Circuits Existants

Assurez-vous que les câbles que vous allez utiliser sont en bon état et conformes aux normes. Vérifiez également que les circuits sont correctement dimensionnés pour supporter la charge des prises et des appareils connectés.

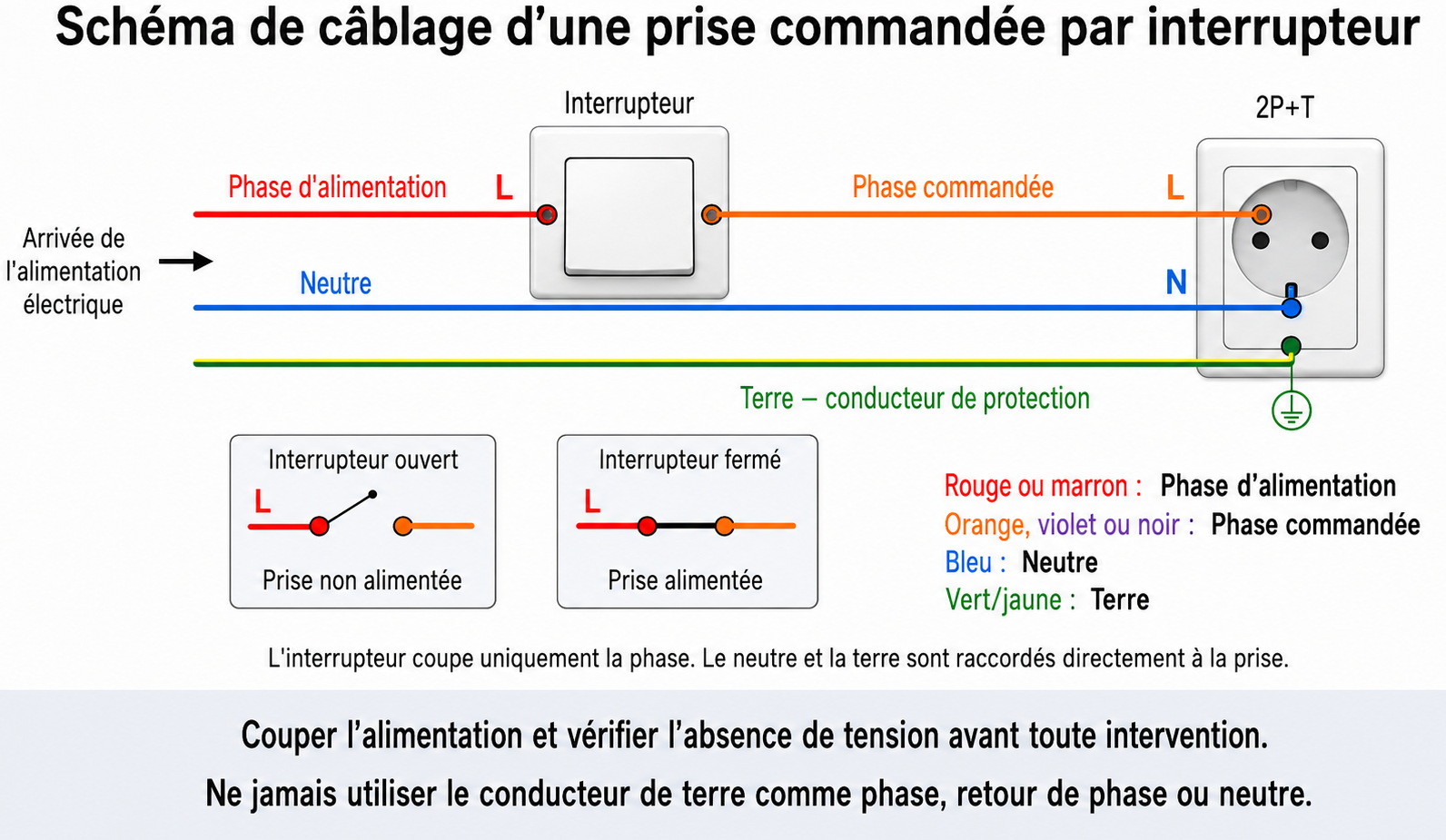

Schéma de Câblage d'une Prise avec Interrupteur

Le schéma de câblage est une étape essentielle pour comprendre comment connecter correctement une prise avec interrupteur. Voici une description détaillée du schéma :

Description Détaillée du Schéma de Câblage

Pour brancher une prise avec interrupteur, suivez ce schéma :

Le fil de phase (rouge ou marron) est connecté à la borne L de l'interrupteur.
Un deuxième fil de phase est connecté à la borne de la prise.
Le fil neutre (bleu) est connecté directement à la borne N de la prise.
Le fil de terre (vert/jaune) est connecté aux bornes de terre de l'interrupteur et de la prise.

Installation du Boîtier d'Encastrement

Le boîtier d'encastrement est une partie essentielle de l'installation, car il maintient la prise et l'interrupteur en place dans le mur.

Préparation du Mur et des Câbles

Avant d'installer le boîtier d'encastrement, préparez le mur en nettoyant la surface et en perçant des trous pour les fixations. Préparez également les câbles en les dénudant sur environ 1 cm.

Fixation du Boîtier d'Encastrement

Insérez le boîtier d'encastrement dans le mur et fixez-le solidement à l'aide des vis fournies. Assurez-vous qu'il est bien aligné et de niveau.

Branchement des Fils Électriques

Le branchement des fils électriques est une étape cruciale dans l'installation d'une prise avec interrupteur. Voici comment procéder :

Connexion des Fils de Phase, Neutre et Terre

Assurez-vous que les connexions sont bien serrées et que les fils de phase, neutre et terre sont correctement connectés aux bornes appropriées.

Branchement des Fils sur l'Interrupteur

Connectez le fil de phase à la borne L de l'interrupteur. Utilisez un domino ou un connecteur rapide pour sécuriser la connexion.

Branchement des Fils sur la Prise

Connectez le fil de phase, le fil neutre et le fil de terre aux bornes correspondantes de la prise. Assurez-vous que les connexions sont bien serrées.

Fixation de la Prise et de l'Interrupteur

Une fois les fils connectés, fixez la prise et l'interrupteur dans le boîtier d'encastrement et remettez en place la plaque de recouvrement. Voici comment procéder :

Positionnement et Fixation des Éléments

Insérez la prise et l'interrupteur dans le boîtier d'encastrement et fixez-les avec les vis fournies. Assurez-vous qu'ils sont bien alignés et de niveau.

Remise en Place de la Plaque de Recouvrement

Placez la plaque de recouvrement sur la prise et l'interrupteur et fixez-la en appuyant fermement jusqu'à ce qu'elle s'enclenche en place. Vérifiez que les éléments sont solidement fixés et que la plaque de recouvrement est bien ajustée.

Test et Vérification du Bon Fonctionnement

Rétablissez l'alimentation électrique et testez la prise et l'interrupteur pour vous assurer qu'ils fonctionnent correctement. Voici les étapes à suivre :

Rétablissement de l'Alimentation Électrique

Remettez le disjoncteur principal en position marche pour rétablir l'alimentation électrique.

Test de l'Interrupteur et de la Prise

Allumez et éteignez l'interrupteur plusieurs fois pour vérifier qu'il fonctionne correctement. Branchez un appareil électrique dans la prise pour vous assurer qu'elle fonctionne correctement.

Conseils et Astuces pour une Installation Réussie

Pour garantir une installation propre et sécurisée, voici quelques conseils et astuces :

Utilisez des dominos ou des connecteurs rapides pour des connexions sécurisées et faciles à vérifier.
Assurez-vous que les fils sont bien dénudés et insérés correctement dans les bornes de la prise et de l'interrupteur.
Évitez de trop plier les fils électriques, ce qui pourrait endommager l'isolation.
Utilisez des goulottes ou des conduits pour protéger les fils et maintenir une installation ordonnée.

Problèmes Courants et Solutions

Voici quelques problèmes courants que vous pouvez rencontrer lors de l'installation d'une prise avec interrupteur, ainsi que les solutions pour les résoudre :

Problème : La prise ou l'interrupteur ne fonctionne pas

Solution : Vérifiez que tous les fils sont correctement connectés et que la prise et l'interrupteur sont bien fixés. Utilisez un testeur de tension pour vérifier la présence de courant.

Problème : La prise ou l'interrupteur surchauffe

Solution : Cela peut indiquer une surcharge ou un mauvais contact. Coupez l'alimentation et vérifiez toutes les connexions. Si le problème persiste, consultez un électricien professionnel.

Problème : La prise ou l'interrupteur est mal fixé

Solution : Assurez-vous que les vis de fixation sont bien serrées et que la prise et l'interrupteur sont correctement alignés dans le boîtier.

Entretien et Maintenance des Prises avec Interrupteur

Pour assurer la longévité et le bon fonctionnement de vos prises avec interrupteur, il est important de réaliser un entretien régulier. Voici quelques conseils :

Nettoyage Régulier

Nettoyez les prises et les interrupteurs avec un chiffon doux et sec pour éviter l'accumulation de poussière et de saleté. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager les composants électriques.

Inspection des Connexions

Inspectez régulièrement les connexions électriques pour vous assurer qu'elles sont bien serrées et en bon état. Si vous remarquez des signes de surchauffe ou de corrosion, remplacez immédiatement les composants défectueux.

Remplacement des Prises et Interrupteurs Défectueux

Si une prise ou un interrupteur ne fonctionne plus correctement, remplacez-les dès que possible pour éviter les risques électriques. Suivez les mêmes étapes d'installation décrites précédemment pour assurer un remplacement sûr et efficace.

Conclusion

Brancher une prise avec interrupteur peut sembler intimidant, mais en suivant les étapes décrites dans cet article et en respectant les normes de sécurité, vous pouvez réaliser cette tâche avec succès. Une installation correcte garantit la sécurité et le bon fonctionnement de vos appareils électriques. Si vous avez des doutes, n'hésitez pas à consulter un professionnel pour vous assurer que tout est en ordre.

FAQ

Quels sont les critères pour choisir une prise avec interrupteur adaptée ?
Choisissez une prise avec interrupteur de qualité, conforme aux normes, et adaptée à l'usage prévu (intérieur ou extérieur).
Peut-on installer une prise avec interrupteur dans toutes les pièces ?
Oui, mais assurez-vous que l'installation respecte les normes de sécurité, notamment dans les pièces humides comme la cuisine et la salle de bain.
Comment garantir la sécurité lors de l'installation d'une prise avec interrupteur ?
Coupez l'alimentation électrique, utilisez des outils isolés, et vérifiez l'absence de tension avant de manipuler les fils.
Quelle est la différence entre une prise avec interrupteur et une prise classique ?
Une prise avec interrupteur permet de contrôler l'alimentation de la prise directement, offrant une couche supplémentaire de contrôle et de sécurité.
Quels sont les signes indiquant qu'une prise avec interrupteur doit être remplacée ?
Les signes incluent des étincelles, une surchauffe, un interrupteur qui ne fonctionne pas correctement, ou des signes de dommage physique.
Quels types de fils sont recommandés pour cette installation ?
Utilisez des fils électriques de section 2,5 mm² pour les prises, conformément aux normes de sécurité.
Est-il nécessaire d'utiliser un disjoncteur spécifique pour cette installation ?
Un disjoncteur de 16 A est généralement suffisant pour une prise avec interrupteur dans une installation domestique standard.
Comment vérifier le bon fonctionnement de l'installation après le branchement ?
Rétablissez l'alimentation électrique et utilisez un testeur de tension pour vérifier la prise et l'interrupteur. Testez avec un appareil électrique pour vous assurer qu'ils fonctionnent correctement.
Quels sont les avantages d'utiliser des goulottes ou des conduits pour les câbles ?
Les goulottes et conduits protègent les câbles des dommages physiques et maintiennent une installation ordonnée et sécurisée.
Est-il possible de connecter plusieurs prises à un seul interrupteur ?
Oui, mais assurez-vous que le circuit supporte la charge totale et respecte les normes de sécurité en vigueur.
