Photo(s) non contractuelle(s)

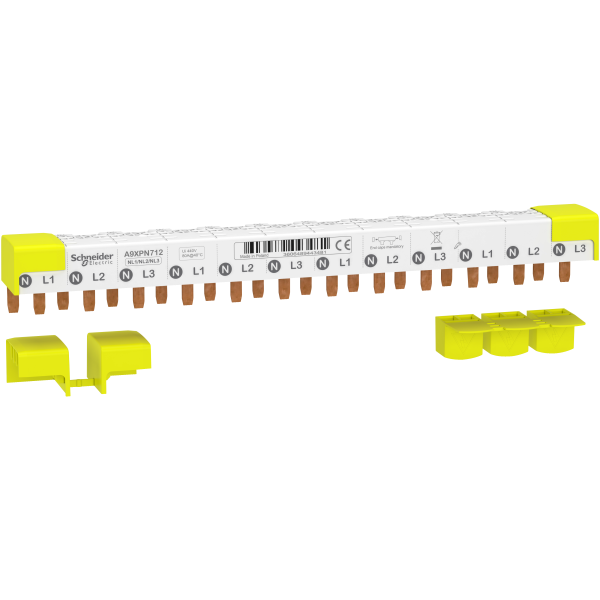

Peigne 3 P+N 80 A 12 Modules de 18 mm Acti9 iDT40 Schneider
9.38 € HT 11.26 € TTC
En stock - Il y a 27 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 22 points de fidélité en achetant ce produit
Schneider Electric
SCHA9X21095
Acti9 idt40 - lot de 40 embouts lateraux - pour répartiteur horizontal 3pn
Non géré en stock
A commander
18.69 € HT 22.43 € TTC
Schneider Electric
SCHA9X21096
Cache-dents pour peigne horizontal Schneider Acti9 idt40 lot de 12 isolateurs
Non géré en stock
A commander
13.99 € HT 16.79 € TTC
Schneider Electric
SCHA9XPCM04
Lot de 4 Connecteurs pour Peignes 100 A 35 mm2 Acti9 Linergy FH Schneider
Rupture temporaire
A commander
11.58 € HT 13.90 € TTC
Description
Peigne12 Modules Acti9 iDT40 Schneider
Ce peigne Acti9 iDT40, de la marque Schneider Electric, permet la liaison des bornes d’entrée des appareils modulaires montés dans le coffret électrique. Il sert à acheminer le courant d’alimentation vers tous les dispositifs fixés sur un rail horizontal. Cet élément est à raccorder sur les borniers hauts des équipements à connecter. Ce peigne est capable de supporter un courant nominal de 80 A, avec une tension allant jusqu’à 400 V. Il est spécialement conçu pour les appareils dotés de 4 pôles, dont 3 phases et 1 neutre. Cet élément dispose de 12 modules de raccordement, avec un entraxe de 54 mm entre les appareils. Il peut être découpé et sectionné pour faciliter sa longueur en fonction du nombre de dispositifs à connecter.
Les + du produit :
- Découpable
- Bonne résistance au serrage
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Acti9 iDT40
- Référence : SCHA9XPN712
- Côtes d'encombrement : 218 x 32 x 28 mm
- Poids : 334 g
- Nombre de modules : 12
- Description des voies : 3 P+N
Caractéristiques du produit :
- Courant assigné d’emploi : 80 A
- Tension assignée d’emploi :
- 230 V CA
- 400 V CA
- Tension d’isolement : 440 V CA
- Couleur : blanc RAL9003
- Indice de protection : IP20
- Utilisation : horizontale
Caractéristiques techniques
| Isolé | Oui |
| Nombre de phases | 3,0 |
| Courant permanent nominal (iu) | 80,0 A |
| Nombre de pôles | 4,0 |
| Longueur | 276,0 mm |
| Tension nominale de tenue aux chocs | 4,0 kV |
| Finition du raccordement électrique | Goupille |
| Nombre d'unités de partition | 12 |
| Adapté à des appareils équipés d'un commutateur auxiliaire | Non |
| Adapté à des appareils équipés d'un conducteur n | Oui |
| Adapté au nombre d'appareils | 4,0 |
| Tension de fonctionnement nominale max. ue | 400,0 V |
| Dimension du pas | 9,0 mm |
| Couleur | Blanc |
| Largeur en nombre de modules | 12,0 |
