Photo(s) non contractuelle(s)

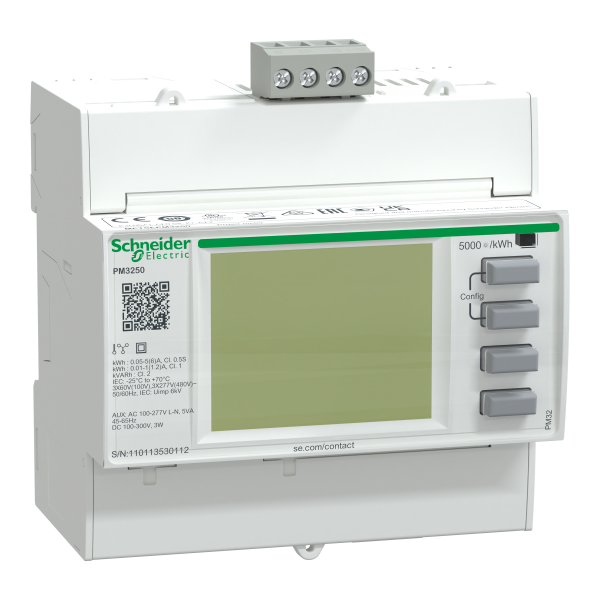

PowerLogic, Centrale de mesure modulaire PM3250 communication Modbus
571.06 € HT 685.27 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 33-38 jours Délai estimatif
Jusqu'à 1370 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Product name : PowerLogic PM3200
- Nom abrégé d'appareil : PM3250
- Type de produit ou de composant : Centrale de mesure
- Analyse de la qualité énergétique : Jusqu'à la 15e harmonique
- Application de l'appareil : Surveillance du secteur et de l'alimentation
- Type de mesure : Tension / Courant / Fréquence / Facteur de puissance / Puissance apparente / Énergie / Puissance active et réactive
- [us] tension d'alimentation : 100...300 V DC / 100...277 V AC (45...65 Hz) / 173...480 V AC (45...65 Hz)
- Fréquence du réseau : 45...65 Hz
- Puissance consommée en va : 5 VA
- Type d'affichage : LCD rétro-éclairé
- Résolution de l'affichage : 128 x 96 pixels
- Cadence d'échantillonnage : 32 échantillons/cycle
- Courant de mesure : 0.05...6 A / 0.02...1.2 A
- Type d'entrée analogique : Courant 0...5 A / Courant 0...1 A
- Tension de mesure : 50...330 V AC 45...65 Hz directe / 50...330 V AC 45...65 Hz phase-neutre / 80...570 V AC 45...65 Hz directe / 80...570 V AC 45...65 Hz phase-phase / <= 1 MV AC 45...65 Hz avec terminal virtuel externe
- Nombre d'entrées : 0
- Précision de mesure : ± 0.3 % courant (0.5...6 A) / ± 0.5 % courant (0.1...1.2 A) / ± 0.3 % tension (50...330 V) / ± 0.3 % tension (80...570 V)
- Classe de précision : Classe 0.5S (énergie active selon IEC 62053-22) / Classe 2 (énergie réactive selon IEC 62053-23) / Classe 1 (énergie active selon IEC 62053-21)
- Nombre de sorties : 0
- Protocole de communication : Modbus : 9.6...38.4 kbauds,
- Prise en charge de port de communication : RS485
- Enregistrement de données : Nombre min./maxi de valeurs instantanées / Horodatage / 5 alarmes
- Mode d'installation : Encliquetable
- Support de montage : Rail DIN
- Normes : EN 61010-1 / IEC 61557-12 / CEI 62052-11 / EN 50470-1 / EN 50470-3 / EN 61557-12 / UL 61010-1
- Largeur : 90 mm
- Profondeur : 70 mm
- Hauteur : 95 mm
- Masse du produit : 0.26 kg
Caractéristiques techniques
| Mode de pose | Encastré |
| Modèle | Transformateur de mesure |
| Adapté à | Achat |
| Type d'affichage | Numérique |
| Fréquence | 45 MHz |
| Fréquence | 45 MHz |
| Courant maximal (imax) | 6 A |
| Largeur en nombre de modules | 5 |
| Type de compteur | Électronique |
| Indice de protection (ip) | Ip20 |
| Type d'interface | Sans |
| Type d'énergie | Puissance active et puissance réactive |
| Type de tarif | Multitarif |
| Commande tarifaire | Interne |
| Homologation | National |
| Classe de précision | C |
| Type de pôle | Trois conducteurs/quatre conducteurs |
| Type de mesure de la courbe de charge | Non |
| Signature edl40 | Non |
| Avec code de blocage | Non |
| Tension nominale (un) n-l | 50 V |
| Tension nominale (un) n-l | 330 V |
| Tension nominale (un) l-l | 80 V |
| Tension nominale (un) l-l | 570 V |
| Courant nominal (in) | 5 A |
| Degré de protection (nema) | 1 |
| Nombre de positions | 0 |
