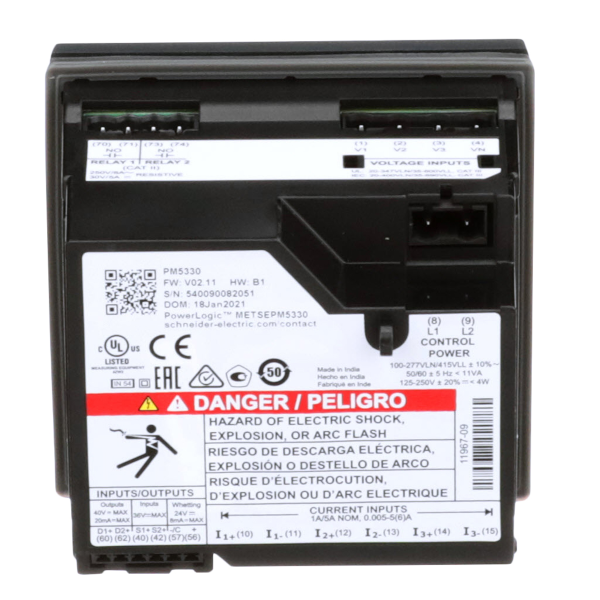

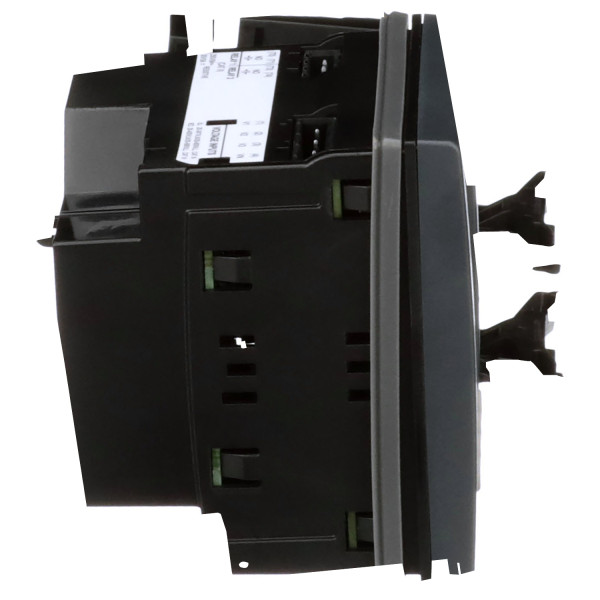

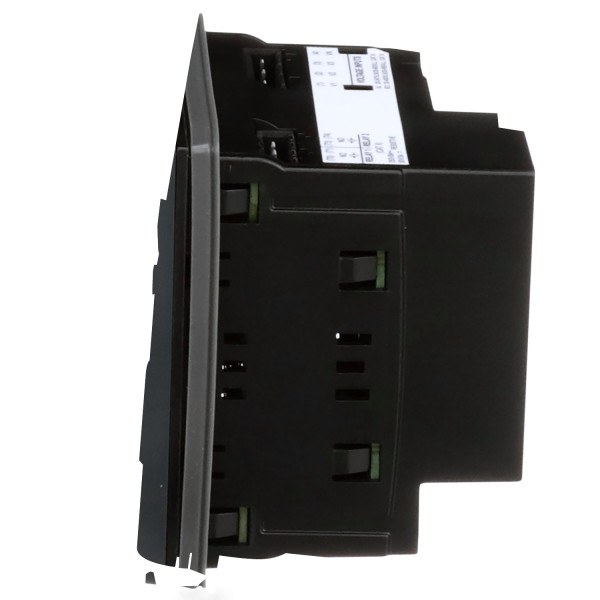

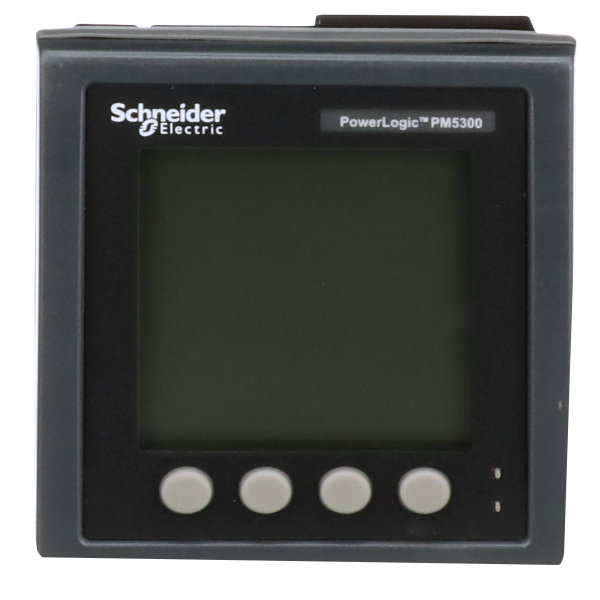

Powerlogic, centrale de mesure pm5330 modbus rs485, mémoire, 2e/2s, relais
Prix sur consultation
Description
Caractéristiques principales :Product name : PowerLogic PM5000
Nom abrégé d'appareil : PM5330
Type de produit ou de composant : Centrale de mesure
Caractéristiques complémentaires :
Analyse de la qualité énergétique : Jusqu'à 31ème harmonique
Application de l?appareil : Surveillance de puissance
Type de mesure : Tension
Courant
Fréquence
Facteur de puissance
Énergie
Puissance active et réactive
[us] tension d'alimentation : 125...250 V DC
100...415 V AC (45...65 Hz)
Fréquence du réseau : 45...65 Hz
Puissance consommée en va : 10 VA à 415 V
Type d'affichage : LCD rétro-éclairé
Résolution de l'affichage : 128 x 128
Cadence d'échantillonnage : 64 samples/cycle
Courant de mesure : 10 mA...9 A
Type d'entrée analogique : Courant (impédance 0.3 mOhm)
Tension (impédance 5 MOhm)
Tension de mesure : 20...277 V AC 45...65 Hz entrephase et neutre
35...480 V AC 45...65 Hz entre phases
Nombre d'entrées : 2 numérique
3 transformateur de courant
Précision de mesure : +/- 0.5 % énergie active
+/- 2 % énergie réactive
+/- 0.5 % puissance active
+/- 0.5 % puissance apparente
+/- 0.05 % fréquence
+/- 0.005 % facteur de puissance
+/- 0.5 % courant
+/- 0.5 % tension
Classe de précision : Classe 0.5S (énergie active selon IEC 62053-22)
Classe 2 (énergie réactive selon IEC 62053-24)
Nombre de sorties : 2 numérique
2 relais
Informations affichées : Tarif 4
Protocole de communication : RS485 : 2 fils, 9,6, 19,2 et 38,4 kbauds, even/odd ou none, isolation: 2500 V
Enregistrement de données : Rapports de données
Rapports des événements
Nombre min./maxi de valeurs instantanées
Horodatage
Journaux d'alarme
Journaux de maintenance
Capacité mémoire : 256 kB
Mode d'installation : Suspendu
Support de montage : Ossature
Normes : IEC 60529
IEC 61557-12
IEC 62053-22
EN 50470-1
EN 50470-3
IEC 62053-24
Certifications du produit : CE conformément à IEC 61010-1
CULus conformément à UL 61010-1
Largeur : 96 mm
Profondeur : 72 mm
Hauteur : 96 mm
Masse du produit : 430 g
Ancien produit : Merlin Gerin METSEPM5330
Caractéristiques techniques
| Mode de pose | Front mounting |
| Modèle | Measurement transformer |
| Adapté à | Purchase |
| Type d'affichage | Digital |
| Fréquence | 45,0 MHz |
| Courant maximal (imax) | 8,5 A |
| Largeur en nombre de modules | 0,0 |
| Nombre de positions | 0,0 |
| Type de compteur | Electronic |
| Indice de protection (ip) | Ip52 |
| Type d'interface | Rs-485 |
| Type d'énergie | Effective power and blind power |
| Type de tarif | Multi-tariff |
| Commande tarifaire | External |
| Étalonné | Non |
| Sortie d'impulsion | Electrical |
| Type d'impulsion | S0 |
| Taux d'impulsion | 1,0 Imp/kWh (kvarh) |
| Type de pôle | Three conductor |
| Type de mesure de la courbe de charge | Oui |
| Signature edl40 | Non |
| Avec code de blocage | Non |
| Tension nominale (un) n-l | 20,0 V |
| Tension nominale (un) l-l | 35,0 V |
| Courant nominal (in) | 5,0 A |
| Degré de protection (nema) | 1 |
