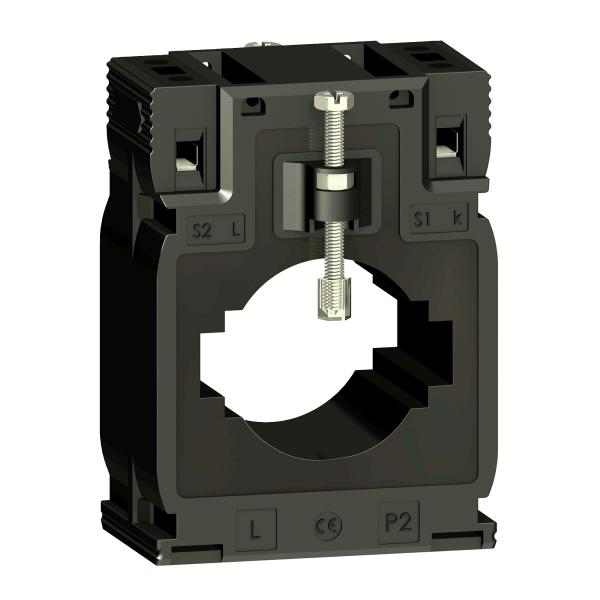

Photo(s) non contractuelle(s)
PowerLogic, Transformateur Intensité DIN 500/5A (Câble <40, Barre 12x50 20x40)
116.76 € HT 140.11 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 280 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : PowerLogic
- Nom du produit : CT
- Type de produit ou de composant : Transformateur de courant
- Courant secondaire : 5 A
- Classe de précision : Classe 0.5 maximum power: 4 VA / Classe 1 maximum power: 6 VA
- In courant assigné d'emploi : 500 A
- Type de transformateur de courant : Tropicalisé pour barre et câble
- Rapport de transformation de courant : 500/5
- [ith] courant thermique conventionnel : 30 kA
- Courant dynamique admissible : 2.5 Ith
- Facteur de sûreté : <= 5
- [ue] tension assignée d'emploi : < 720 V AC à 50/60 Hz
- [ui] tension assignée d'isolement : 3 kV
- Mode d'installation : Par vis / Vis de verrouillage isolée / Encliquetable
- Support de montage : Jeu de barres / Rail DIN / Platine de montage
- Largeur : 70 mm extérieur
- Hauteur : 95 mm extérieur
- Profondeur : 45 mm extérieur
- Diamètre : 40 mm
- Masse du produit : 0.329 kg
- [uimp] tension assignéede tenue aux chocs : 3 kV
- Classe d'isolation électrique : Classe B
- Diamètre extérieur du câble : 40 mm max
- Ouverture des barres : 50.5 x 12.5 / 40.5 x 20.5
- Plombage : Without
Ancien produit : Merlin Gerin METSECT5MD050
Caractéristiques techniques
| Modèle | Transformateur de mesure de courant traversant |
| Classe de précision | 1 |
| Certifié | Non |
| Largeur de l'ouverture | 40 mm |
| Hauteur de l'ouverture | 20 mm |
| Diamètre d'ouverture | 40 mm |
| Nombre d'entrées primaires | 1 |
| Avec rail en cuivre | Non |
| Courant assigné primaire in | 500 A |
| Fixation par encliquetage | Non |
| Raccordement secondaire | Câble |
| Courant assigné secondaire | 5 A |
| Facteur de limite de surintensité | Fs 5 |
| Avec protection contre les contacts accidentels | Non |
| Étalonné | Non |
| Classe de précision | 1 |
| 20 mm | |
| 20 mm | |
| 40 mm | |
| 40 mm | |
| Raccord secondaire | Raccordement à vis |
