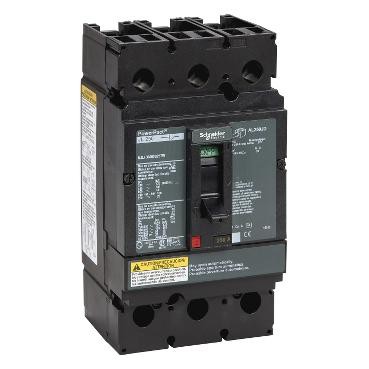

Powerpact - Interrupteursectionneur - Sans Bornes - 250 A - 3p

Photo(s) non contractuelle(s)

Powerpact - Interrupteursectionneur - Sans Bornes - 250 A - 3p

Marque Schneider Electric

Référence NJLF36000S25TW

EAN 0785901874843

Commande min. 1

Prix sur consultation

Description

Caractéristiques principales :

Gamme de produits : PowerPact multistandard
Gamme : PowerPact
Nom du produit : J-Frame
Nom abrégé de l'appareil : Taille-J
Fonction produit : Disjoncteur
Fonction de l’appareil : Distribution

Caractéristiques complémentaires :

Description des pôles : 3P
Type de commande : Par maneton
Mode d'installation : Fixe
Support de montage : Plaque arrièreRail DINEncastré
In courant assigné d'emploi : 250 A à 40 °C
[ui] tension assignée d'isolement : 750 V CA à 50/60 Hz se conformer à IEC 60947-2
[uimp] tension assignée de tenue aux chocs : 8 kV se conformer à IEC 60947-2
[ue] tension assignée d'emploi : 525 V CA à 50/60 Hz se conformer à IEC 60947-2
Codification du pouvoir de coupure : JL
Aptitude au sectionnement : Oui
Catégorie d'emploi : A
Durée de vie mécanique : 5000 cycle
Durée de vie électrique : 1000 cycle
Pas de raccordement : 45 mm
Signalisation locale : Indication ON/OFF
Coupure pleinement apparente : Oui
Calibre du déclencheur : 250 A
Pouvoir de coupure : 100 kA à 240 V - CA se conformer à UL 48965 kA à 480 V - CA se conformer à UL 48925 kA à 600 V - CA se conformer à UL 489Icu : 100 kA à 220/240 V - CA se conformer à IEC 947-2Icu : 65 kA à 380/415 V - CA se conformer à IEC 947-2Icu : 65 kA à 440/480 V - CA se conformer à IEC 947-2Icu : 25 kA à 500/525 V - CA se conformer à IEC 947-2
[ics] pouvoir assigné de coupure de service en court-circuit : Ics : 125 kA à 220/240 V - CA se conformer à IEC 947-2Ics : 100 kA à 380/415 V - CA se conformer à IEC 947-2Ics : 100 kA à 440/480 V - CA se conformer à IEC 947-2Ics : 50 kA à 500/525 V - CA se conformer à IEC 947-2
Type de réglage du seuil long retard (ir) : Réglable 9 positions
Plage de réglage du seuil long retard : 0,33…1 x In
[tr] plage de réglage de temporisation long retard : 0,5 s16 s8 s1 s2 s4 s
Type de réglage du capteur instantané (isd) : Réglable 9 positions
[isd] plage de réglage du seuil court retard : 1.5…9.5 x Ir
[tsd] plage de réglage de temporisation court retard : 0 s0.1 s0.2 s0.3 s0.4 s
Type de réglage du seuil instantané (ii) : Réglable 9 positions
Plage de réglage du seuil instantané : 1,5…11 x In
Catégorie de surtension : II
Prévision de verrouillage : Non cadenassable
Hauteur : 191 mm
Largeur : 104 mm
Profondeur : 86 mm
Normes : IEC 60947-2NEMA AB1UL 489CSA C22.2 No 5NMX J-266W-C-375B/GEN
Certifications du produit : CCCCE
Poids : 2.4 kg

Les avis clients

Caractéristiques techniques

Courant permanent nominal (iu) 250,0 A
Nombre de pôles 3,0
Intensité de court-circuit nominale conditionnelle iq 125,0 kA
Classe de protection (ip), face avant Ip40
Finition de l'élément d'actionnement Toggle
Convient pour montage au sol Non
Adapté à une fixation frontale à 4 trous Oui
Adapté à une fixation frontale centrale Oui
Adapté à un montage en distributeur Oui
Tension de fonctionnement nominale max. ue en ca 525,0 V
Type de construction de l'appareil Built-in device fixed built-in technique
