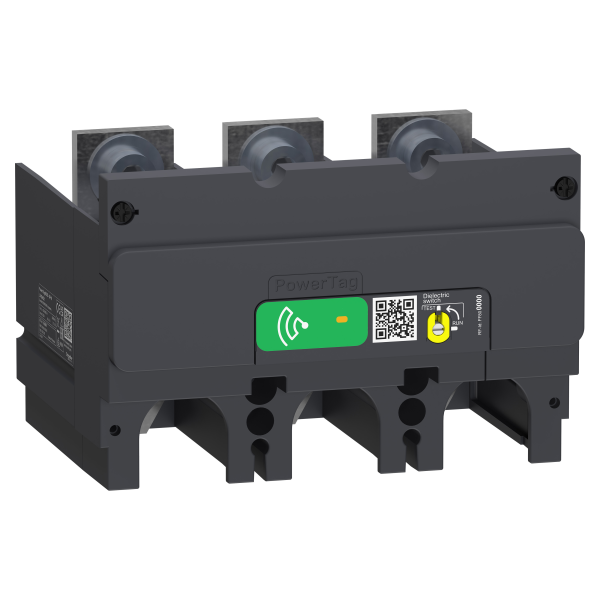

Powertag - capteur de mesure radio-fréquence - nsx400 à 630 - 3p - 250 à 630a
629.96 € HT 755.95 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 1511 points de fidélité en achetant ce produit
Description
Caractéristiques principales :Gamme : Compact
Nom abrégé de l'appareil : Powertag NSX
Fonction produit : Capteur d'energie
Compatibilité de gamme : Acti 9 Smartlink SI BActi 9 Smartlink SI DActi 9 Smartlink EL DCompact NSX400...630Compact NS400/630
Application spécifique du produit : Gestion de l'énergieAlarme sur surchargeSurveillance de la tension des disjoncteursTemps d'opération de chargeFacteur de puissance
Tension nominale : 230 V AC , 50/60 Hz +/- 20 % phase to neutral conforming to IEC 61557-12400 V AC , 50/60 Hz +/- 20 % phase to phase conforming to IEC 61557-12230 V AC , 50/60 Hz - 15 %...10 % phase to neutral conforming to IEC 61010-1400 V AC , 50/60 Hz - 15 %...10 % phase to phase conforming to IEC 61010-1
Description des pôles : 3P
[in] courant nominal : 630 A
Courant permanent maximal [imp] : 1,2 x In
Courant de saturation : 1260 A
Courant à l'appel : 400 mA
[ib] courant de base : 100 A
Type de comptage : Power factor 0...1 : class 1 (at 25 °C according to IEC 61557-12)Active energy Ep IN/OUT/tot 0...281 x 10exp(9) kWh : class 1 (at 25 °C according to IEC 61557-12)Reactive energy Ep IN/OUT/tot 0...281 x 10exp(9) kVARh : class 2 (at 25 °C according to IEC 61557-12)Tension U12, U23, U31 320...480 V : classe 0,5 (à 25 °C selon IEC 61557-12)Tension V1N, V2N, V3N 184...276 V : classe 0,5 (à 25 °C selon IEC 61557-12)Puissance active S, S1, S2, S5 221 VA...1048 kVA : classe 2 (à 25 °C selon IEC 61557-12)Puissance active P, P1, P2, P5 221 W...1048 kW : classe 1 (à 25 °C selon IEC 61557-12)Puissance réactive Q, Q1, Q2, Q5 221 VAR...1048 kVAR : classe 2 (à 25 °C selon IEC 61557-12)Current I1, I2, I3, Iavg 20...630 A : class 1 (at 25 °C according to IEC 61557-12)
Protocole de communication : Modbus TCP/IP for Smartlink SI DModbus TCP/IP for Smartlink SI B
Support de transmission : Radiofréquence 2.4...2.4835 GHz selon IEEE 802.15.4 (11...26) temps de transmission
Canaux d'utilisation : 1 message par appareil chaque 5 s
Type d'alarmes : Perte de tensionOvercurrent
Mode d'installation : Directe
Emplacement de montage : InférieurIndoor use only
Support de montage : Bornes
Caractéristiques complémentaires :
Puissance consommée en va : 3.7 VA maximum
Pas de raccordement : 45 mm
Couple de serrage : 50 N.m
Hauteur : 91 mm
Largeur : 140 mm
Profondeur : 110 mm
Poids : 800 g
Couleur : Dark grey (RAL 7016)
Caractéristiques techniques
| Mode de pose | Technique d'enfichage |
| Modèle | Mesure directe |
| Type d'affichage | Sans |
| Fréquence | 60,0 MHz |
| Fréquence | 50 MHz |
| Courant maximal (imax) | 756,0 A |
| Largeur en nombre de modules | 8,0 |
| Type de compteur | Électronique |
| Indice de protection (ip) | Ip20 |
| Type d'interface | Autre |
| Type d'énergie | Puissance active et puissance réactive |
| Blocage de retour | Non |
| Étalonné | Oui |
| Sortie d'impulsion | Sans |
| Classe de précision | B |
| Type de pôle | Trois conducteurs |
| Type de mesure de la courbe de charge | Non |
| Signature edl40 | Non |
| Avec code de blocage | Non |
| Tension nominale (un) n-l | 276 V |
| Tension nominale (un) n-l | 276 V |
| Tension nominale (un) l-l | 400,0 V |
| Tension nominale (un) l-l | 320 V |
| Courant nominal (in) | 630,0 A |
| Degré de protection (nema) | 1 |
| Largeur | 140,0 mm |
| Hauteur | 91,0 mm |
| Profondeur | 110,0 mm |
| Adapté à | Achat |
| Type de tarif | Tarif simple |
| Homologation | National |
