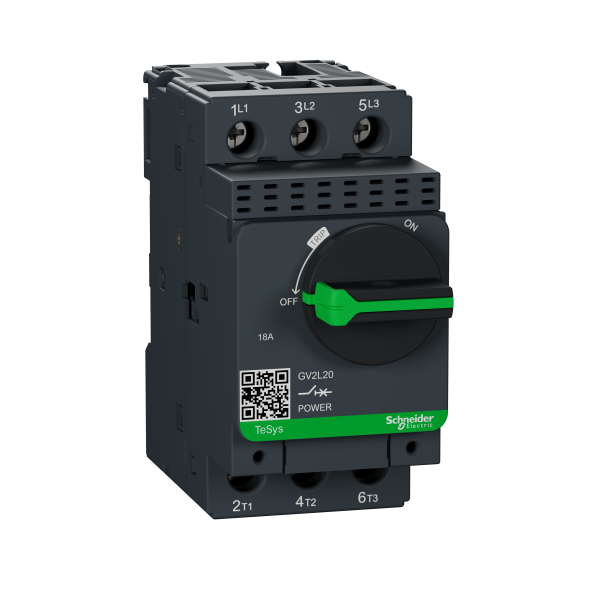

Schneider Electric Disjoncteur Moteur Gv2L 18 A 3P 3D Déclencheur Magnétique
88.13 € HT 105.76 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 25-30 jours Délai estimatif
Jusqu'à 211 points de fidélité en achetant ce produit
Schneider Electric
SCHGV1G09
Schneider Electric Mini Bornier
Non géré en stock
A commander
10.58 € HT 12.70 € TTC
Schneider Electric
SCHGV2AF02
Schneider Electric Platine Fix.Gv2M Par Vis
Non géré en stock
A commander
3.29 € HT 3.95 € TTC
Soit un total de 32.90 € HT Soit un total de 39.50 € TTC
Schneider Electric
SCHGV2AF3
Schneider Electric Bloc de Raccordement - Entre Gv2 Et Contacteur Lc1-D09..D38
Non géré en stock
A commander
3.96 € HT 4.75 € TTC
Soit un total de 39.60 € HT Soit un total de 47.50 € TTC
Schneider Electric
SCHGV2APN01
Schneider Electric Kit Poignee Noire Ip54 - Axe Front Gv2P/
Non géré en stock
A commander
52.52 € HT 63.02 € TTC
Schneider Electric
SCHGV2G245
Schneider Electric Jdb 63A Tri 2X45 Mm
Non géré en stock
A commander
10.99 € HT 13.19 € TTC
Schneider Electric
SCHGV2G254
Schneider Electric Jdb 63A Tri 2X54 Mm
Non géré en stock
A commander
9.42 € HT 11.30 € TTC
Schneider Electric
SCHGV2G345
Schneider Electric Jdb 63A Tri 3X45 Mm
Non géré en stock
A commander
14.18 € HT 17.02 € TTC
Schneider Electric
SCHGV2G354
Schneider Electric Jdb 63A Tri 3X54 Mm
Non géré en stock
A commander
12.56 € HT 15.07 € TTC
Schneider Electric
SCHGV2G445
Schneider Electric TeSys GV - jeu de barre tripolaire - 63A - 4 dérivations - pas 45 mm
Non géré en stock
A commander
17.09 € HT 20.51 € TTC
Schneider Electric
SCHGV2G454
Schneider Electric Jdb 63A Tri 4X54 Mm
Non géré en stock
A commander
15.31 € HT 18.37 € TTC
Schneider Electric
SCHGV2G554
Schneider Electric Jdb 63A Tri 5X54 Mm
Non géré en stock
A commander
20.29 € HT 24.35 € TTC
Schneider Electric
SCHGVAD0110
Schneider Electric Contacteur Auxiliaire 1 F Plus 1 O (Défaut)
En stock
2 produit(s) disponible(s)
14.40 € HT 17.28 € TTC
6.67 € HT 8.00 € TTC
Schneider Electric
SCHGVAD1001
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F (Défaut)
Non géré en stock
A commander
13.96 € HT 16.75 € TTC
Schneider Electric
SCHGVAD1010
Schneider Electric Contacteur Auxiliaire 1 F Plus 1 F (Défaut)
En stock
3 produit(s) disponible(s)
13.96 € HT 16.75 € TTC
Schneider Electric
SCHGVAE1
Schneider Electric Contacteur Auxiliaire 1 F Et 1 O
Non géré en stock
A commander
7.40 € HT 8.88 € TTC
Soit un total de 74.00 € HT Soit un total de 88.80 € TTC
Schneider Electric
SCHGVAE11
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F
En stock
55 produit(s) disponible(s)
4.92 € HT 5.90 € TTC
4.67 € HT 5.60 € TTC
Schneider Electric
SCHGVAE20
Schneider Electric Contacteur Auxiliaire 2 F
Non géré en stock
A commander
9.71 € HT 11.65 € TTC
Soit un total de 97.10 € HT Soit un total de 116.50 € TTC
Schneider Electric
SCHGVAN11
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F
5,0 (1)
En stock
3 produit(s) disponible(s)
4.92 € HT 5.90 € TTC
4.67 € HT 5.60 € TTC
Schneider Electric
SCHGVAN20
Schneider Electric Contacteur Auxiliaire 2 F
En stock
52 produit(s) disponible(s)
9.50 € HT 11.40 € TTC
Schneider Electric
SCHGVAU385
Schneider Electric Déclencheur à mini de tension Gvau 380 à 400 V Ca 50Hz
En stock
2 produit(s) disponible(s)
26.57 € HT 31.88 € TTC
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys GV2
- Nom abrégé d'appareil : GV2L
- Type de produit ou de composant : Disjoncteur
- Application du disjoncteur : Protection moteur
- Description des pôles : 3P
- Type de réseau : AC
- Catégorie d'emploi : AC-3 conformément à IEC 60947-4-1 / A conformément à IEC 60947-2
- Fréquence réseau : 50/60 Hz conformément à IEC 60947-2
- Pouvoir de coupure : Icu = 4 kA à 690 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 10 kA à 500 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 20 kA à 440 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 50 kA à 400/415 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 230/240 V AC 50/60 Hz conformément à IEC 60947-2
- [ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 690 V AC 50/60 Hz conformément à IEC 60947-2 / 0,5 à 400/415 V AC 50/60 Hz conformément à IEC 60947-2 / 0,75 à 440 V AC 50/60 Hz conformément à IEC 60947-2 / 0,75 à 500 V AC 50/60 Hz conformément à IEC 60947-2
- Calibre du déclencheur : 18 A
- Technologie de déclencheur : Magnétique
- Courant de déclenchement magnétique : 223 A
- Mode d'installation : Par clips / Par vis
- Support de montage : Platine / Rail
- Position de montage : Horizontal / Vertical
- Puissance moteur kw : 15 kW à 690 V AC 50/60 Hz / 9 kW à 500 V AC 50/60 Hz / 7.5 kW à 400/415 V AC 50/60 Hz
- Type de commande : Bouton rotatif
- [ue] tension assignée d'emploi : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ui] tension assignée d'isolement : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-2
- Puissance dissipée par pôle : 1.8 W
- Durée de vie mécanique : 100000 cycle
- Durée de vie électrique : 100000 cycle pour AC-3 à 415 V
- Vitesse de commande : 40 cyc/h
- Service assigné : Continu conformément à IEC 60947-4-1
- Mode de raccordement : Borniers à vis-étrier 2 câble(s) 1...6 mm² - cable stiffness : rigide / Borniers à vis-étrier 2 câble(s) 1.5...6 mm² - cable stiffness : souple - sans extrémité de câble / Borniers à vis-étrier 2 câble(s) 1...4 mm² - cable stiffness : souple - avec extrémité de câble
- Couple de serrage : 1.7 N.m - sur borniers à vis-étrier
- Robustesse mécanique : Chocs 30 Gn conformément à IEC 60068-2-27 / Vibrations 5 Gn, 5...150 Hz conformément à IEC 60068-2-6
- Aptitude au sectionnement : Oui conformément à IEC 60947-1
- Hauteur : 89 mm
- Largeur : 45 mm
- Profondeur : 97 mm
- Masse du produit : 0.33 kg
Ancien produit : Telemecanique GV2L20
CBP01272094
Fil électrique souple HO7V-K 6mm² noir couronne de 100m
5,0 (2)
En stock
400 mètre(s) disponible(s)
0.88 € HT 1.06 € TTC
Soit un total de 88.00 € HT Soit un total de 106.00 € TTC
Prix au mètre
CBP01272080
Fil électrique souple HO7V-K 2,5mm² noir couronne de 100m
5,0 (3)
En stock
1000 mètre(s) disponible(s)
0.35 € HT 0.42 € TTC
Soit un total de 35.00 € HT Soit un total de 42.00 € TTC
Prix au mètre
Schneider Electric
SCHGV2L32
Schneider Electric Disjoncteur Moteur Gv2L 32 A 3P 3D Déclencheur Magnétique
En stock
1 produit(s) disponible(s)
159.87 € HT 191.84 € TTC
Schneider Electric
SCHGV3L65
Schneider Electric Disjoncteur Magnetique 65
Non géré en stock
A commander
190.71 € HT 228.85 € TTC
Caractéristiques techniques
| Largeur | 45 mm |
| Hauteur | 89 mm |
| Profondeur | 97 mm |
| Puissance de fonctionnement nominale, ac-3, 400 v | 7,5 kW |
| Avec commutateur auxiliaire intégré | Non |
| Courant permanent nominal (iu) | 18 A |
| Avec déclencheur à sous-tension intégré | Non |
| Nombre de pôles | 3 |
| Tension de fonctionnement normale | 690 V |
| Tension de fonctionnement normale | 690 V |
| Indice de protection (ip) | Ip20 |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Bouton rotatif |
| Technique de déclenchement | Magnétique |
| Courant de commutation de court-circuit limite nominal icu à 400 v, ca | 50 kA |
| Sensible à une défaillance de phase | Oui |
| Type de construction de l'appareil | Appareil complet installé dans un boîtier |
| Avec protection thermique | Non |
| Puissance de fonctionnement nominale, ca-3, 230 v | 4 kW |
| Plage de réglage du déclencheur de court-circuit non retardé | 223 A |
