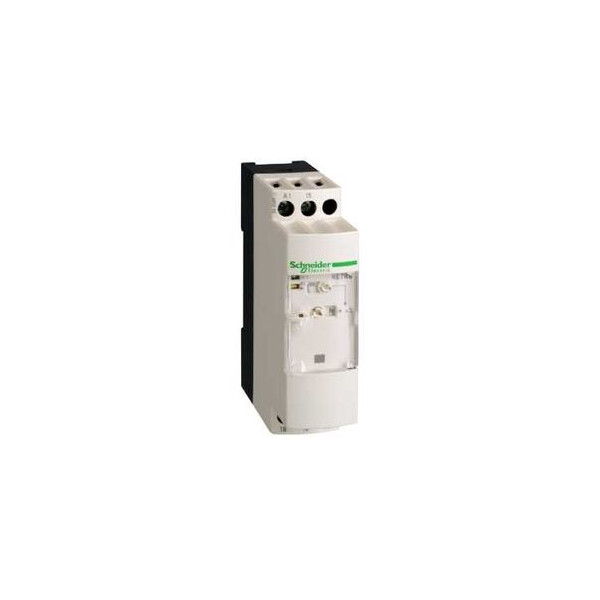

relais temporisé repos 0,05 à 1 s 240 V CA CC 1OF

Description

• Gamme de produits : Zelio Time
• Type de produit ou de composant : Relais de temporisation industriel
• Nom de composant : RE7
• Type de temporisation : K
• Domaine de réglage de la temporisation : 0.05 s...10 min
• [us] tension d'alimentation : 24...240 V AC/DC 50/60 Hz

• Type de sortie tor : Relais
• Matériau des contacts : Argent avec contacts à dorure superficielle
• Dimension du pas en largeur : 22.5 mm
• Plage d'utilisation en tension : 0,85 à 1,1 Us
• Mode de raccordement : Bornes à vis, capacité de serrage: 2 x 1,5 mm² souple avec embout / Bornes à vis, capacité de serrage: 2 x 2,5 mm² souple sans embout
• Couple de serrage : 0.6...1.1 N.m
• Réglage exact du temps de retard : +/- 10 % pleine échelle
• Précision de répétition : +/-0,2 %
• Dérive en température : < 0,07 %/°C
• Dérive en tension : < 0,2 %/V
• Durée minimale de l'impulsion : 1 s
• Temps de réinitialisation : 50 ms
• Tension de coupure maximale : 250 V c.a./c.c.
• Durée de vie mécanique : 20000000 cycle
• [ith] courant thermique conventionnel : 5 A
• [ie] courant assigné d'emploi : <= 2 A DC-13 24 V à 70 °C conformément à IEC 60947-5-1/1991/VDE 0660 / <= 3 A AC-15 à 70 °C conformément à IEC 60947-5-1/1991/VDE 0660 / <= 0.1 A DC-13 250 V à 70 °C conformément à IEC 60947-5-1/1991/VDE 0660 / <= 0.2 A DC-13 115 V à 70 °C conformément à IEC 60947-5-1/1991/VDE 0660
• Capacité de commutation minimum : 12 V/10 mA
• Caractéristiques du potentiomètre : Linéaire 47 kOhm (+/- 20 %), 0.2 W, longueur de câble: <= 25 m Z1Z2raccordement(s)
• Marquage : CE
• Catégorie de surtension : III conformément à IEC 60664-1
• [ui] tension assignée d'isolement : 250 V entre circuit de contact et entrées de commande IEC certifié / 250 V entre circuit de contact et alimentation IEC certifié / 300 V entre circuit de contact et entrées de commande CSA certifié / 300 V entre circuit de contact et alimentation CSA certifié
• Valeur de désengagement : > 0,1 Uc
• Position de montage : Toutes positions sans facteur de déclassement
• Tenue aux ondes de choc : 2 kV conformément à IEC61000-4-5 niveau 3
• Puissance consommée en va : 2 VA 24 V / 6 VA 240 V / 2.5 VA 48 V / 3.2 VA 110 V
• Puissance consommée en w : 1 W 48 V / 2 W 24 V / 2 W 240 V / 3.2 W 110 V
• Courant de crête : 0.001 kA pour 30 s sur excitation
• Description des bornes : (15-16-18)OC_OFF / (A1-A2)CO
• Hauteur : 78 mm
• Largeur : 22.5 mm
• Profondeur : 80 mm
• Masse du produit : 0.15 kg
