Répartiteur Etagé 4P 630 A 235x470x115 mm Linergy BS Schneider
452.79 € HT 543.35 € TTC
En stock - Il y a 1 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 1086 points de fidélité en achetant ce produit
Description

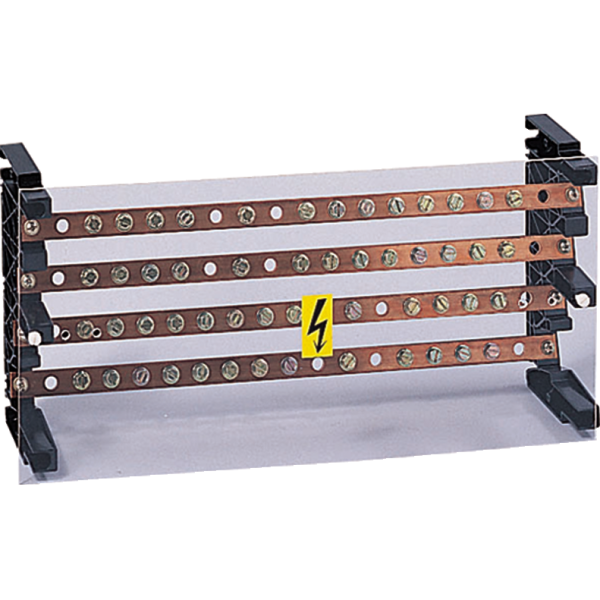

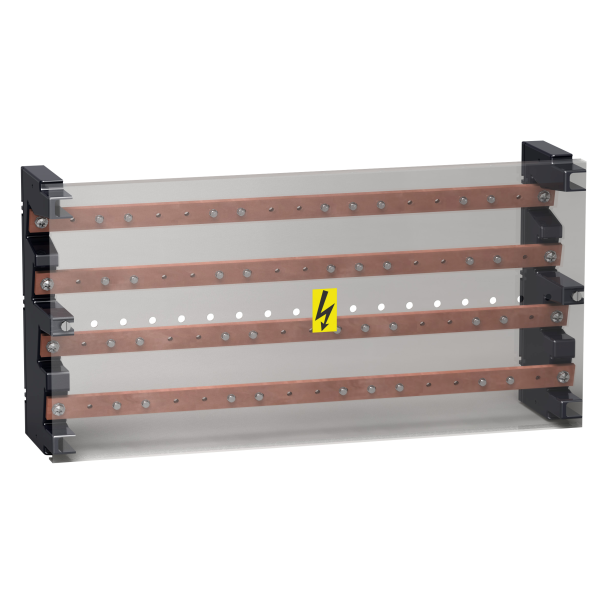

Répartiteur Etagé 4P Linergy BS Schneider

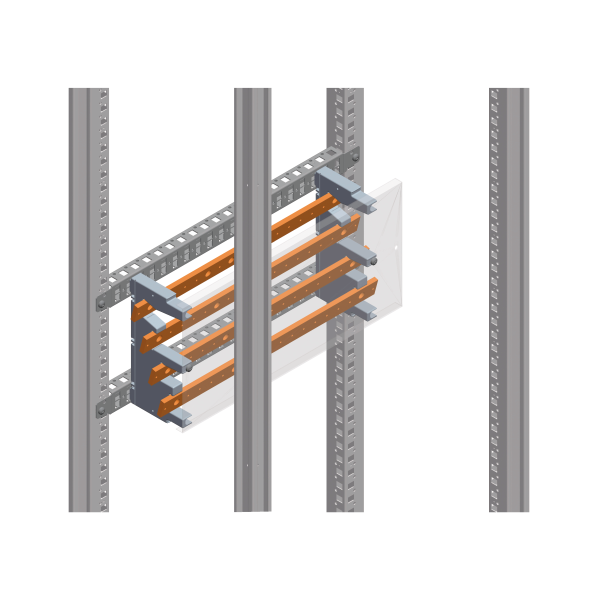

Ce répartiteur étagé Linergy BS, de la marque Schneider Electric, permet la distribution de courant électrique. Il est généralement installé dans le coffret ou l’armoire pour assurer la répartition du circuit électrique vers toutes les installations et les appareillages électriques. Ce bloc possède 4 étages dotés de 4 pôles pour répartir le réseau électrique. Ce répartiteur est compatible avec tous les circuits électriques alternatifs d’une intensité allant jusqu’à 630 A. Il est capable de résister à une tension assignée d’emploi de 440 V. Ce bloc possède des jeux de barres de 32 mm sur 8 mm pour assurer la connexion des câbles et des conducteurs de courant. L’alimentation et la répartition se font par des trous d’une section de 50 mm2.
Les + du produit :
- Mise en œuvre simple
- Connexion et branchement faciles
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Linergy BS
- Référence : SCHLVS04055
- Côtes d'encombrement : 470 x 235 x 115 mm
- Poids : 5,6 kg
- Dimension des jeux de barres : 32 x 8 mm
- Nombre de pôles : 4
Caractéristiques du produit :
- Courant assigné d’emploi : 630 A
- Tension assignée d’emploi : 440 VCA
- Tension d’isolement : 750 VCA
- Courant assigné de courte durée admissible : 25 kA pour 1s
- Courant assigné de crête admissible : 40 kA
- Indice de protection : IPXXB
Caractéristiques techniques
| Courant nominal | 630,0 A |
| Mode de pose | Vis |
| Largeur | 470,0 mm |
| Hauteur | 235,0 mm |
| Profondeur | 115,0 mm |
| Type de connexion | Visser |
| Nombre de raccordements < 6 mm² | 0 |
| Nombre de raccordements 10 mm² | 0 |
| Nombre de raccordements 25 mm² | 52 |
| Nombre de raccordements 16 mm² | 52 |
| Nombre de raccordements > 25 mm² | 52 |
| Nombre de pôles | 4,0 |
| Protégé contre les contacts | Oui |
| Nombre total de raccordements | 52 |
| Nombre de raccords < awg 6 | 0 |
| Nombre de raccords awg 6 | 52 |
| Nombre de raccords awg 4 | 52 |
| Nombre de raccords awg 2 | 52 |
| Nombre de raccords awg 4/0 | 0 |
| Nombre de raccords 250 kcmil | 0 |
| Nombre de raccords > 250 kcmil | 0 |
| Adapté à un conducteur à fil fin | Non |
| Adapté à un conducteur massif | Non |
| Adapté à un conducteur multifilaire | Non |
