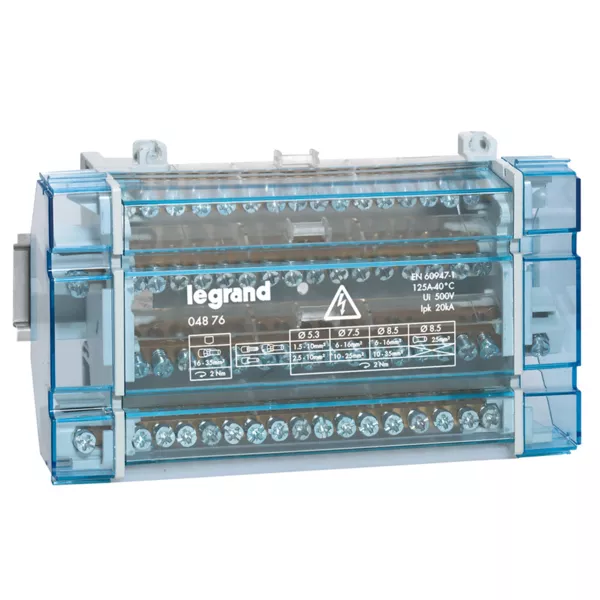

Description
Caractéristiques générales
- Répartiteurs modulaires monoblocs
- Répartition "standard"
- Raccordement avec ou sans embouts Starfix
- Tenue au fil incandescent suivant EN 60695-2-11 : 960 °C sur les supports de parties actives
- Fixation sur rail symétrique ou sur platine par 2 vis
- Livrés avec plaque arrière isolante et capots de protection face avant transparents
- Accepte le repérage Cab 3 sur chaque barreau
- Possibilité d’ajouter un bornier IP 2X pour augmenter le nombre de départs terre ou neutre (sauf réf. 048 77)
Caractéristiques produit
- Tétrapolaires à bornes
- Equipés de 4 barreaux
- Imax : 125 A
- Nbre de connexions par barreau rigide : 14 x 2,5 à 10 // 1 x 10 à 25 // 1 x 10 à 35 - (mm²)
- Nbre de connexions par barreau souple : 14 x 1,5 à 10 // 1 x 6 à 16 // 1 x 6 à 25 // 1 x 16 à 35 (mm²)
- Icc crête : 20 (kA)
- Icw : 4,5 (kA)
- Nbre de modules : 10
Les avis clients
Découvrir les 1 avis
Avis répartiteur Legrand
Bon produit. Legrand.
Pierre H, le 02/05/2014 à 20:59
Caractéristiques techniques
Nombre de raccordements 10 mm² | 14 |
Type de connexion | Visser |
Nombre de raccordements > 25 mm² | 1 |
Nombre de raccordements 25 mm² | 1 |
Nombre de pôles | 10 |
Mode de pose | Rail din |
Nombre total de raccordements | 16 |
Protégé contre les contacts | Oui |
Hauteur | 97 mm |
Profondeur | 44 mm |
Largeur | 179 mm |
