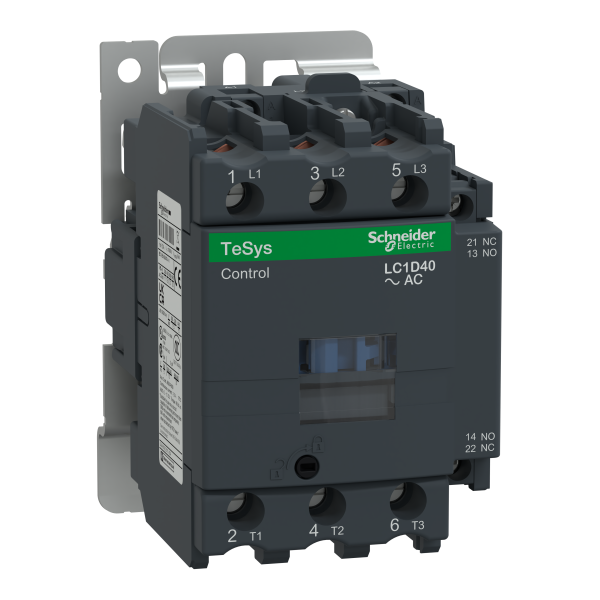

Tesys d - contacteur en60335 - 3p (3no) + 1no + 1nf - ac3

Description

Caractéristiques principales :

Gamme : TeSys
Nom du produit : TeSys D
Fonction produit : Contacteur
Nom abrégé de l'appareil : LC1D
Application du contacteur : Commande moteur (AC-3)Charge résistive (AC-1)
Catégorie d'emploi : AC-1AC-3
Description des pôles : 3P
Composition des pôles : 3F
[ue] tension assignée d'emploi :
[ie] courant assigné d'emploi : 40 A (60 A (
Puissance moteur kw : 18,5 kW à 380...400 V CA 50 Hz AC-311 kW at 220...240 V AC 50 Hz AC-322 kW at 415...440 V AC 50 Hz AC-322 kW at 500 V AC 50 Hz AC-330 kW at 660...690 V AC 50 Hz AC-3
Puissance moteur hp : 5 hp à 230/240 V CA 60 Hz pour monophasé moteurs10 hp à 230/240 V CA 60 Hz pour 3 phases moteurs3 hp at 115 V AC 60 Hz for 1 phase motors10 hp à 200/208 V CA 60 Hz pour 3 phases moteurs30 hp at 460/480 V AC 60 Hz for 3 phases motors30 hp à 575/600 V CA 60 Hz pour 3 phases moteurs
Tension circuit de commande : 230 V CA 50/60 Hz
Composition contact auxiliaire : 1F+1O
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à IEC 60947
Catégorie de surtension : III
[ith] courant thermique conventionnel : 60 A à 10 A à
Pouvoir nominal d'enclenchement irms : 800 A à 440 V CA pour circuit de puissance se conformer à IEC 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1
Pouvoir assigné de coupure : 800 A à 440 V pour circuit de puissance se conformer à IEC 60947
[icw] courant assigné de courte durée admissible : 100 A 1 s circuit de signalisation120 A 500 ms circuit de signalisation140 A 100 ms circuit de signalisation320 A 720 A 72 A 165 A
Calibre du fusible à associer : 80 A gG à 80 A gG à 10 A gG pour circuit de signalisation se conformer à IEC 60947-5-1
Impédance moyenne : 1,5 mOhm à 50 Hz - Ith 60 A pour circuit de puissance
[ui] tension assignée d'isolement : 600 V pour circuit de puissance certifications CSA600 V pour circuit de puissance certifications UL690 V pour circuit de puissance se conformer à IEC 60947-4-1690 V pour circuit de signalisation se conformer à IEC 60947-1600 V pour circuit de signalisation certifications CSA600 V pour circuit de signalisation certifications UL
Durée de vie électrique : 1,5 Mcycles 40 A AC-3 à Ue 1,4 Mcycles 60 A AC-1 à Ue
Puissance dissipée par pôle : 5,4 W AC-12,4 W AC-3
Couvercle de protection : Avec
Support de montage : PlatineRail
Normes : UL 508CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1EN 60335-1
Certifications du produit : CCCEACIECTRUA
Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm² - rigidité du câble: souple - avec extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1…4 mm² - rigidité du câble: souple - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 2 câble(s) 2,5…16 mm² - rigidité du câble: souple - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 2 câble(s) 2,5…10 mm² - rigidité du câble: souple - avec extrémité de câbleCircuit de puissance : borniers à vis-étrier 1 câble(s) 2,5…25 mm² - rigidité du câble: souple - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 1 câble(s) 2,5…25 mm² - rigidité du câble: souple - avec extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1…4 mm² - rigidité du câble: rigidePower circuit : screw clamp terminals 1 cable(s) 2.5...25 mm² - cable stiffness: solidPower circuit : screw clamp terminals 2 cable(s) 2.5...16 mm² - cable stiffness: solid
Couple de serrage : Télécommande : 1,2 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmTélécommande : 1,2 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2Power circuit : 5 N.m - on screw clamp terminals - with screwdriver flat Ø 6 to Ø 8 mm
Temps de fonctionnement : 12…26 ms fermeture4…19 ms ouverture
Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
Durée de vie mécanique : 6 Mcycles
Vitesse de commande : 3600 cyc/h à

Caractéristiques complémentaires :

Technologie bobine : Sans module d'antiparasitage intégré
Plage de tension du circuit de commande : 0,85…1,1 Uc opérationnel à 55 °C, CA 60 Hz0,3 à 0,6 Uc perte de niveau à 55 °C, CA 50/60 Hz0,8 à 1,1 Uc opérationnel à 55 °C, CA 50 Hz
Consommation moyenne à l'appel en va : 245 VA at 20 °C (cos ? 0.75) 50/60 Hz
Consommation moyenne au maintien en va : 26 VA at 20 °C (cos ? 0.3) 50/60 Hz
Dissipation thermique : 6…10 W à 50/60 Hz
Type de contacts auxiliaires : Type branchés mécaniquement (1F+1O) se conformer à IEC 60947-5-1Type contact miroir (1 "O") se conformer à IEC 60947-4-1
Fréquence circuit signalisation : 25 à 400 Hz
Courant commuté minimum : 5 mA pour circuit de signalisation
Tension de commutation minimale : 17 V pour circuit de signalisation
Temps de non-chevauchement : 1,5 ms sur désexcitation (entre contact NC + NO)1,5 ms sur excitation (entre contact NC + NO)
Résistance d'isolement : > 10 M? pour circuit de signalisation
