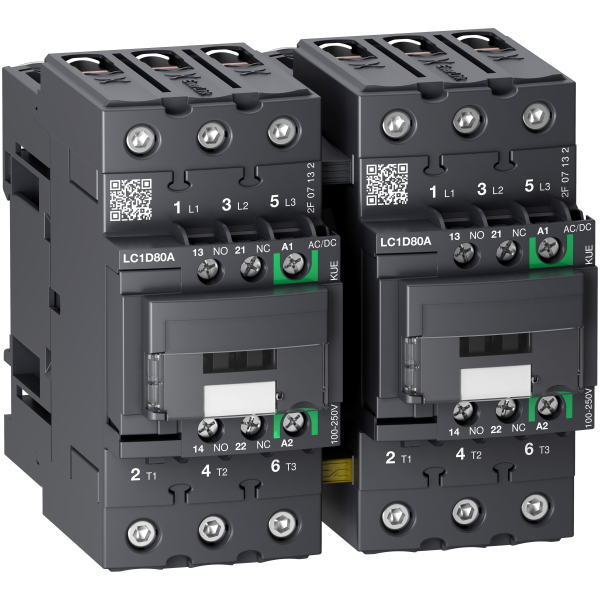

Tesys d - contacteur inverseur - 3p(3no) ac3

Description

Caractéristiques principales :

Gamme : TeSys
Nom du produit : TeSys D Green
Fonction produit : Contacteur-inverseur
Nom abrégé de l'appareil : LC2D
Application du contacteur : Commande moteur (AC-3)Charge résistive (AC-1)
Catégorie d'emploi : AC-1AC-3
Présentation du produit : Préassemblé avec jeu de barres d'inversion
Description des pôles : 3P
Composition des pôles : 3F
[ue] tension assignée d'emploi : 690 V AC 25...400 Hz pour circuit de puissance
[ie] courant assigné d'emploi : 80 A (80 A (
Puissance moteur kw : 22 kW à 220...230 V CA 50/60 Hz37 kW à 380...400 V CA 50/60 Hz37 kW à 500 V CA 50/60 Hz37 kW à 660...690 V CA 50/60 Hz
Type de circuit de commande : CA 50/60 Hz CA/CC électroniqueCC CA/CC électronique
Tension circuit de commande : 24...60 V CC24...60 V CA 50/60 Hz
Composition contact auxiliaire : 1F+1O
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à IEC 60947
Catégorie de surtension : III
[ith] courant thermique conventionnel : 80 A à 10 A à
Pouvoir nominal d'enclenchement irms : 1000 A à 440 V pour circuit de puissance se conformer à IEC 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1
Pouvoir assigné de coupure : 1000 A à 440 V pour circuit de puissance se conformer à IEC 60947
[icw] courant assigné de courte durée admissible : 100 A 1 s circuit de signalisation120 A 500 ms circuit de signalisation140 A 100 ms circuit de signalisation520 A 900 A 110 A 260 A
Calibre du fusible à associer : 125 A gG à 125 A gG à 10 A gG pour circuit de signalisation se conformer à IEC 60947-5-1
Impédance moyenne : 1,5 mOhm à 50 Hz - Ith 80 A pour circuit de puissance
[ui] tension assignée d'isolement : 690 V pour circuit de puissance se conformer à IEC 60947-4-1690 V pour circuit de signalisation se conformer à IEC 60947-1
Durée de vie électrique : 700000 cycles 80 A AC-1 = 18041)750000 cycles 66 A AC-3 = 18041)
Puissance dissipée par pôle : 9,6 W AC-19,6 W AC-3
Couvercle de protection : Avec
Type de verrouillage : Mécanique
Support de montage : PlatineRail
Normes : EN/IEC 60947-5-1EN/IEC 60947-4-1UL 60947-4-1CSA C22.2 No 60947-4-1
Certifications du produit : ULCSAEAC
Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm² - rigidité du câble: souple - avec extrémité de câbleCircuit de puissance : connecteurs à vis BTR EverLink 1 câble(s) 1…35 mm² - rigidité du câble: souple - avec extrémité de câbleCircuit de puissance : connecteurs à vis BTR EverLink 2 câble(s) 1…25 mm² - rigidité du câble: souple - avec extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: souple - avec extrémité de câbleControl circuit : screw clamp terminals 1 cable(s) 1...4 mm² - cable stiffness: solidTélécommande : borniers à vis-étrier 2 câble(s) 1…4 mm² - rigidité du câble: rigidePower circuit : EverLink BTR screw connectors 1 cable(s) 1...35 mm² - cable stiffness: solidPower circuit : EverLink BTR screw connectors 2 cable(s) 1...25 mm² - cable stiffness: solidControl circuit : screw clamp terminals 1 cable(s) 1...4 mm² - cable stiffness: flexibleControl circuit : screw clamp terminals 2 cable(s) 1...4 mm² - cable stiffness: flexiblePower circuit : EverLink BTR screw connectors 1 cable(s) 1...35 mm² - cable stiffness: flexiblePower circuit : EverLink BTR screw connectors 2 cable(s) 1...25 mm² - cable stiffness: flexible
Couple de serrage : Télécommande : 1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmTélécommande : 1,7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2Circuit de puissance : 8 N.m - sur connecteurs à vis BTR EverLink - câble 25…35 mm² hexagonal 4 mmCircuit de puissance : 5 N.m - sur connecteurs à vis BTR EverLink - câble 1…25 mm² hexagonal 4 mm
Temps de fonctionnement : De 55 à 65 ms fermeture20...80 ms ouverture (date code >= 18041)
Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
Durée de vie mécanique : 6 Mcycles (date code >= 18041)
Vitesse de commande : 3600 cyc/h à

Caractéristiques complémentaires :

Technologie bobine : Limitation de crête bidirectionnelle intégrée
Plage de tension du circuit de commande : 0,85…1,1 Uc opérationnel à 60 °C
Consommation moyenne à l'appel en va : 15 VA à 20 °C 50/60 Hz
Consommation moyenne à l'appel en w : 16 W à 20 °C
Consommation moyenne au maintien en va : 1 VA à 20 °C 50/60 Hz
Consommation moyenne au maintien en w : 0,7 W à 20 °C
Dissipation thermique : 0,7 W à 50/60 Hz
Type de contacts auxiliaires : Type branchés mécaniquement (1F+1O) se conformer à IEC 60947-5-1Type contact miroir (1 "O") se conformer à IEC 60947-4-1
Fréquence circuit signalisation : 25 à 400 Hz
Courant commuté minimum : 5 mA pour circuit de signalisation
Tension de commutation minimale : 17 V pour circuit de signalisation
Temps de non-chevauchement : 1,5 ms sur désexcitation (entre contact NC + NO)1,5 ms sur excitation (entre contact NC + NO)
Résistance d'isolement : > 10 M? pour circuit de signalisation
