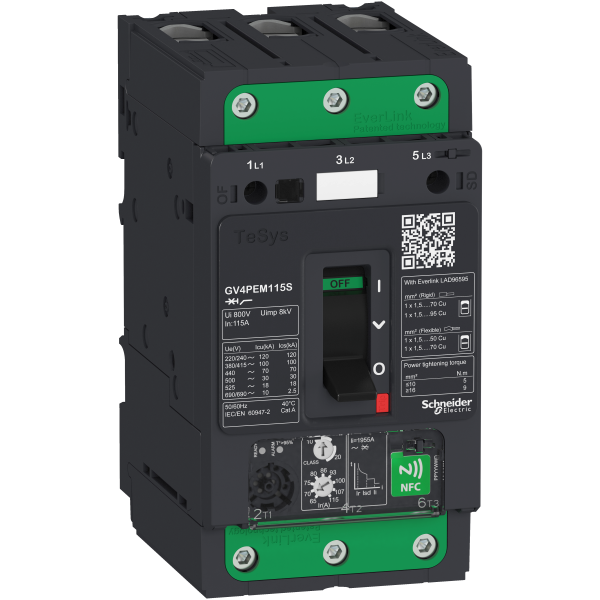

Photo(s) non contractuelle(s)
Tesys gv - disjoncteur magnéto-thermique - in 115a - 25ka - everlink
437.68 € HT 525.22 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 33-38 jours Délai estimatif
Jusqu'à 1050 points de fidélité en achetant ce produit
Description
Caractéristiques principales :Gamme : TeSys
Nom du produit : TeSys GV4
Nom abrégé de l'appareil : GV4P
Fonction produit : Disjoncteur magnéto-thermique
Fonction de l’appareil : Moteur
Description des pôles : 3P
Catégorie d'emploi : A
Technologie de déclencheur : ÉlectroniqueThermique-magnétique
Type de protection : Protection court-circuit à la masseProtection court retardCourt-circuitSurchargeDéséquilibre de phaseRotor verrouilléPerte de phaseLong départPanne
Classe de déclenchement moteur : 1020
In courant assigné d'emploi : 115 A
Pouvoir de coupure : 35 kA à 208Y/120 V CA 50/60 Hz selon UL 6094735 kA à 240 V CA 50/60 Hz selon UL 6094718 kA à 480Y/277 V CA 50/60 Hz selon UL 6094714 kA à 600Y/347 V CA 50/60 Hz selon UL 60947[Icu] : 50 kA à 220...240 V CA 50/60 Hz selon IEC 60947-2[Icu] : 25 kA à 380...415 V CA 50/60 Hz selon IEC 60947-2[Icu] : 20 kA à 440 V CA 50/60 Hz selon IEC 60947-2[Icu] : 10 kA à 500 V CA 50/60 Hz selon IEC 60947-2
[ics] pouvoir assigné de coupure de service en court-circuit : 50 kA : à 220...240 V CA 50/60 Hz selon IEC 60947-225 kA : à 380...415 V CA 50/60 Hz selon IEC 60947-220 kA : à 440 V CA 50/60 Hz selon IEC 60947-210 kA : à 500 V CA 50/60 Hz selon IEC 60947-2
Calibre du déclencheur : 65...115 A
Type de commande : Par maneton
Caractéristiques complémentaires :
Protocole de communication : NFC
[ue] tension assignée d'emploi : 690 V CA 50/60 Hz se conformer à IEC 60947-2
Puissance moteur kw : 110 kW à 660...690 V CA 50/60 Hz37 kW à 400...415 V CA 50/60 Hz45 kW à 400...415 V CA 50/60 Hz45 kW à 500 V CA 50/60 Hz55 kW à 400...415 V CA 50/60 Hz55 kW à 500 V CA 50/60 Hz75 kW à 500 V CA 50/60 Hz75 kW à 660...690 V CA 50/60 Hz90 kW à 660...690 V CA 50/60 Hz
[uimp] tension assignée de tenue aux chocs : 8 kV selon IEC 60947-2
[ui] tension assignée d'isolement : 800 V se conformer à IEC 60947-2
Mode d'installation : Par clipsPar vis
Support de montage : Rail DIN symétrique 35 mmProfilé symétrique 75mmPlatine
Aptitude au sectionnement : Oui selon IEC 60947-1
Durée de vie mécanique : 40000 cycle
Durée de vie électrique : 10000 cycle pour AC-3 à 440 V In/25000 cycle pour AC-3 à 440 V In
Signalisation locale : Vert repère pour présence de contacts auxiliaires
Nombre d'emplacements : 1 slot(s) pour alarm switch contact de signalisation d'erreur (kit enfichable)1 slot(s) pour voltage release electrical remote tripping (kit enfichable)1 slot(s) pour interrupteur secondaire contact ouvert/fermé (kit enfichable)
Pas de raccordement : 27 mm
Mode de raccordement : Connecteurs à vis BTR EverLink - emplacement: haut prise 1 câble(s) 1,5...70 mm² (rigide)Connecteurs à vis BTR EverLink - emplacement: haut socket 1 câble(s) 1,5…50 mm² (souple)Connecteurs à vis BTR EverLink - emplacement: bas prise 1 câble(s) de 2,5 à 95 mm² (rigide)Connecteurs à vis BTR EverLink - emplacement: bas prise 1 câble(s) 2,5…70 mm² (souple)
Couple de serrage : 9 N.m pour 16…95 mm²5 N.m pour 1,5…10 mm²
Longueur de dénudage des fils : 20 mm
Labels qualité : CE
Normes : EN/IEC 60947-2EN/IEC 60947-4-1UL 60947-4-1CSA C22.2 No 60947-4-1
Hauteur : 155 mm
Largeur : 81 mm
Profondeur : 116 mm
Poids : 1,45 kg
Couleur : Gris (RAL 7016)
Caractéristiques techniques
| Largeur | 81 mm |
| Hauteur | 155 mm |
| Profondeur | 116 mm |
| Puissance de fonctionnement nominale, ac-3, 400 v | 55 kW |
| Avec commutateur auxiliaire intégré | Non |
| Courant permanent nominal (iu) | 115 A |
| Avec déclencheur à sous-tension intégré | Non |
| Nombre de pôles | 3 |
| Tension de fonctionnement normale | 690 V |
| Tension de fonctionnement normale | 690 V |
| Réglage de courant du déclencheur de surcharge | 65 A |
| Réglage de courant du déclencheur de surcharge | 115 A |
| Indice de protection (ip) | Ip40 |
| Avec protection thermique | Oui |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Levier |
| Technique de déclenchement | Électronique |
| Courant de commutation de court-circuit limite nominal icu à 400 v, ca | 25 kA |
| Plage de réglage du déclencheur de court-circuit non retardé | 1955 A |
| Plage de réglage du déclencheur de court-circuit non retardé | 1955 A |
| Sensible à une défaillance de phase | Oui |
| Type de construction de l'appareil | Appareil complet installé dans un boîtier |
| Puissance de fonctionnement nominale, ca-3, 230 v | 30 kW |
