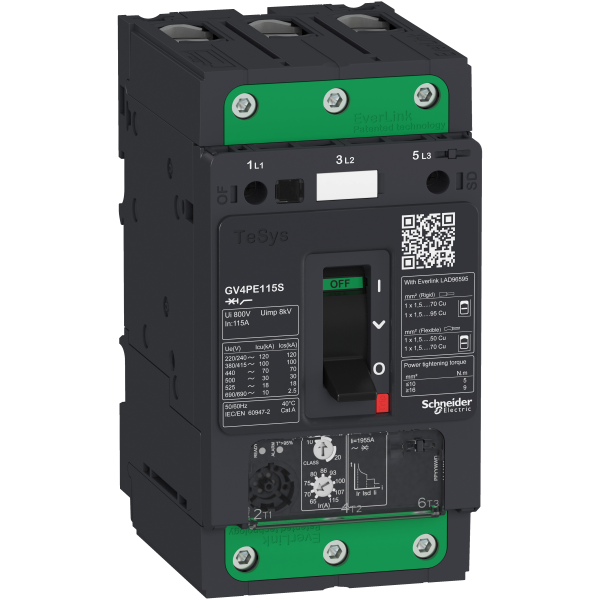

Tesys gv - disjoncteur magnéto-thermique - in 50a - 25ka - everlink
248.50 € HT 298.20 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 596 points de fidélité en achetant ce produit
Description
Disjoncteur Magnétothermique EverlinkSchneider Electric
Ce disjoncteur magnétothermique TeSys GV, de la marque Schneider Electric, est un dispositif de sécurité et de commande utilisé dans la protection des moteurs électriques. Il permet de surveiller le réseau d’installation et d’interrompre automatiquement l’alimentation de l’appareil en cas de court-circuit ou de surchauffe. Ce dispositif est équipé d’un déclencheur magnétothermique d’un calibre de 50 A, doté d’un pouvoir de coupure de 25 kA. Ce disjoncteur sert également à contrôler la circulation du courant d’alimentation du moteur grâce à son maneton de commande. Cet appareil est en mesure de protéger tout moteur installé sur un réseau triphasé, avec une puissance allant de 11 à 45 kW.
Les + du produit :
- Peut être monté sur une platine, un rail ou un profilé symétrique
- Raccordement par des connecteurs à vis Everlink
Caractéristiques principales :
- Gamme : TeSys
- Nom du produit : TeSys GV4
- Nom abrégé de l'appareil : GV4P
- Fonction produit : Disjoncteur
- Fonction de l’appareil : Moteur
- Description des pôles : 3P
- Catégorie d'emploi : A
- Technologie de déclencheur : ÉlectroniqueThermique-magnétique
- Type de protection : Protection court-circuit à la masseProtection court retardCourt-circuitSurchargeDéséquilibre de phasePerte de phase
- Classe de déclenchement moteur : 1020
- In courant assigné d'emploi : 50 A
- Pouvoir de coupure : 35 kA à 208Y/120 V CA 50/60 Hz selon UL 6094735 kA à 240 V CA 50/60 Hz selon UL 6094718 kA à 480Y/277 V CA 50/60 Hz selon UL 6094714 kA à 600Y/347 V CA 50/60 Hz selon UL 60947[Icu] : 50 kA à 220...240 V CA 50/60 Hz selon IEC 60947-2[Icu] : 25 kA à 380...415 V CA 50/60 Hz selon IEC 60947-2[Icu] : 20 kA à 440 V CA 50/60 Hz selon IEC 60947-2[Icu] : 10 kA à 500 V CA 50/60 Hz selon IEC 60947-2
- [ics] pouvoir assigné de coupure de service en court-circuit : 50 kA : à 220...240 V CA 50/60 Hz selon IEC 60947-225 kA : à 380...415 V CA 50/60 Hz selon IEC 60947-220 kA : à 440 V CA 50/60 Hz selon IEC 60947-210 kA : à 500 V CA 50/60 Hz selon IEC 60947-2
- Calibre du déclencheur : 20...50 A
- Type de commande : Par maneton
Caractéristiques complémentaires :
- [ue] tension assignée d'emploi : 690 V CA 50/60 Hz se conformer à IEC 60947-2
- Puissance moteur kw : 11 kW à 400...415 V CA 50/60 Hz15 kW à 400...415 V CA 50/60 Hz15 kW à 500 V CA 50/60 Hz22 kW à 400...415 V CA 50/60 Hz22 kW à 500 V CA 50/60 Hz22 kW à 660...690 V CA 50/60 Hz30 kW à 500 V CA 50/60 Hz30 kW à 660...690 V CA 50/60 Hz37 kW à 660...690 V CA 50/60 Hz45 kW à 660...690 V CA 50/60 Hz18.5 kW à 400...415 V CA 50/60 Hz18,5 kW à 500 V CA 50/60 Hz18,5 kW à 660...690 V CA 50/60 Hz
- [uimp] tension assignée de tenue aux chocs : 8 kV selon IEC 60947-2
- [ui] tension assignée d'isolement : 800 V se conformer à IEC 60947-2
- Mode d'installation : Par clipsPar vis
- Support de montage : Rail DIN symétrique 35 mmProfilé symétrique 75mmPlatine
- Aptitude au sectionnement : Oui selon IEC 60947-1
- Durée de vie mécanique : 40000 cycle
- Durée de vie électrique : 10000 cycle pour AC-3 à 440 V In20000 cycle pour AC-3 à 440 V In/2
- Signalisation locale : Vert repère pour présence de contacts auxiliaires
- Nombre d'emplacements : 1 slot(s) pour alarm switch contact de signalisation d'erreur (kit enfichable)1 slot(s) pour voltage release electrical remote tripping (kit enfichable)1 slot(s) pour interrupteur secondaire contact ouvert/fermé (kit enfichable)
- Pas de raccordement : 27 mm
- Mode de raccordement : Connecteurs à vis BTR EverLink - emplacement: haut prise 1 câble(s) 1,5...70 mm² (rigide)Connecteurs à vis BTR EverLink - emplacement: haut socket 1 câble(s) 1,5…50 mm² (souple)Connecteurs à vis BTR EverLink - emplacement: bas prise 1 câble(s) de 2,5 à 95 mm² (rigide)Connecteurs à vis BTR EverLink - emplacement: bas prise 1 câble(s) 2,5…70 mm² (souple)
- Couple de serrage : 9 N.m pour 16…95 mm²5 N.m pour 1,5…10 mm²
- Longueur de dénudage des fils : 20 mm
- Labels qualité : CE
- Normes : EN/IEC 60947-2EN/IEC 60947-4-1UL 60947-4-1CSA C22.2 No 60947-4-1
- Hauteur : 155 mm
- Largeur : 81 mm
- Profondeur : 116 mm
- Poids : 1,45 kg
- Couleur : Gris (RAL 7016)
Caractéristiques techniques
| Largeur | 81 mm |
| Hauteur | 155 mm |
| Profondeur | 116 mm |
| Puissance de fonctionnement nominale, ac-3, 400 v | 22 kW |
| Avec commutateur auxiliaire intégré | Non |
| Courant permanent nominal (iu) | 50 A |
| Avec déclencheur à sous-tension intégré | Non |
| Nombre de pôles | 3 |
| Tension de fonctionnement normale | 0 V |
| Tension de fonctionnement normale | 690 V |
| Réglage de courant du déclencheur de surcharge | 50 A |
| Réglage de courant du déclencheur de surcharge | 20 A |
| Indice de protection (ip) | Ip40 |
| Avec protection thermique | Oui |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Levier |
| Technique de déclenchement | Électronique |
| Courant de commutation de court-circuit limite nominal icu à 400 v, ca | 25 kA |
| Plage de réglage du déclencheur de court-circuit non retardé | 850 A |
| Plage de réglage du déclencheur de court-circuit non retardé | 850 A |
| Sensible à une défaillance de phase | Oui |
| Type de construction de l'appareil | Appareil complet installé dans un boîtier |
| Puissance de fonctionnement nominale, ca-3, 230 v | 11 kW |
