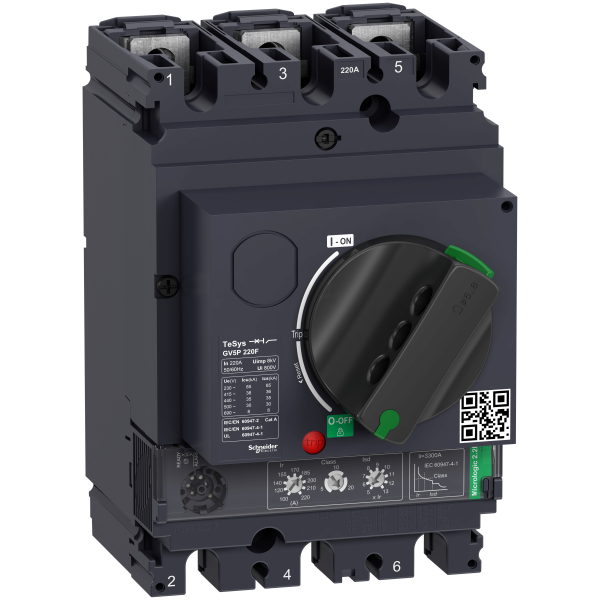

Tesys gv - disjoncteur moteur - 100 à 220a - 36ka - 3p - magnéto-thermique
1128.32 € HT 1353.98 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 2707 points de fidélité en achetant ce produit
Description
Caractéristiques principales :Gamme : TeSys
Nom du produit : TeSys GV5
Nom de l'appareil : GV5P
Fonction produit : Motor circuit breaker
Fonction de l’appareil : Motor protection
Type de protection : Protection instantanée contre court-circuitProtection contre les surchargesProtection contre les courts-circuitsDéséquilibre de phasePerte de phase
Catégorie d'emploi : Catégorie A se conformer à IEC 60947-2
Type de commande : Poignée rotative directe
Aptitude au sectionnement : Oui se conformer à EN/IEC 60947-2
Nombre de pôles : 3P
[ue] tension assignée d'emploi : 690 V CA 50/60 Hz
In courant assigné d'emploi : 220 A at 65 °C
Code pouvoir de coupure : F (36 kA)
Pouvoir de coupure : 8 kA Icu à 660/690 V CA 50/60 Hz se conformer à IEC 60947-230 kA Icu à 500 V CA 50/60 Hz se conformer à IEC 60947-236 kA Icu at 400/415 V AC 50/60 Hz conforming to IEC 60947-2
[ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 500 V CA 50/60 Hz se conformer à IEC 60947-2100 % à 400/415 V CA 50/60 Hz se conformer à IEC 60947-2100 % à 660/690 V CA 50/60 Hz se conformer à IEC 60947-2
[ui] tension d'isolement : 800 V CA 50/60 Hz se conformer à IEC 60947-2
[uimp] tension assignée de tenue aux chocs : 8 kV
Catégorie de surtension : III
Nom du déclencheur : Micrologic 2.2 M
Calibre du déclencheur : 220 A
Type de déclencheur : Électronique
Courant de déclenchement magnétique : 3300 A
[isd] plage de réglage du seuil court retard : 5...13 x Ir adjustable 9 settings
Zone de réglage de protection thermique : 100...220 A adjustable 9 settings
Classe de surcharge thermique : Classe 10 conformément à IEC 60947-4-1Classe 20 se conformer à IEC 60947-4-1Class 5 conforming to IEC 60947-4-1
Sensibilité à une perte de phase : Oui se conformer à IEC 60947-4-1
Durée de vie mécanique : 20000 cycle
Durée de vie électrique : 10000 cycles for AC-3 at 400/415 V In
Vitesse de commande maximale :
Service assigné : Continuous
Puissance dissipée par pôle : 17.6 W
Caractéristiques complémentaires :
Puissance moteur kw : 110 kW à 500 V CA 50/60 Hz90...110 kW at 400/415 V AC 50/60 Hz110...132 kW at 660/690 V AC 50/60 Hz
Signalisation locale : DEL 95 % IthDEL prête
Normes : EN/IEC 60947-1EN/IEC 60947-4-1EN/IEC 60947-2UL 60947-4-1CSA C22.2 No 60947-4-1
Certifications du produit : EAC (pending)EAC (pending)IECEE CB Scheme
Mode de fixation : Par vis
Position de montage : Horizontal et vertical
Mode de raccordement : Power circuit bars - busbar cross section: 25 x 6 mmPower circuit lugs - external diameter: 25 mm
Pas de raccordement : 35 mm sans épanouisseurs
Couple de serrage : 15 N.m screw : M8
Largeur : 105 mm
Hauteur : 161 mm
Profondeur : 155 mm
Poids : 2,6 kg
Couleur : Anthracite (RAL 7016)
Caractéristiques techniques
| Largeur | 105 mm |
| Hauteur | 161 mm |
| Profondeur | 155 mm |
| Puissance de fonctionnement nominale, ac-3, 400 v | 110 kW |
| Avec commutateur auxiliaire intégré | Non |
| Courant permanent nominal (iu) | 220 A |
| Avec déclencheur à sous-tension intégré | Non |
| Nombre de pôles | 3 |
| Tension de fonctionnement normale | 690 V |
| Réglage de courant du déclencheur de surcharge | 100 A |
| Indice de protection (ip) | Ip40 |
| Avec protection thermique | Oui |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Bouton rotatif |
| Technique de déclenchement | Électronique |
| Puissance de fonctionnement nominale, ca-3, 230 v | 63 kW |
| Courant de commutation de court-circuit limite nominal icu à 400 v, ca | 36 kA |
| Plage de réglage du déclencheur de court-circuit non retardé | 3300 A |
| Sensible à une défaillance de phase | Oui |
| Type de construction de l'appareil | Appareil complet installé dans un boîtier |
