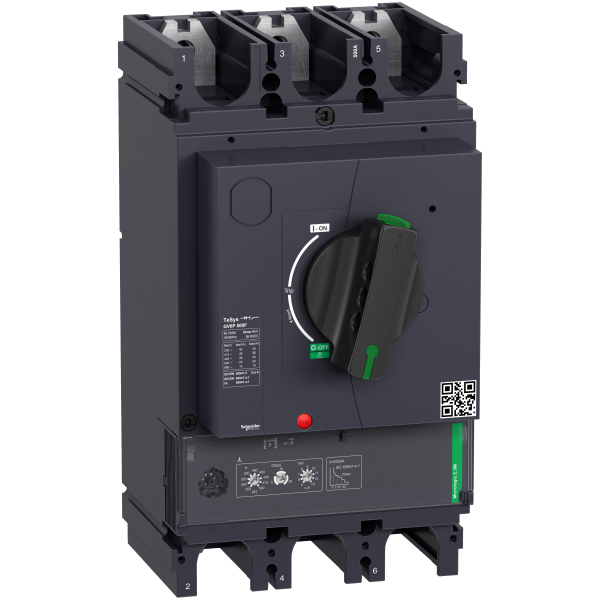

Tesys gv - disjoncteur moteur - 250 à 500a - 36ka - 3p - magnéto-thermique

Description

Caractéristiques principales :

Gamme : TeSys
Nom du produit : TeSys GV6
Nom de l'appareil : GV6P
Fonction produit : Motor circuit breaker
Fonction de l’appareil : Motor protection
Type de protection : Protection instantanée contre court-circuitProtection contre les surchargesProtection contre les courts-circuitsDéséquilibre de phasePerte de phase
Catégorie d'emploi : Catégorie A se conformer à IEC 60947-2
Type de commande : Poignée rotative directe
Aptitude au sectionnement : Oui se conformer à EN/IEC 60947-2
Nombre de pôles : 3P
[ue] tension assignée d'emploi : 690 V CA 50/60 Hz
In courant assigné d'emploi : 500 A at 65 °C
Code pouvoir de coupure : F (36 kA)
Pouvoir de coupure : 10 kA Icu à 660/690 V CA 50/60 Hz se conformer à IEC 60947-225 kA Icu à 500 V CA 50/60 Hz se conformer à IEC 60947-236 kA Icu at 400/415 V AC 50/60 Hz conforming to IEC 60947-2
[ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 500 V CA 50/60 Hz se conformer à IEC 60947-2100 % à 400/415 V CA 50/60 Hz se conformer à IEC 60947-2100 % à 660/690 V CA 50/60 Hz se conformer à IEC 60947-2
[ui] tension d'isolement : 800 V CA 50/60 Hz se conformer à IEC 60947-2
[uimp] tension assignée de tenue aux chocs : 8 kV
Catégorie de surtension : III
Nom du déclencheur : Micrologic 2.3 M
Calibre du déclencheur : 500 A
Type de déclencheur : Électronique
Courant de déclenchement magnétique : 6500 A
[isd] plage de réglage du seuil court retard : 5...13 x Ir adjustable 9 settings
Zone de réglage de protection thermique : 250...500 A adjustable 9 settings
Classe de surcharge thermique : Classe 10 conformément à IEC 60947-4-1Classe 20 se conformer à IEC 60947-4-1Class 5 conforming to IEC 60947-4-1
Sensibilité à une perte de phase : Oui se conformer à IEC 60947-4-1
Durée de vie mécanique : 15000 cycle
Durée de vie électrique : 4000 cycles for AC-3 at 400/415 V In
Vitesse de commande maximale :
Service assigné : Continuous
Puissance dissipée par pôle : 39.7 W

Caractéristiques complémentaires :

Puissance moteur kw : 200...250 kW at 400/415 V AC 50/60 Hz250...315 kW at 500 V AC 50/60 Hz315...400 kW at 660/690 V AC 50/60 Hz
Signalisation locale : DEL 95 % IthDEL prête
Normes : EN/IEC 60947-1EN/IEC 60947-4-1EN/IEC 60947-2UL 60947-4-1CSA C22.2 No 60947-4-1
Certifications du produit : EAC (pending)EAC (pending)IECEE CB Scheme
Mode de fixation : Par vis
Position de montage : Horizontal et vertical
Mode de raccordement : Power circuit bars - busbar cross section: 32 x 10 mmPower circuit lugs - external diameter: 32 mm
Pas de raccordement : 45 mm without spreaders
Couple de serrage : 50 N.m screw : M10
Largeur : 140 mm
Hauteur : 255 mm
Profondeur : 179 mm
Poids : 6,7 kg
Couleur : Anthracite (RAL 7016)
