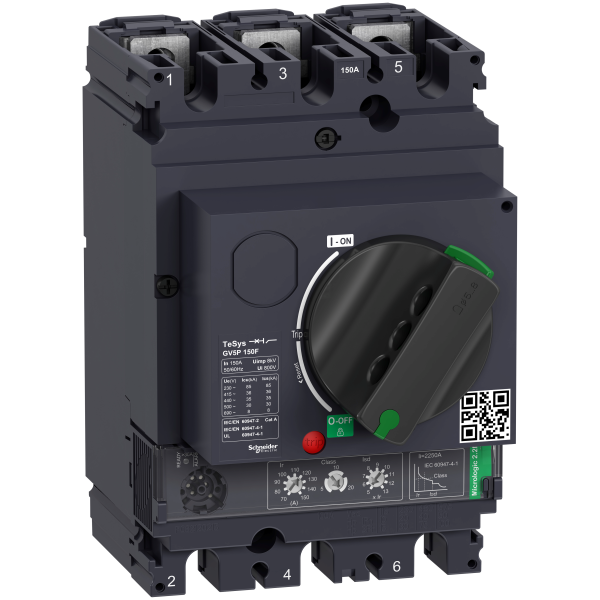

Tesys gv - disjoncteur moteur - 70 à 150a - 36ka - 3p - magnéto-thermique

Description

Caractéristiques principales :

Gamme : TeSys
Nom du produit : TeSys GV5
Nom de l'appareil : GV5P
Fonction produit : Motor circuit breaker
Fonction de l’appareil : Motor protection
Type de protection : Protection instantanée contre court-circuitProtection contre les surchargesProtection contre les courts-circuitsDéséquilibre de phasePerte de phase
Catégorie d'emploi : Catégorie A se conformer à IEC 60947-2
Type de commande : Poignée rotative directe
Aptitude au sectionnement : Oui se conformer à EN/IEC 60947-2
Nombre de pôles : 3P
[ue] tension assignée d'emploi : 690 V CA 50/60 Hz
In courant assigné d'emploi : 150 A at 65 °C
Code pouvoir de coupure : F (36 kA)
Pouvoir de coupure : 8 kA Icu à 660/690 V CA 50/60 Hz se conformer à IEC 60947-230 kA Icu à 500 V CA 50/60 Hz se conformer à IEC 60947-236 kA Icu at 400/415 V AC 50/60 Hz conforming to IEC 60947-2
[ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 500 V CA 50/60 Hz se conformer à IEC 60947-2100 % à 400/415 V CA 50/60 Hz se conformer à IEC 60947-2100 % à 660/690 V CA 50/60 Hz se conformer à IEC 60947-2
[ui] tension d'isolement : 800 V CA 50/60 Hz se conformer à IEC 60947-2
[uimp] tension assignée de tenue aux chocs : 8 kV
Catégorie de surtension : III
Nom du déclencheur : Micrologic 2.2 M
Calibre du déclencheur : 150 A
Type de déclencheur : Électronique
Courant de déclenchement magnétique : 2250 A
[isd] plage de réglage du seuil court retard : 5...13 x Ir adjustable 9 settings
Zone de réglage de protection thermique : 70...150 A adjustable 9 settings
Classe de surcharge thermique : Classe 10 conformément à IEC 60947-4-1Classe 20 se conformer à IEC 60947-4-1Class 5 conforming to IEC 60947-4-1
Sensibilité à une perte de phase : Oui se conformer à IEC 60947-4-1
Durée de vie mécanique : 40000 cycle
Durée de vie électrique : 20000 cycles for AC-3 at 400/415 V In
Vitesse de commande maximale :
Service assigné : Continuous
Puissance dissipée par pôle : 9.2 W

Caractéristiques complémentaires :

Puissance moteur kw : 55...75 kW at 400/415 V AC 50/60 Hz75...90 kW at 500 V AC 50/60 Hz90...110 kW at 660/690 V AC 50/60 Hz
Signalisation locale : DEL 95 % IthDEL prête
Normes : EN/IEC 60947-1EN/IEC 60947-4-1EN/IEC 60947-2UL 60947-4-1CSA C22.2 No 60947-4-1
Certifications du produit : EAC (pending)EAC (pending)IECEE CB Scheme
Mode de fixation : Par vis
Position de montage : Horizontal et vertical
Mode de raccordement : Power circuit bars - busbar cross section: 25 x 6 mmPower circuit lugs - external diameter: 25 mm
Pas de raccordement : 35 mm sans épanouisseurs
Couple de serrage : 15 N.m screw : M8
Largeur : 105 mm
Hauteur : 161 mm
Profondeur : 155 mm
Poids : 2,4 kg
Couleur : Anthracite (RAL 7016)
