Photo(s) non contractuelle(s)

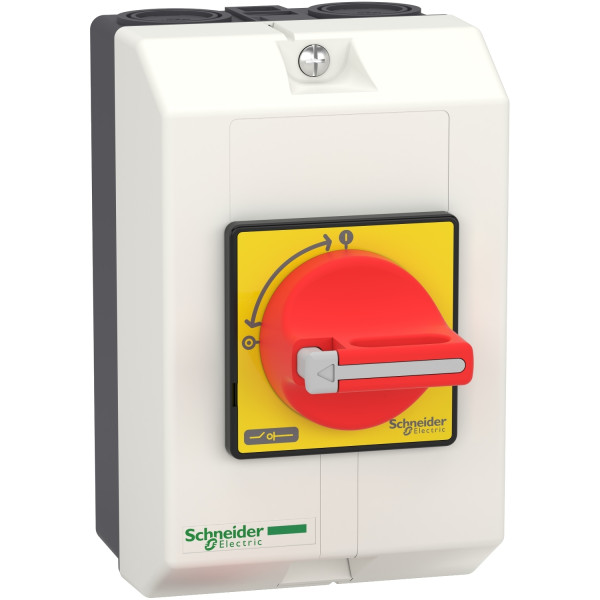

Tesys vario - interrupteur-sectionneur en coffret - 3p - 20a
Prix sur consultation
Description
Caractéristiques principales :Gamme : TeSys
Nom du produit : TeSys VARIO
Nom abrégé de l'appareil : VCF
Fonction produit : Enclosed emergency stop switch disconnector
Niveau de performance : Hautes performances
Description des pôles : 3P
Type de commande : Poignée rotative
Couleur de poignée : Rouge
Couleur du plastron de la commande : Jaune
Cadenas de poignée rotative : 1 à 3 cadenas avec 4…8 mm
Caractéristiques complémentaires :
Marquage : 0 - 1
[ue] tension assignée d'emploi : 690 V CA
[uimp] tension assignée de tenue aux chocs : 8 kV
[ithe] courant thermique d'emploi sous enveloppe : 20 A
[ie] courant assigné d'emploi : 14,5 A AC-23A 400 V
Puissance assignée d'emploi en w : 7,5 kW à 400 V AC-235,5 kW à 400 V AC-3
Classe de service intermittent : 30
Pouvoir de fermeture : 250 A à 400 V AC-21A250 A à 400 V AC-22A250 A à 400 V AC-23A
[icm] pouvoir assigné de fermeture en court-circuit : 1 kA à 400 V au Ipeak
[icw] courant assigné de courte durée admissible : 300 A à 400 V pendant 1 s
Courant nominal de court-circuit conditionnel : 10 kA à 400 V - fusible associé 25 A aM10 kA à 400 V - fusible associé 25 A gG
Pouvoir de coupure : 200 A à 400 V (AC-21A)200 A à 400 V (AC-22A)200 A à 400 V (AC-23A)
Durée de vie mécanique : 100000 cycle
Durée de vie électrique : 30000 cycle DC-1 à 5100000 cycle AC-21
Caractéristique d'environnement : Standard
Aptitude au sectionnement : Oui
Mode de raccordement : Circuit de puissance : borniers à vis-étrier câble 2,5…4 mm² - rigidité du câble: souple - avec embout extrémité de câbleTerre protectrice : borniers à vis-étrier câble 2,5…4 mm² - rigidité du câble: souple - avec embout extrémité de câbleShield cable earth : cable clips
Couple de serrage : 2,1 N.m - sur borniers à vis-étrier
Tenue au feu : 960 °C se conformer à IEC 60595-2-1
Dimension de base : 60 x 60 mm
Hauteur : 146 mm
Largeur : 90 mm
Profondeur : 131 mm
Poids : 0,5 kg
Caractéristiques techniques
| Puissance de fonctionnement nominale, ac-3, 400 v | 5,5 kW |
| Courant permanent nominal (iu) | 20 A |
| Nombre de pôles | 3 |
| Intensité de court-circuit nominale conditionnelle iq | 10 kA |
| Classe de protection (ip), face avant | Ip65 |
| Nombre d'interrupteurs | 1 |
| Verrouillable | Oui |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition interrupteur de dispositif d'arrêt d'urgence | Oui |
| Finition de l'élément d'actionnement | Bouton rotatif |
| Finition interrupteur général | Oui |
| Finition interrupteur de sécurité | Non |
| Finition interrupteur de maintenance/réparation | Non |
| Puissance de fonctionnement nominale, ac-23, 400 v | 7,5 kW |
| Courant nominal de courte durée admissible icw | 0,3 kA |
| Couleur de l'élément d'actionnement | Rouge |
| Convient pour montage au sol | Non |
| Adapté à une fixation frontale à 4 trous | Oui |
| Adapté à une fixation frontale centrale | Non |
| Adapté à un montage en distributeur | Non |
| Adapté à un montage intermédiaire | Non |
| Tension de fonctionnement nominale max. ue en ca | 690 V |
| Commande motorisée en option | Non |
| Déclencheur voltmétrique en option | Non |
| Type de construction de l'appareil | Appareil complet installé dans un boîtier |
| Courant permanent nominal, ac-21, 400 v | 20 A |
| Finition de l'inverseur | Non |
| Courant permanent nominal, ac-23, 400 v | 14,5 A |
| Nombre de contacts auxiliaires à fermeture | 0 |
| Nombre de contacts auxiliaires à ouverture | 0 |
| Tension de fonctionnement normale | 690 V |
| Tension de fonctionnement normale | 0 V |
| Nombre de contacts auxiliaires à deux directions | 0 |
| Puissance de commutation à 400 v | 11 kW |
