Transformateur de commande et signal mono bornes à vis - prim 230/400 V/sec 24/48 V - 160 VA
112.86 € HT 135.43 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 11-16 jours Délai estimatif
Jusqu'à 270 points de fidélité en achetant ce produit
Description
Transformateur de commande et signal mono bornes à vis
Ce transformateur de commande et de sécurité, de la marque Legrand, sert à alimenter les dispositifs de commande, de protection et de signalisation de sécurité à basse tension du coffret. Il reçoit une tension d’entrée de 230 à 400 V et la réduit en une sortie de 24 à 48 V. Cet appareil est indispensable pour adapter sous secteur les équipements modulaires comme les contacteurs, les relais, les automates, les dispositifs d’alarme ou les voyants. Ce transformateur est équipé de bornes à vis et d’une barrette de couplage pour le raccordement de câbles de sortie.
Les + du produit :
- Possibilité de fixation directe sur rail symétrique
- Parties actives protégées par capot
Caractéristiques générales :
- Commande et sécurité (24 V) Commande et séparation (48 V)
- IP 2x ou xxB jusqu’à 400 VA
- IP xxA au-delà de 400 VA
- IK 04
- Conformes aux normes IEC EN 61558-2-2 et 2-4 ou 2-6, UL506 et CSA C22-2-N°66
- Agréments UL USA et Canada
- Produits adaptés à la réalisation d'équipements conformes aux normes EN 61131-2, EN 60204-1 et EN 60439-1
- Parties actives protégées par capot jusqu'à 1 000 VA
- Filtrage des parasites (sauf réf. 442 16/17/18)
- Possibilité de fixation directe sur rail symétrique jusqu’à 250 VA
- Livrés avec barrette pour connexion 0 V secondaire/masse jusqu’à 1 000 VA
Caractéristiques du produit :
- 24-48 V
- 230-400 V ± 15 V (primaire) / 24-48 V (secondaire) Livrés avec 2 barrettes de couplage
- Puissance en VA selon IEC et CSA : 160
- Puissance en VA selon UL : 140
- Puissance instantanée admissible à cos ? = 0,5 : 250
Caractéristiques e-catalogue LEGRAND
Legrand
LEG069711
Va-et-vient Legrand Plexo complet saillie gris - 10 AX
4,9 (7)
En stock
518 produit(s) disponible(s)
5.58 € HT 6.70 € TTC
Legrand
LEG069731
Prise de courant 2p+T avec éclips de protection Legrand Plexo complet saillie gris - 16 A
4,9 (22)
En stock
821 produit(s) disponible(s)
5.75 € HT 6.90 € TTC
Legrand
LEG031900
Collier à embase pour tube Ø16 à 32 - gris RAL 7035
5,0 (4)
En stock
1500 produit(s) disponible(s)
0.61 € HT 0.73 € TTC
Soit un total de 61.00 € HT Soit un total de 73.00 € TTC
CNTIRL20
Tube IRL 3321 diamètre 20 gris conduit isolant rigide longueur de 3m
4,0 (1)
En stock
2085 mètre(s) disponible(s)
0.92 € HT 1.10 € TTC
Soit un total de 2.76 € HT Soit un total de 3.30 € TTC
Prix au mètre
Legrand
LEG407903
Disjoncteur DX3 6000 -vis/vis- 4p- 400v~-50a-10ka-courbec-départ-peigne hx³ trad 4p
Rupture temporaire
A commander
125.18 € HT 150.22 € TTC
Philips
PHI682389

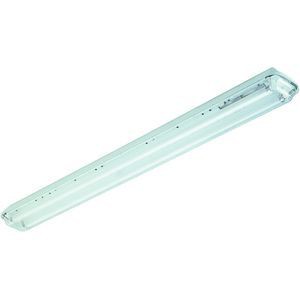

Luminaire étanche, pacific kit - nouvelles versions, 2, 840 lampe fournie master tl-d, alimentation électronique (hf-p)
Indisponible
Produit abandonné
Caractéristiques techniques
| Tension secondaire 2 | 48 V |
| Tension secondaire 1 | 24 V |
| Tension primaire 3 | 245 V |
| Tension primaire 1 | 215 V |
| Tension primaire 2 | 230 V |
| Construit comme un transformateur de sécurité | Oui |
| Construit comme un transformateur d'isolement | Oui |
| Noyau annulaire | Non |
| Tension primaire 4 | 385 V |
| Tension primaire 5 | 400 V |
| Construit comme un auto-transformateur | Non |
| Hauteur | 112 mm |
| Profondeur | 113 mm |
| Protégé contre les courts-circuits | Non |
| Largeur | 94 mm |
| Tension primaire 6 | 415 V |
| Indice de protection (ip) | Ip2x |
| Adapté à un montage sur platine | Non |
| Classe de matériau isolant selon iec 85 | B |
| Puissance apparente nominale | 160 VA |
| Tension de court-circuit relative uk | 7.23 % |
| Adapté à un montage sur rail | Oui |
