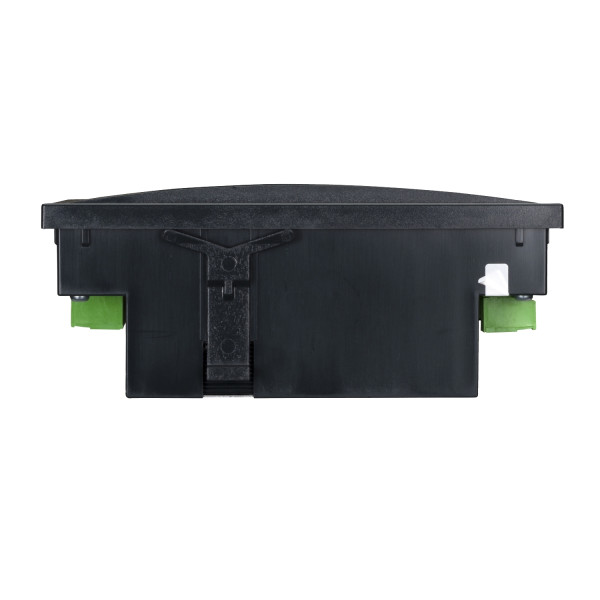

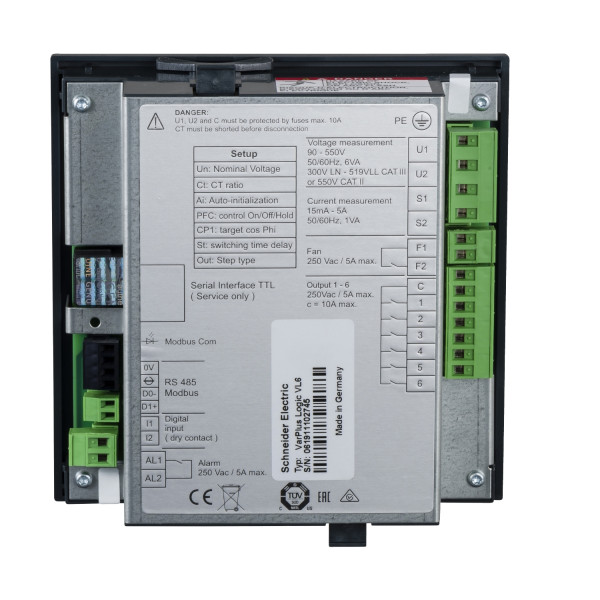

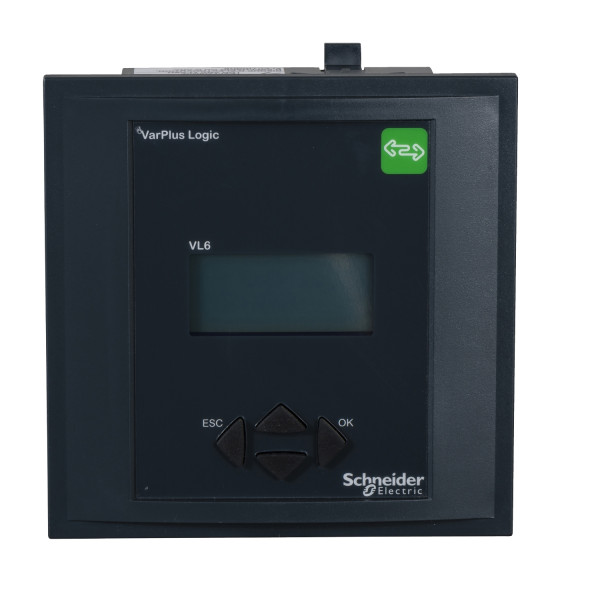

Varlogic - Régulateur Facteur De Puissance - 6 Sorties - Rs485 Modbus
722.26 € HT 866.71 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 1733 points de fidélité en achetant ce produit
Description
Désignation :- Varlogic - Régulateur Facteur De Puissance - 6 Sorties - Rs485 Modbus
- Gamme : VarPlus
- Nom du produit : VarPlus Logic
- Nom abrégé de l'appareil : VPL6
- Fonction produit : Contrôleur de facteur de puissance
- Nombre de contacts de sortie de pas : 6
- [us] tension d'alimentation : 90...550 V AC, <= 999 kV AC with external VT
- Courant de mesure : 0...5 A
- Tension de mesure : 90...550 V AC 50/60 Hz
- Mode opératoire : Manual or automatic
- Nombre d'opérations de quadrant pour l'application de générateur : 4
- Appareil de branchement : Communication protocole: Modbus interface: RS485
- Fonction d'entrée : 1 Contact sec (switch for cos phi 2.
- Code couleur : Façade : Gris foncé (RAL 7016)
- Type d'affichage : LCD rétro-éclairé
- Taille de l'affichage : 56 x 25 mm
- Fonction disponible : Automatic initialisation, Automatic detection, Manual programming, Advanced programming (expert), Any step sequence
- Type de comptage : Power factor and displacement PF (signed, four quadrant), Total current harmonic distortion THD (I), Power factor average over lifetime, Température maximum, Courants des phases I1, I2, I3 RMS sur charge, Active power P, P1, P2, P3 on load, Puissance réactive Q, Q1, Q2, Q3 sur charge, Puissance apparente S, S1, S2, S3 sur charge, Voltage U21, U32, U13, V1, V2, V3 on load
- Type de mesure : Température ambiante à l'intérieur del'armoire, Surcharge de courant du condensateur Ieff/I1, Cos ?, Temps de fonctionnement, Facteur de puissance, Individual voltage harmonic, Tan ?
- Informations affichées : Individual step size in kVAr, Number of switching cycles per step, Remaining step capacity in %
- Type d'alarmes : Surcompensation / action: message et contact alarme, Step power loss (< 75 %) / action: message and alarm contact + step blocked, Step faulty / action: message and alarm contact + step blocked, Haute intensité de courant (> 6 A CT) / action: message et contact alarme, Hunting (unstable regulation) / Action: message and alarm contact + step blocked, Courant faible (< 15 mA CT) / action: message et contact alarme, Surcharge de courant du condensateur (Ieff/I1) (> 130 % I1) / action: message and alarm contact + step switched off, Surtempérature (50 °C) / action: message and alarm contact + step switched off, Surtempérature (30 °C) / action: interrupteur ventilateur, Surtension (+/- 10 %) / action: message and alarm contact + control stopped, Distorsion harmonique totale (> 7 %) / action: message and alarm contact + step switched off
- Enregistrement de données : 5 alarmes
- Durée de vie en heures : 100000 h without maintenance
- Durée de vie mécanique : 65000 cycles without maintenance
- Types d'entrée : Entrée de courant CT à X/5 A et X/1 A, Insensible à la polarité CT, Insensible à la polarité de transpositionde phase, Phase-neutre, Phase-phase
- Type de sortie : Relaisde contrôle : 0.2 A 110 V c.c., Control relay : 1 A 48 V DC, Relaisde contrôle : 2 A 400 V AC 50/60 Hz, Relaisde contrôle : 1 A 24 V c.c., Control relay : 5 A 250 V AC 50/60 Hz, Relaisde contrôle : 5 A 120 V AC 50/60 Hz, Fan : 5 A 250 V AC 50/60 Hz, Fan : 1 A 48 V DC, Alarm relay : 5 A 250 V AC 50/60 Hz, Alarm relay : 1 A 48 V DC
- Courant de ligne commune : 10 A
- Mode opératoire des réglages : Automatique, Manuel
- Type de réglage : Choice of stepping programs : linear, Programmation de la configuration de pas : AUTO, Programmation de la configuration de pas : fixe, Cos phi cible : cos ? double, Choix des programmes progressifs : AUTO, Choix des programmes progressifs : LIFO, Delay between 2 successive switch on the same step : 5...1200 s, Programmation de la configuration de pas : arret, Target cos phi : 0.7 inductive...0.7 capacitive
- Précision de mesure : Tension +/- 1 %, Current +/- 1 %, Fréquence +/- 1 %, Energy (P,Q,S) +/- 2 %, Cos ? +/- 2 %, Distorsion harmonique totale de tension THD (U) +/- 2 %, Individual voltage harmonic +/- 3 %, Temperature +/- 3 °C
- Plage de réglage de temporisation : 1...6500 s on reconnection, 1...6500 s on response
- Équipement fournis : Manuel de l'utilisateur
- Mode d'installation : Suspendu
- Support de montage : 1...3 mm panneau
- Emplacement de montage : Dans coffret
- Dimensions de la découpe : 138 x 138 mm
- Hauteur : 144 mm
- Largeur : 144 mm
- Profondeur : 58 mm
- Poids : 0.6 kg
Caractéristiques techniques
Largeur | 144 mm |
Hauteur | 144 mm |
Application | Qualité du réseau |
Profondeur | 59 mm |
Nombre de phases | 3 |
Type de tension d’alimentation | Ac |
Protocole pris en charge pour can | Non |
Supporte protocole modbus | Oui |
Tension d’alimentation | 550 V |
Tension d’alimentation | 90 V |
Avec interface de communication ethernet | Non |
Avec interface de communication rs-232 | Non |
Avec interface de communication rs-485 | Oui |
Courant de fonctionnement nominal ca-15, 400 v | 6 A |
Courant de fonctionnement nominal ie ca-1/ca-3/ca-5, 230 v | 5 A |
Abaissement de la puissance réactive | 0 kvar |
Abaissement de la puissance réactive | 0 kvar |
Abaissement de la consommation d'énergie | 0 % |
Abaissement de la consommation d'énergie | 0 % |
Abaissement de la puissance apparente | 0 kVA |
Abaissement de la puissance apparente | 0 kVA |
Abaissement de la tension du secteur | 0 V |
Courant de fonctionnement nominal à ca-1 | 6 A |
Courant de fonctionnement nominal à ca-3 | 6 A |
