Photo(s) non contractuelle(s)
24VDC IN 16PT BASIC KIT
149.24 € HT 179.09 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 102-107 jours Délai estimatif
Jusqu'à 358 points de fidélité en achetant ce produit
Schneider Electric
SCHSTBXBA3000
I O BASE SIZE3
Non géré en stock
A commander
29.35 € HT 35.22 € TTC
Schneider Electric
SCHSTBXTS2180

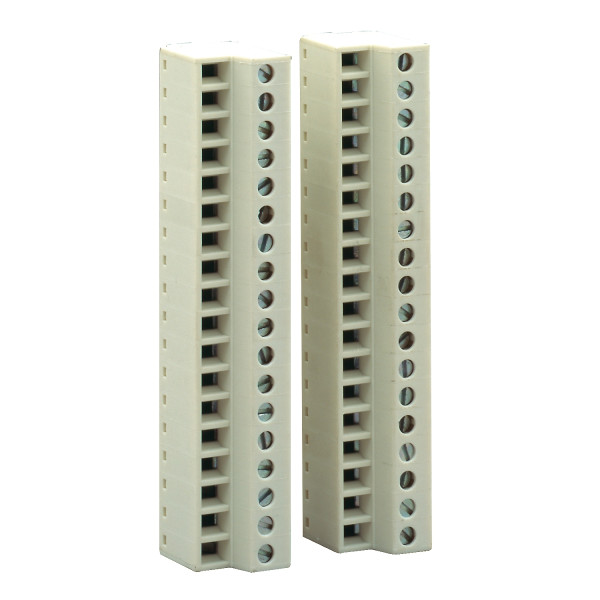

18 PT I O SPRING CONN KIT
Non géré en stock
A commander
21.02 € HT 25.22 € TTC
Description
Caractéristiques principales :- Gamme de produits : Solution d'E/S distribuées Modicon
- Type de produit ou de composant : Kit d'entrée numérique de base
- Composition du kit : Module STBDDI3725 / Base STBXBA3000 / STBXTS2180, 18 connecteurs à ressort de bornier
- Nombre entrées tor : 16
- Tension entrées tor : 24 V
- Type de tension d'entrée tor : C.c.
- Limites de la tension d'entrée : 11...30 V à phase 1 / -3...5 V à phase 0
- Tension admissible : 30 V
- Courant d'entrée tor : 4.5 mA
- Limites du courant d'entrée : >= 2 mA à phase 1 / <= 1.5 mA à phase 0
- Type d'entrée tor : Positif
- Temps de réponse : 2 ms de hors circuit à en circuit / 2 ms de en circuit à hors circuit
- Type de protection : Protection inversion de polarité / Protection d''entrée limité par la résistance / Protection électrique fusible intégré sur PDM à action retardée 5 A
- Isolement entre canaux et bus logique : 1500 V pendant 1 minute
- Remplacement à froid : Oui
- Permutation de secours sous tension : Oui pour NIM de base
- Compatibilité produit : Embase E/S STBXBA3000 / Module d'alimentation STBPDT3100/3105
- [us] tension d'alimentation : 24 V DC
- Alimentation : Module distribution de puissance
- Consommation électrique : 100 mA 5 V DC bus logique
- Marquage : CE
- Catégorie de surtension : II
- Led d'état : 1 LED vert état du module (RDY) / 1 DEL par canal vert état canal (IN1 à IN16)
- Profondeur : 65.1 mm
- Hauteur : 18.4 mm
- Largeur : 125 mm
- Masse du produit : 0.086 kg
Ancien produit : Telemecanique STBDDI3725KC
Caractéristiques techniques
| Largeur | 125,0 mm |
| Hauteur | 18,4 mm |
| Profondeur | 65,1 mm |
| Courant d'entrée au signal 1 | 4,5 A |
| Adapté aux fonctions de sécurité | Non |
| Nombre d’entrées numériques | 16,0 |
| Temps de retard en cas de changement de signal | 2,0 ms |
| Temps de retard en cas de changement de signal | 2 ms |
| Type de tension d’alimentation | Dc |
| Protocole pris en charge pour lon | Non |
| Avec interface optique | Non |
| Type de tension d'entrée | Dc |
| Protocole pris en charge pour tcp/ip | Non |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Non |
| Protocole pris en charge pour can | Non |
| Protocole pris en charge pour interbus | Non |
| Supporte le protocole knx | Non |
| Supporte protocole modbus | Non |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Non |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Non |
| Protection contre les courts-circuits, sorties disponibles | Non |
| Type de sortie numérique | Sans |
| Finition du raccordement électrique | Raccordement par borne à ressort |
| Montage possible sur barres profilées | Non |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Raccordement au bus de champ possible sur coupleur de bus séparé | Oui |
| Composants système | Oui |
| Matériel associé (ex ia) | Non |
| Matériel associé (ex ib) | Non |
| Indice de protection (ip) | Ip20 |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Catégorie selon en 954-1 | 1 |
| Encastrement frontal possible | Non |
| Montage sur rack possible | Oui |
| Montage mural/direct possible | Non |
| Standard radio bluetooth | Non |
| Standard radio wlan 802.11 | Non |
| Maître io-link | Non |
| Niveau de performance selon en iso 13849-1 | Sans |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Non |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Non |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Tension d'alimentation cc | 24,0 V |
| Tension d'alimentation cc | 24 V |
| Tension admissible à l'entrée | 30,0 V |
| Tension admissible à l'entrée | -3 V |
| Type de tension de sortie | Dc |
| Entrées numériques configurables | Non |
| Sorties numériques configurables | Non |
| Standard radio gprs | Non |
| Standard radio gsm | Non |
| Standard radio umts | Non |
| Sil conformément à iec 61508 | Sans |
| Nombre de sorties numériques | 0,0 |
| Nombre d'interfaces matérielles industrial ethernet | 0,0 |
| Nombre d'interfaces matérielles en série rs-232 | 0,0 |
| Nombre d'interfaces matérielles en série rs-422 | 0,0 |
| Nombre d'interfaces matérielles en série rs-485 | 0,0 |
| Nombre d'interfaces matérielles en série tty | 0,0 |
| Nombre d'interfaces matérielles usb | 0,0 |
| Nombre d'interfaces matérielles parallèles | 0,0 |
| Nombre d'autres interfaces matérielles | 0,0 |
| Nombre d'interfaces matérielles profinet | 0,0 |
| Nombre d'interfaces matérielles wireless | 0,0 |
