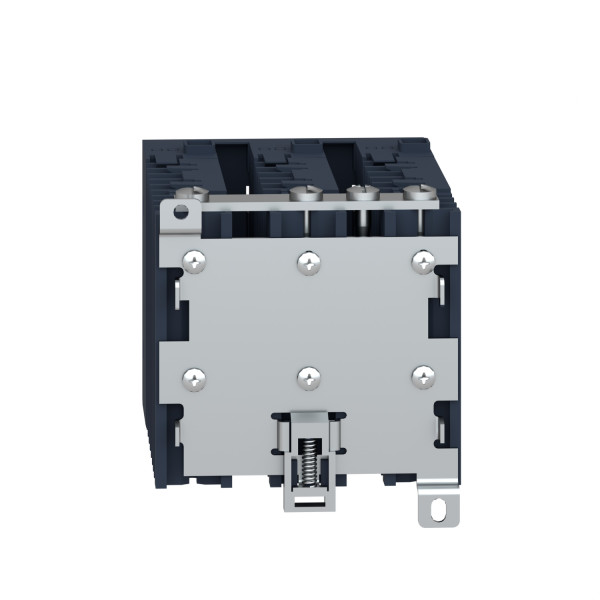

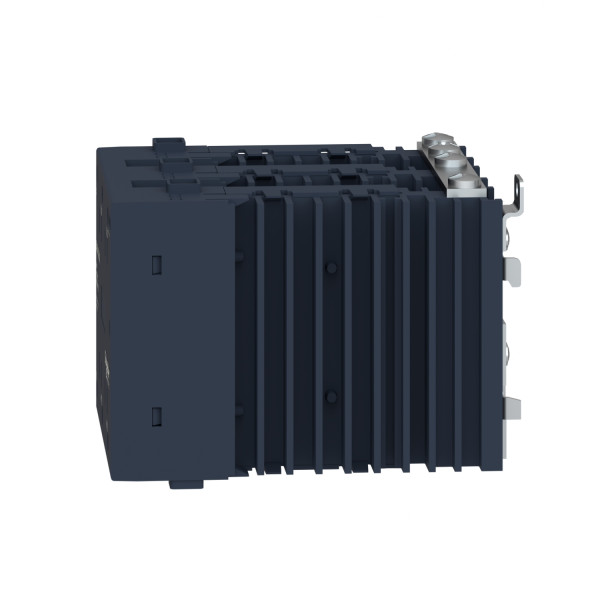

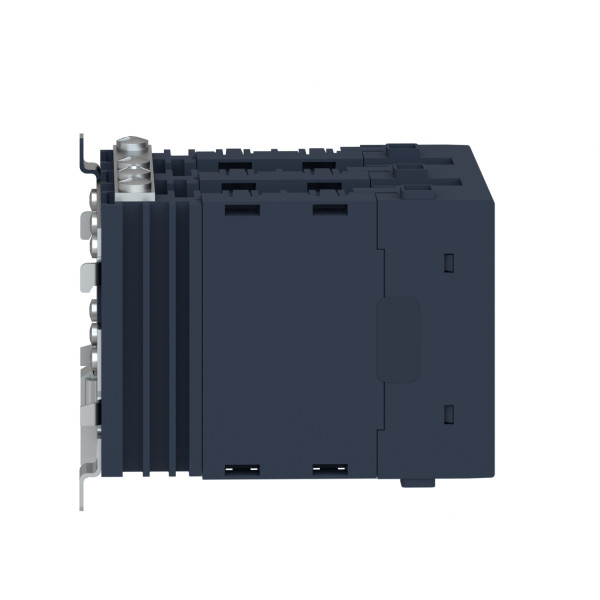

3p, Relais Statiques

Description

• 3p, Relais Statiques

• Gamme de produits : Zelio Relay
• Fonction produit : Relais statique
• Nom abrégé de l'appareil : SSM3
• Nombre de canaux : 3
• Nombre de phases réseau : 3 phases

• Support de montage : Rail DIN symétrique
• Tension de sortie : 48...600 V AC
• Tension circuit de commande : 4...32 V c.c.
• Description des contacts : 3F
• Couple de serrage : 0.6...0.7 N.m pour entrée, 1.36...1.7 N.m pour sortie
• Mode de raccordement : Bornes à vis : 0.2...1.3 mm², (AWG 24...AWG 16) pour entrée, Bornes à vis : 1.3...5.3 mm², (AWG 16...AWG 10) pour sortie
• Capacitance unbalance : <= 8 pF pour entrée/sortie
• Résistance d'isolement : 1000 M?
• Signalisation locale : LED vert pour état d'entrée
• Tension de commutation : 4 V c.c. marche, 1 V c.c. arrêt
• Limites du courant d'entrée : 22...28 mA
• Type de sortie statique : Commutation tension nulle
• Courant de charge : 0.1...25 A
• Tension absolue maximale : 1100 V
• Courant de pointe : <= 286 A for 20 ms at 50 Hz, <= 300 A pour 16.6 msà 60 Hz
• Tension de déchet : 1.35 V on-state
• Puissance moteur hp : 1 hpà 40 °C 240 V AC, 3 hpà 40 °C 480 V AC, 2 hpà 40 °C 380 V AC
• Maximum i²t pour la fusion : 410 A².s pour 10 msà 50 Hz half cycle, 374 A².s pour 8.3 ms à 60 Hz half cycle
• Courant de fuite : <= 0.25 mA arrêt
• Dv/dt : 500 V/µs arrêt à tension maximum
• Temps de réponse : 0,5 cycle marche, 0,5 cycle arrêt
• Facteur de puissance : 0.5 with maximum load
• Catégorie de surtension : III
• Poids : 0.74 kg
