Photo(s) non contractuelle(s)

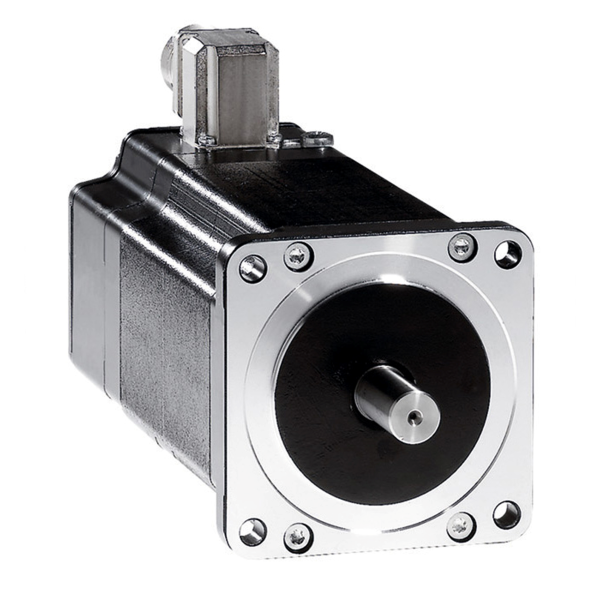

Schneider Electric Lexium Moteur Pas A Pas,Taille 90, 4.52 Nm, 325Vdc,Boite A Bornes
851.60 € HT 1021.92 € TTC
Dont éco participation : 0.06 €
Non géré en stock - A commander chez notre fournisseur
Expédition sous 19-24 jours Délai estimatif
Jusqu'à 2043 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Compatibilité de gamme : Lexium SD3
- Type de produit ou de composant : Moteur de contrôle du mouvement
- Nom abrégé d'appareil : BRS3
- Maximum mechanical speed : 3000 Tr/mn
- Type de moteur : Moteur pas à pas triphasé
- Nombre de pôles de moteur : 6
- Limites de la tension d'alimentation : 230 V AC / 325 V DC
- Support de montage : Flasque
- Taille bride moteur : 85 mm
- Longueur : 141 mm
- Diamètre de collier de centrage : 73 mm
- Profondeur de collier de centrage : 2 mm
- Nombre de trous de fixation : 4
- Diamêtre des trous de fixation : 98.99 mm
- Raccordement électrique : Bornier
- Frein de parking : Sans
- Extrémité d'arbre : Inexploité
- Second arbre : Sans avec deuxième extrémité d'arbre
- Diamètre de l'axe : 9.5 mm
- Longueur de l'axe : 30 mm
- Couple nominal : 4 N.m
- Couple crête à l'arrêt : 3.82 N.m
- Couple continu à l'arrêt : 3.82 N.m
- Couple statique : 4.52 N.m
- Inertie du rotor : 2.2 kg.cm²
- Résolution : 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° step angle / 200, 400, 500, 1000, 2000, 4000, 5000, 10000 étapes number of full steps per revolution
- Erreur de précision : +/- 6 arcs min.
- Fréquence de démarrage maximale : 5.3 kHz
- In courant assigné d'emploi : 2 A
- Résistance : 5.8 Ohm (enroulement)
- Constante de temps : 9 ms
- Force radiale maximale fr : 100 N (premier bout d'arbre) / 50 N (second bout d'arbre)
- Force axiale maximale fa : 30 N (pression de force) / 175 N (force de traction)
- Durée de vie en heures : 20000 H (palier)
- Accélération angulaire : 200000 rad/s²
- Masse du produit : 3.2 kg
Caractéristiques techniques
| Modèle | Moteur synchrone triphasé |
| Classe d’efficience énergétique | Autre |
| Type de construction | Autre |
| Indice de protection (ip) | Autre |
| Cycle de sollicitation | Autre |
| Avec résistance à coefficient de température positif | Non |
| Avec détecteur-thermomètre à résistance (rtd) | Non |
| Sécurité intrinsèque | Sans |
| Capacité de surcharge | Non |
| Méthode de refroidissement | Autre |
| Finition du bout d'arbre | Autre |
| Isolation à imprégnation globale | Autre |
| Adapté à la régulation de fréquence | Non |
| Palier | Autre |
| Classe d’isolation selon iec | Autre |
| Avec protection contre la condensation | Non |
| Couple de rotation nominal | 0,9 kN |
| Type de tension | Ac/dc |
| Calibre/courant nominal assigné (in) | 2,6 A |
| Tension assignée (ue) | 480,0 V |
| Nombre de phases | 3,0 |
| Fréquence assignée | 60,0 Hz |
| Fréquence assignée | 50 Hz |
| Température d'utilisation | 40,0 °C |
| Température d'utilisation | 40 °C |
| Vitesse de rotation assignée à fréquence assignée | 1500,0 1/min |
| Puissance nominale à fréquence assignée | 0,26 kW |
| Rapport de courant de démarrage | 0,0 |
| Rapport de couple au démarrage | 0,0 |
| Rapport de couple de décrochage | 0,0 |
| Nombre de pôles | 0,0 |
| Matériau du boîtier/corps | Autre |
