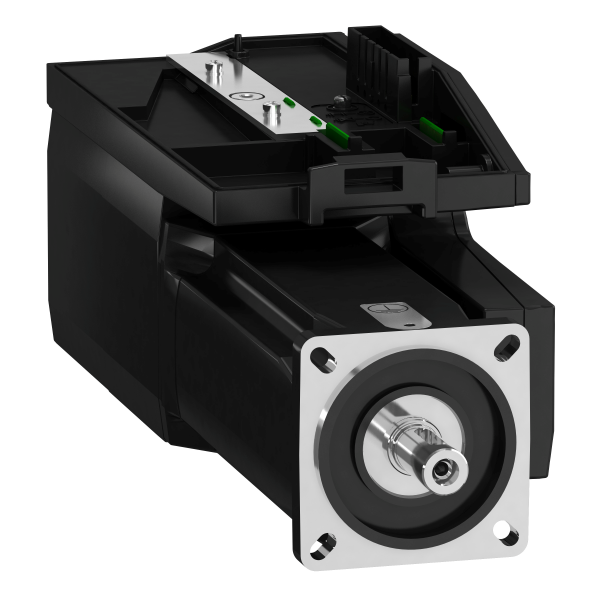

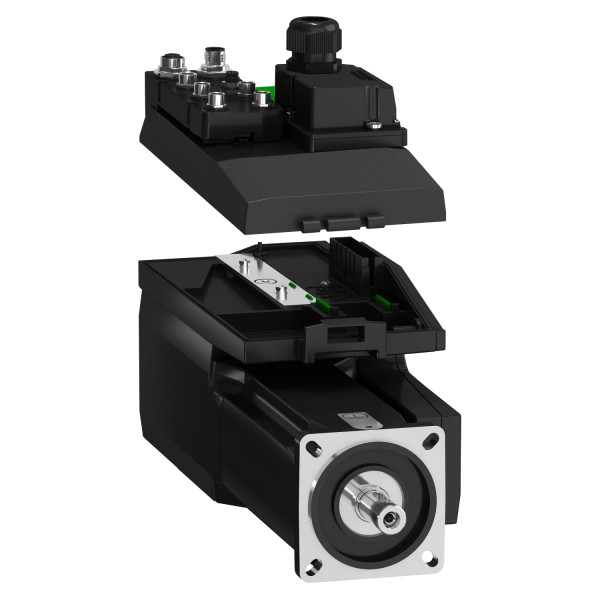

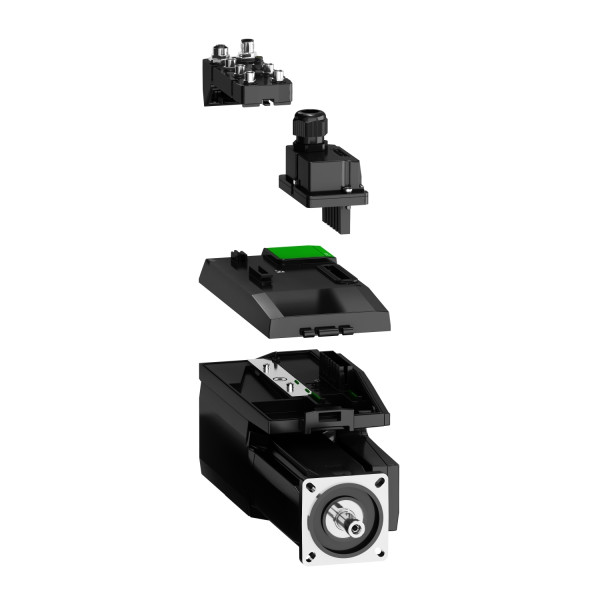

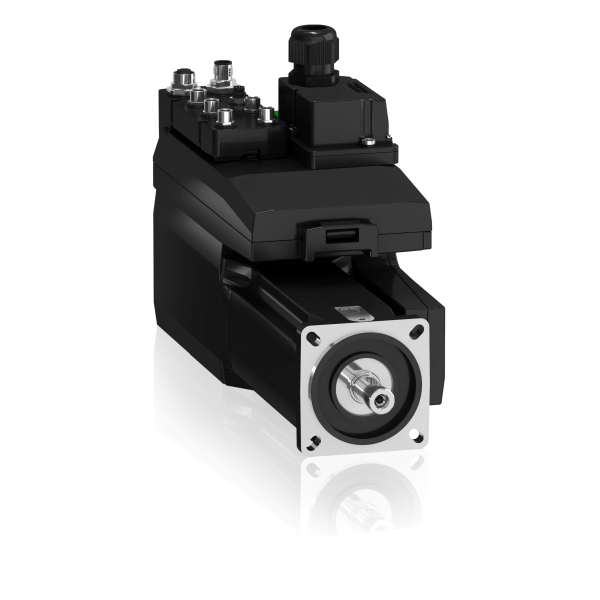

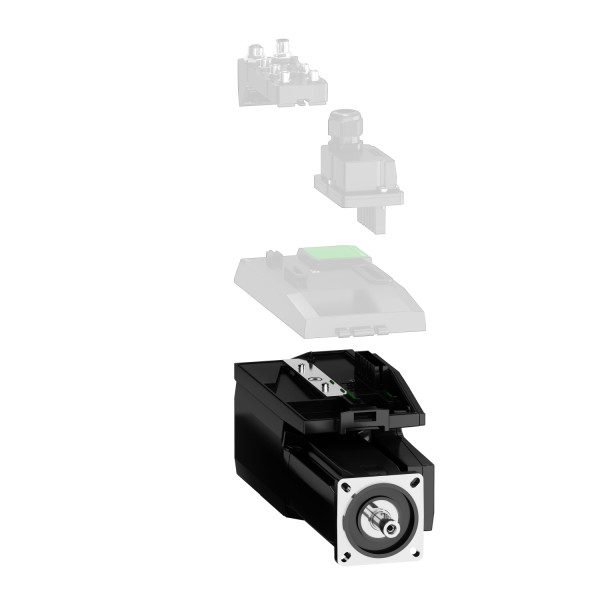

Photo(s) non contractuelle(s)
MOT 1P 70MM IP54 640W CLV ENC MON 16
1685.91 € HT 2023.09 € TTC
Dont éco participation : 0.28 €
Non géré en stock - A commander chez notre fournisseur
Expédition sous 51-56 jours Délai estimatif
Jusqu'à 4046 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Compatibilité de gamme : Lexium 32i
- Type de produit ou de composant : Servo motor with power stage
- Nom abrégé d'appareil : BMI
- Maximum mechanical speed : 8000 Tr/mn
- [us] tension d'alimentation : 115...230 V (- 15...10 %)
- Limites de la tension d'alimentation : 100...240 V
- Nombre de phases réseau : Monophasé
- Fréquence d'alimentation : 50/60 Hz (- 5...5 %)
- Limites de fréquence réseau : 47.5...63 Hz
- Filtre cem : Intégré
- Courant de sortie permanent : 3.5 A à 8 kHz
- Courant de sortie de crête 3s : 10.5 A à 230 V pour 3 s
- Courant continu à l'arrêt : 3.5 A
- Couple continu à l'arrêt : 3.4 N.m à 115...230 V, monophasé
- Couple crête à l'arrêt : 8.6 N.m à 115 V, monophasé / 8.6 N.m à 230 V, monophasé
- Puissance de sortie nominale : 700 W à 230 V, monophasé / 400 W à 115 V, monophasé
- Couple nominal : 2.9 N.m à 115 V, monophasé / 2.2 N.m à 230 V, monophasé
- Vitesse nominale : 3 200 tr/min à 230 V, monophasé / 1400 rpm à 115 V, monophasé
- Courant maximal irms : 17.8 A à 115 V, monophasé / 17.8 A à 230 V, monophasé
- Compatibilité produit : LXM32i Unité de contrôle variateur (CANopen) / LXM32i Unité de contrôle variateur (EtherCAT)
- Extrémité d'arbre : À l''aide des touches
- Second arbre : Sans avec deuxième extrémité d'arbre
- Diamètre de l'axe : 14 mm
- Longueur de l'axe : 30 mm
- Key width : 5 mm
- Type de rétroaction : Absolute single turn SinCos Hiperface
- Résolution du retour vitesse : 32768 points/tour
- Frein de parking : Sans
- Support de montage : Bride conforme à la norme internationale
- Taille bride moteur : 70 mm
- Raccordement électrique : Connecteur pour carte de circuit imprimé
- Constante de couple : 0.81 N.m/A à 20 °C
- Constante de fem arrière : 54.44 V/krpm à 20 °C
- Nombre de pôles de moteur : 10
- Inertie du rotor : 1.67 kg.cm²
- Résistance du stator : 2.58 Ohm à 20 °C
- Inductance du stator : 2.28 mH à 20 °C
- Constante de temps électrique du stator : 0.88 ms à 20 °C
- Force radiale maximale fr : 400 N à 6000 Tr/mn / 430 N à 5000 Tr/mn / 460 N à 4000 Tr/mn / 510 N à 3000 Tr/mn / 580 N à 2000 Tr/mn / 730 N à 1000 Tr/mn
- Force axiale maximale fa : 0,2 x Fr
- Type de refroidissement : Convection naturelle
- Longueur : 300 mm
- Nombre de taille moteur : 3
- Diamètre de collier de centrage : 60 mm
- Profondeur de collier de centrage : 2.5 mm
- Nombre de trous de fixation : 4
- Diamêtre des trous de fixation : 75...82 mm
- Distance shaft shoulder-flange : 2.5 mm
Ancien produit : Telemecanique BMI0703T16A
Caractéristiques techniques
| Modèle | Moteur synchrone triphasé |
| Tension assignée (ue) | 220,0 V |
| Classe d’efficience énergétique | Autre |
| Type de construction | Autre |
| Nombre de pôles | 10,0 |
| Indice de protection (ip) | Ip54 |
| Cycle de sollicitation | Autre |
| Avec résistance à coefficient de température positif | Non |
| Avec détecteur-thermomètre à résistance (rtd) | Non |
| Sécurité intrinsèque | Sans |
| Capacité de surcharge | Non |
| Méthode de refroidissement | Autre |
| Finition du bout d'arbre | Clé |
| Isolation à imprégnation globale | Autre |
| Adapté à la régulation de fréquence | Non |
| Palier | Autre |
| Classe d’isolation selon iec | Autre |
| Avec protection contre la condensation | Non |
| Couple de rotation nominal | 3,4 kN |
| Type de tension | Ac |
| Calibre/courant nominal assigné (in) | 6,0 A |
| Nombre de phases | 1,0 |
| Fréquence assignée | 60,0 Hz |
| Fréquence assignée | 50 Hz |
| Température d'utilisation | 40,0 °C |
| Température d'utilisation | 0 °C |
| Vitesse de rotation assignée à fréquence assignée | 8000,0 1/min |
| Puissance nominale à fréquence assignée | 0,9 kW |
| Rapport de courant de démarrage | 0,0 |
| Rapport de couple au démarrage | 0,0 |
| Rapport de couple de décrochage | 0,0 |
| Matériau du boîtier/corps | Autre |
