CODEUR ABSOLU MULTI TOUR PROFIBUS 25 BIT

Photo(s) non contractuelle(s)

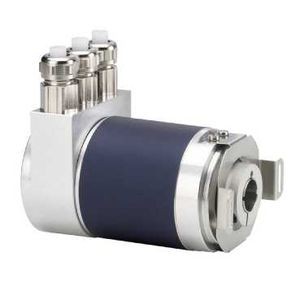

CODEUR ABSOLU MULTI TOUR PROFIBUS 25 BIT

Marque Schneider Electric

Référence XCC3515CV84FBN

EAN 3389119056243

Commande min. 1

Prix sur consultation

Description

Caractéristiques principales :
  • Gamme de produits : OsiSense XCC
  • Type de codeur : Bus de terrain codeur absolu multitour
  • Nom du codeur : XCC
  • Application spécifique du produit : -
  • Diamètre : 58 mm
  • Type de bus : Profibus DP 3,062 V1.1. IEC 61158, EN 50170 class 2, IEC 61784, EN 50254
  • Diamètre de l'axe : 15 mm
  • Type d'axe : Creux
  • Résolution : 4096 tours/8192 points
  • Raccordement électrique : 3 presse-étoupe Pg 9 radial alimentation externe
  • Type d'étage de sortie : PROFIBUS-DP 25-bit
  • [us] tension d'alimentation : 24 V DC
  • Vitesse de transmission : 9,6 kbit/s...12000 kbit/s
  • Matière du coffret : Aluminium
Caractéristiques complémentaires :
  • Tolérance de l'axe : F7
  • Limites de la tension d'alimentation : 10...30 V DC
  • Vitesse de rotation maximale : 6000 Tr/mn
  • Moment d'inertie de l'axe : 30 g.cm²
  • Valeur du couple : 0.003 N.m
  • Charge maximum : 11 daN radial
  • Fréquence de sortie : 800 kHz
  • Consommation électrique : 0...100 mA sans charge
  • Type de protection : Protection inversion de polarité / Protection contre pics de tension
  • Led d'état : 1 LED vert STATUS / 1 LED rouge erreur
  • Tenue aux ondes de choc : 0.5 kV niveau 1 IEC 61000-4-5
  • Matière de la base : Aluminium
  • Matière de l'axe : Acier inoxydable
  • Type de roulement à billes : 6803ZZ
  • Masse du produit : 0.57 kg
Référence : SCHXCC3515CV84FBN (Schneider-Electric)

Les avis clients

Caractéristiques techniques

Modèle Other
Programmable Oui
Matériau du boîtier/corps Aluminium
Sorties de signal de l'encodeur rotatif A+b+0
Finition du raccordement électrique Other
Catégorie de protection contre les explosions pour le gaz None
Catégorie de protection contre les explosions pour la poussière None
Standard pour interfaces Profibus
Indice de protection (ip) Ip64
Nombre de pas par révolution 8192,0
Nombre de pas par révolution 8192
Nombre de révolutions 4096,0
Nombre de révolutions 4096
Finition de l'arbre de l'encodeur rotatif Hollow shaft
Diamètre de l'arbre 15,0 mm
Diamètre de l'arbre 15 mm
Finition du trajet de transmission Other
Principe de mesure physique Optic
