Acti9 idt40 - module différentiel vigi - départ idt40 - 3p+n 40a 30ma type a si
257.53 € HT 309.04 € TTC
En stock - Il y a 1 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 618 points de fidélité en achetant ce produit
Description

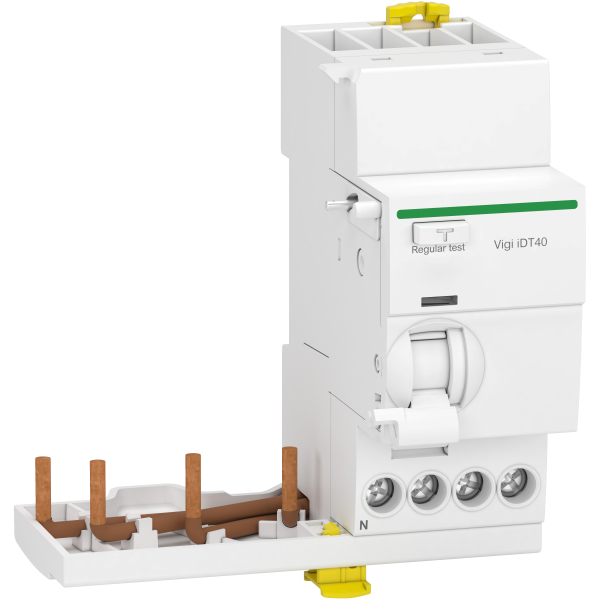

Acti9 idt40 - Module Différentiel Vigi - Départ idt40 - 3P+N 40A 30mA Type A SI par Schneider Electric
Le module différentiel Vigi Acti9 idt40 de Schneider Electric est un dispositif de protection avancé conçu pour les installations électriques industrielles et tertiaires. Ce module différentiel est spécialement conçu pour détecter les courants de fuite à la terre et protéger les personnes contre les chocs électriques. Il est doté de la technologie de type A SI, qui permet de détecter les courants de fuite continus et alternatifs, offrant ainsi une protection optimale. Avec une capacité de 40A et une sensibilité de 30mA, ce module est idéal pour les applications nécessitant une haute fiabilité et une sécurité accrue.
Les + du Produit :
- Protection avancée contre les courants de fuite à la terre
- Détection des courants de fuite continus et alternatifs grâce à la technologie de type A SI
- Capacité de 40A pour une utilisation dans des installations industrielles et tertiaires
- Sensibilité de 30mA pour une protection optimale des personnes
- Fiabilité et sécurité accrues pour les installations électriques
Caractéristiques du Produit :
Caractéristiques techniques
- Type de produit : Module différentiel Vigi
- Marque : Schneider Electric
- Référence : SCHA9Y64740
- Nombre de pôles : 3P+N
- Courant nominal : 40A
- Sensibilité : 30mA
- Type de différentiel : Type A SI
- Conformité aux normes : IEC/EN 61008-1
- Température de fonctionnement : -25°C à +40°C
- Indice de protection : IP20
- Dimensions (L x H x P) : 72 mm x 85 mm x 69 mm
- Poids : 0.4 kg
Utilisation :
Pour utiliser le module différentiel Vigi Acti9 idt40, suivez les étapes suivantes :
- Assurez-vous que l'installation électrique est hors tension avant toute intervention.
- Montez le module différentiel sur le rail DIN de votre tableau électrique.
- Connectez les câbles d'alimentation aux bornes appropriées du module.
- Vérifiez que toutes les connexions sont correctement serrées et sécurisées.
- Remettez sous tension l'installation électrique et testez le module en appuyant sur le bouton de test pour vérifier son bon fonctionnement.
Recommandations
Pour une utilisation optimale du module différentiel Vigi Acti9 idt40, il est recommandé de :
- Effectuer des tests réguliers du module en utilisant le bouton de test pour s'assurer de son bon fonctionnement.
- Vérifier périodiquement les connexions électriques pour éviter tout desserrage ou mauvais contact.
- Consulter un électricien qualifié pour toute installation ou maintenance du module différentiel.
- Utiliser le module dans des environnements conformes aux spécifications de température et d'humidité indiquées.
Caractéristiques techniques
| Courant nominal | 40 A |
| Tension d'isolement assignée (ui) | 440 V |
| Nombre de pôles | 4 |
| Temps de retard ajustable | Non |
| Temps de retard max. | 0 ms |
| Type de courant différentiel | A |
| Tenue au courant de choc | 3 kA |
| Degré de pollution | 3 |
| Courant de défaut nominal | 0,03 A |
| Tension nominale (un) | 400 V |
| Fréquence | 50 hz |
| Indice de protection (ip) | Ip20 |
| Section de raccordement cable rigide | 1 mm² |
| Section de raccordement cable souple | 10 mm² |
| Avec dispositif de verrouillage | Non |
| Température ambiante en fonctionnement | 60 °C |
| Courant de défaut nominal ajustable | Non |
| Tension assignée de tenue aux chocs (uimp) | 4 kV |
| Immunisé contre déclenchements intempestifs | Oui |
