Acti9 idt40t - disjoncteur modulaire - 3p+n - 16a - courbe d - 4500a/6ka
Acti9 idt40t - disjoncteur modulaire - 3p+n - 16a - courbe d - 4500a/6ka

Photo(s) non contractuelle(s)

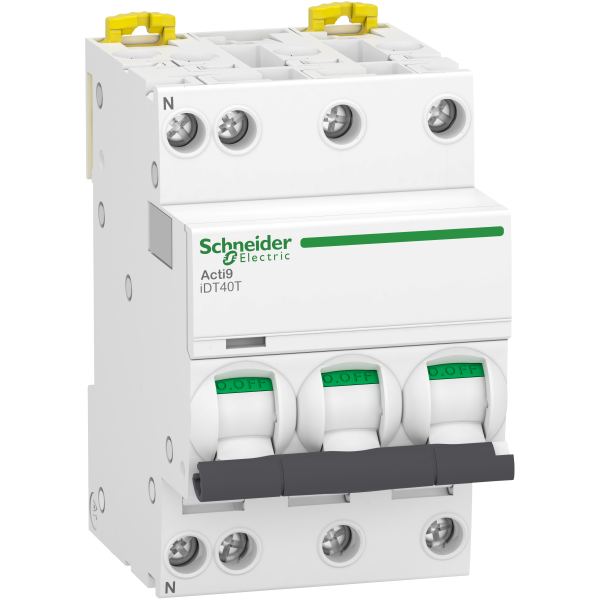

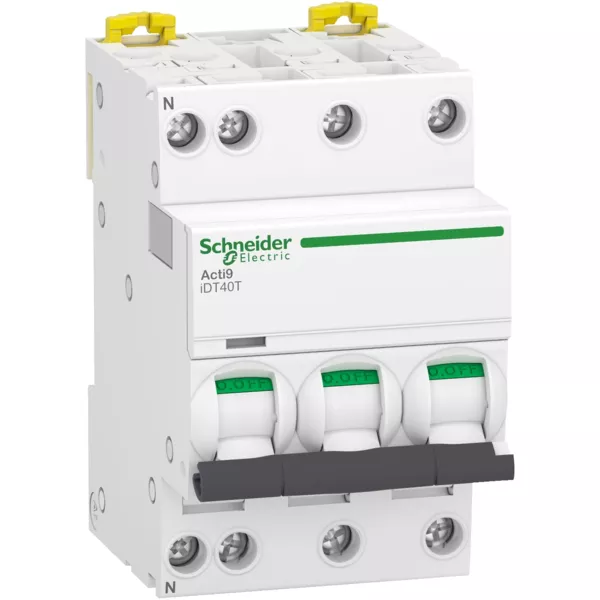

Acti9 idt40t - disjoncteur modulaire - 3p+n - 16a - courbe d - 4500a/6ka

100.80 € HT 120.96 € TTC

Marque Schneider Electric

Référence A9P32716

EAN 3606481381996

Commande min. 1

En stock - Il y a 1 produit(s) disponible(s)

Expédition sous 24-72 heures Délai estimatif

Schneider Electric

SCHA9A26478

ACTI9, IMX DÉCLENCHEUR À ÉMISSION DE TENSION 12-24VCA/VCCcti9, imx déclencheur à émission de tension 12-24vca/vcc

Non géré en stock
A commander

56.97 € HT 68.36 € TTC

Schneider Electric

SCHA9A26500

Acti9, iMSU déclencheur à seuil de tension 230 VCA conforme aux nouvelles normes

Non géré en stock
A commander

227.81 € HT 273.37 € TTC

Schneider Electric

SCHA9A26897

Acti9, auxiliaire iOF+SD24 commande et signalisation, interface avec SmartLink

Non géré en stock
A commander

43.97 € HT 52.76 € TTC

Schneider Electric

SCHA9A26914

Contact auxiliaire Schneider Electric Acti9 iOF bas niveau 1oc 2to100ma ac-dc

En stock
1 produit(s) disponible(s)

37.38 € HT 44.86 € TTC

Schneider Electric

SCHA9A26917

Acti9 isd bas niveau 1oc 2to100ma ac-dc

Non géré en stock
A commander

46.02 € HT 55.22 € TTC

Schneider Electric

SCHA9A26919

Acti9 iof bas niveau-sd_of bas niveau 2oc 2to100ma ac-dc

Non géré en stock
A commander

63.57 € HT 76.28 € TTC

-10%

Schneider Electric

SCHA9A26946

Déclencheur à émission de tension Schneider Acti9 iMX+OF 100-415V AC

Offre limitée
33 produit(s) disponible(s)

28.55 € HT 34.26 € TTC

25.57 € HT 30.68 € TTC

Schneider Electric

SCHA9A26948

Acti9, iMX+OF déclench. à émission tension + contact aux. 12...24VCA/CC

Non géré en stock
A commander

71.83 € HT 86.20 € TTC

-15%

Schneider Electric

SCHA9A26960

Déclencheur à Minimum de Tension Instantanée 220 à 240 VCA Acti9 iMN Schneider

Offre limitée
2 produit(s) disponible(s)

30.75 € HT 36.90 € TTC

26.14 € HT 31.37 € TTC

Schneider Electric

SCHA9A26970

Acti9, dispositif de cadenassage, lot de 10, pour iC60 iID Vigi iC60

Non géré en stock
A commander

73.35 € HT 88.02 € TTC

Schneider Electric

SCHA9A27062

Acti9, intercalaire 9mm, lot de 5, pour iC60 et iID

Non géré en stock
A commander

21.96 € HT 26.35 € TTC

Schneider Electric

SCHA9Y12725

Bloc différentiel Vigi Acti9 Schneider Electric - 3P+N - encliquetable - type AC - 25A - 30mA - 10000cycle - IP20

En stock
4 produit(s) disponible(s)

128.73 € HT 154.48 € TTC

Schneider Electric

SCHA9Y12740

Module Différentiel Vigi Acti9 iTG40 Schneider 3P+N – Tête de Groupe – 30 mA – 40 A – Type AC

Rupture temporaire
A commander

200.87 € HT 241.04 € TTC

Schneider Electric

SCHA9Y13725

Module Différentiel Vigi Acti9 iTG40 Schneider 3P+N – Tête de Groupe – 300 mA – 25 A – Type AC

Non géré en stock
A commander

145.56 € HT 174.67 € TTC

Schneider Electric

SCHA9Y13740

Module Différentiel Vigi Acti9 iTG40 Schneider 3P+N – Tête de Groupe – 300 mA – 40 A – Type AC

En stock
4 produit(s) disponible(s)

182.10 € HT 218.52 € TTC

Schneider Electric

SCHA9Y62725

Module Différentiel Vigi Acti9 iDT40 Schneider 3P+N – Départ iDT40 – 30 mA – 25 A – Typ

En stock
15 produit(s) disponible(s)

170.78 € HT 204.94 € TTC

Schneider Electric

SCHA9Y62740

Module Différentiel Vigi Acti9 iDT40 Schneider 3P+N – Départ iDT40 – 30 mA – 40 A – Type AC

En stock
5 produit(s) disponible(s)

168.85 € HT 202.62 € TTC

Schneider Electric

SCHA9Y63725

Module Différentiel Vigi Acti9 iDT40 Schneider 3P+N – Départ iDT40 – 300 mA – 25 A – Type AC

En stock
10 produit(s) disponible(s)

167.36 € HT 200.83 € TTC

Schneider Electric

SCHA9Y63740

Module Différentiel Vigi Acti9 iDT40 Schneider 3P+N – Départ iDT40 – 300 mA – 40 A – Type AC

Rupture temporaire
A commander

175.88 € HT 211.06 € TTC

Description

Disjoncteur Modulaire 3P+N 16A Courbe D par Schneider Electric

Le disjoncteur modulaire Acti9 idt40t de Schneider Electric est conçu pour offrir une protection fiable et efficace dans les installations électriques. Avec une capacité de coupure de 4500A/6kA, ce disjoncteur 3 pôles + neutre est idéal pour les applications résidentielles et commerciales. Sa courbe de déclenchement de type D le rend particulièrement adapté aux circuits avec des charges inductives élevées, garantissant une protection optimale contre les surcharges et les courts-circuits.

Les + du Produit :

  • Protection fiable contre les surcharges et les courts-circuits.
  • Adapté aux charges inductives grâce à la courbe D.
  • Installation facile et rapide dans les tableaux électriques.
  • Conception modulaire pour une intégration flexible.
  • Conforme aux normes de sécurité internationales.

Caractéristiques du Produit :

- Type de produit : Disjoncteur modulaire
- Nombre de pôles : 3P+N
- Courant nominal : 16A
- Courbe de déclenchement : D
- Capacité de coupure : 4500A/6kA
- Marque : Schneider Electric

Utilisation :

Pour installer le disjoncteur Acti9 idt40t, assurez-vous que l'alimentation électrique est coupée. Montez le disjoncteur sur le rail DIN du tableau électrique et connectez les câbles aux bornes appropriées en respectant les polarités. Vérifiez que toutes les connexions sont sécurisées avant de rétablir l'alimentation. Testez le disjoncteur pour vous assurer qu'il fonctionne correctement.

Recommandations

Pour une performance optimale, il est recommandé de vérifier régulièrement le bon fonctionnement du disjoncteur et de s'assurer que les connexions sont bien serrées. En cas de déclenchement fréquent, il est conseillé de vérifier la charge du circuit pour identifier et corriger toute surcharge potentielle. Utilisez ce disjoncteur dans des environnements conformes aux spécifications de température et d'humidité indiquées par le fabricant.

FAQ

1. Quelle est la différence entre une courbe C et une courbe D ?

La courbe D est conçue pour les circuits avec des charges inductives élevées, comme les moteurs, tandis que la courbe C est utilisée pour les charges résistives et inductives modérées.

2. Ce disjoncteur est-il compatible avec les installations résidentielles ?

Oui, le disjoncteur Acti9 idt40t est adapté aux installations résidentielles et commerciales.

3. Comment savoir si le disjoncteur est correctement installé ?

Assurez-vous que toutes les connexions sont sécurisées et testez le disjoncteur pour vérifier son bon fonctionnement après l'installation.

4. Que faire en cas de déclenchement fréquent du disjoncteur ?

Vérifiez la charge du circuit pour identifier toute surcharge potentielle et assurez-vous que le disjoncteur est adapté à l'application.

5. Ce disjoncteur est-il conforme aux normes de sécurité ?

Oui, il est conforme aux normes de sécurité internationales, garantissant une protection fiable.

6. Peut-on utiliser ce disjoncteur dans des environnements humides ?

Il est recommandé de l'utiliser dans des environnements conformes aux spécifications de température et d'humidité indiquées par le fabricant pour assurer une performance optimale.

Produits de la même catégorie

Schneider Electric

SCHA9F77216

Disjoncteur 2P 16 A Courbe C Acti9 iC60N Schneider

En stock
36 produit(s) disponible(s)

39.44 € HT 47.33 € TTC

Schneider Electric

SCHA9F77463

Disjoncteur 4P 63 A Courbe C Acti9 iC60N Schneider

En stock
7 produit(s) disponible(s)

214.25 € HT 257.10 € TTC

Schneider Electric

SCHA9F77432

Disjoncteur 4P 32 A Courbe C Acti9 iC60N Schneider

5,0 (1)

En stock
15 produit(s) disponible(s)

64.35 € HT 77.22 € TTC

Schneider Electric

SCHA9F77416

Disjoncteur 4P 16 A Courbe C Acti9 iC60N Schneider

5,0 (1)

En stock
13 produit(s) disponible(s)

85.57 € HT 102.68 € TTC

Schneider Electric

SCHA9F77440

Disjoncteur 4P 40 A Courbe C Acti9 iC60N Schneider

5,0 (2)

En stock
2 produit(s) disponible(s)

117.51 € HT 141.01 € TTC

Legrand

LEG407790

Disjoncteur DX3 6000 -vis/vis- 2p-230/400v~ -63a-10ka - courbe c - protect départ

5,0 (1)

En stock
29 produit(s) disponible(s)

40.08 € HT 48.10 € TTC

Schneider Electric

SCHA9F77420

Disjoncteur 4P 20 A Courbe C Acti9 iC60N Schneider

En stock
5 produit(s) disponible(s)

83.01 € HT 99.61 € TTC

Schneider Electric

SCHA9F77220

Disjoncteur 2P 20 A Courbe C Acti9 iC60N Schneider

En stock
14 produit(s) disponible(s)

38.62 € HT 46.34 € TTC

Schneider Electric

SCHA9F77425

Disjoncteur 4P 25 A Courbe C Acti9 iC60N Schneider

5,0 (1)

En stock
10 produit(s) disponible(s)

93.86 € HT 112.63 € TTC

Schneider Electric

SCHA9N18375

Disjoncteur Blanc 4 P C120 Acti 9 Schneider Electric - 100 A - Courbe C - 10 kA

En stock
2 produit(s) disponible(s)

417.69 € HT 501.23 € TTC

Schneider Electric

SCHA9F77240

Disjoncteur 2P 40 A Courbe C Acti9 iC60N Schneider

5,0 (1)

En stock
3 produit(s) disponible(s)

38.73 € HT 46.48 € TTC

Schneider Electric

SCHA9F77410

Disjoncteur 4P 10 A Courbe C Acti9 iC60N Schneider

En stock
2 produit(s) disponible(s)

55.75 € HT 66.90 € TTC

Schneider Electric

SCHA9F77232

Disjoncteur 2P 32 A Courbe C Acti9 iC60N Schneider

En stock
9 produit(s) disponible(s)

30.89 € HT 37.07 € TTC

Schneider Electric

SCHA9F77263

Disjoncteur 2P 63 A Courbe C Acti9 iC60N Schneider

En stock
3 produit(s) disponible(s)

94.78 € HT 113.74 € TTC

Schneider Electric

SCHA9F75440

Disjoncteur 4P 40 A Courbe D Acti9 iC60N Schneider

En stock
3 produit(s) disponible(s)

49.92 € HT 59.90 € TTC

Schneider Electric

SCHA9F75463

Disjoncteur 4P 63 A Courbe D Acti9 iC60N Schneider

En stock
6 produit(s) disponible(s)

77.50 € HT 93.00 € TTC

Les avis clients

Caractéristiques techniques

Type de tension Ac
Profondeur d'encastrement 44,0 mm
Calibre/courant nominal assigné (in) 16,0 A
Tension assignée (ue) 400,0 V
Fréquence 50,0 MHz
Fréquence 50 MHz
Caractéristique de déclenchement (type/courbe) D
Tension d'isolement assignée (ui) 440,0 V
Classe de limitation d'énergie (i²t) 3,0
Catégorie de surtension 3,0
Degré de pollution 3,0
Largeur en nombre de modules 3,0
Indice de protection (ip) Ip20
Nombre de pôles protégés 3,0
Pôle neutre sectionné simultanément Oui
Adapté à une installation encastrée Non
Section de raccordement cable rigide 16,0 mm²
Section de raccordement cable rigide 16 mm²
Section de raccordement cable souple 10,0 mm²
Section de raccordement cable souple 10 mm²
Température ambiante en fonctionnement 70,0 °C
Température ambiante en fonctionnement 70 °C
Produits auxiliaires associables Oui
Nombre de pôles (total) 4,0
Pouvoir de coupure assigné selon en 60898 à 400 v (icn) 4,5 kA
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) 6,0 kA
Tension assignée de tenue aux chocs (uimp) 4,0 kV
Antidéflagration Non
Montage encastré Non
