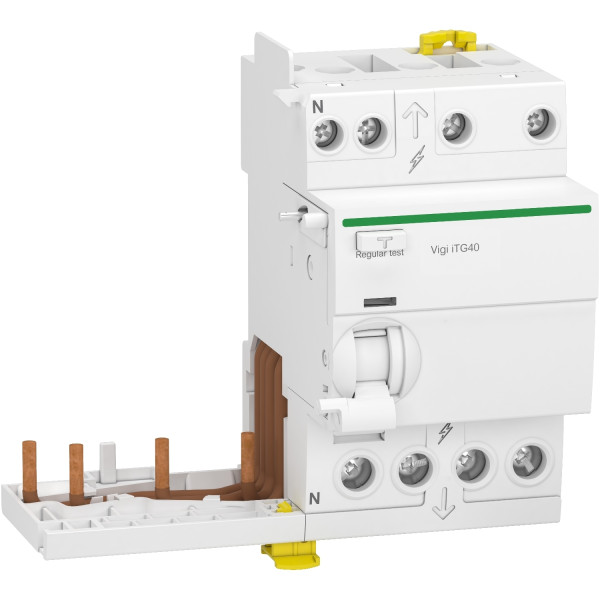

Module Différentiel Vigi Acti9 iTG40 Schneider 3P+N – Tête de Groupe – 30 mA – 40 A – Type AC
200.87 € HT 241.04 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 482 points de fidélité en achetant ce produit
Description
Module Différentiel Vigi Acti9 iTG40 Schneider
Ce module différentiel Vigi Acti9 iC60, de la marque Schneider Electric, est un dispositif complémentaire utilisé dans la protection du réseau de distribution électrique dans un local. Il est généralement associé avec le disjoncteur, à la tête de groupe, pour détecter les défaillances électriques sur le réseau. Ce dispositif permet le déclenchement du disjoncteur afin de couper et de sectionner le circuit en cas de risques. Ce module différentiel assure la détection des fuites de courant dans les circuits de prise et d’alimentation grâce à son différentiel de type AC, doté d’une technologie indépendante de la tension. Il est compatible avec les disjoncteurs Acti9 iDT40 tripolaires avec neutre, installés sur un réseau de 40 A, avec une tension assignée de 400 V.
Les + du produit :
- Signalisation de défaut
- Encliquetable sur rail DIN
- Bornes de raccordement de type à cage
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Acti9 iTG40
- Référence : SCHA9Y12740
- Côtes d'encombrement : 108 x 91 x 74 mm
- Description de pôles : 3 P+N
- Type de différentiel : AC
- Compatibilité : Acti9 iDT40
Caractéristiques du produit :
- Courant assigné d’emploi : 40 A
- Tension assignée d'emploi : 400 VCA
- Fréquence : 50 Hz
- Sensibilité du différentiel : 30 mA
- Temporisation : instantanée
- Couleur : blanc
- Indice de protection :
- Bornes : IP20
- Boîtier : IP40
- Température de fonctionnement : -5°C à +60°C
- Température de stockage : -40°C à +85°C
- Garantie : 18 mois
Caractéristiques techniques
| Courant nominal | 40 A |
| Tension d'isolement assignée (ui) | 440 V |
| Nombre de pôles | 4 |
| Temps de retard ajustable | Non |
| Temps de retard max. | 0 ms |
| Type de courant différentiel | Ac |
| Tenue au courant de choc | 0,25 kA |
| Degré de pollution | 3 |
| Courant de défaut nominal | 0,03 A |
| Tension nominale (un) | 400 V |
| Fréquence | 50 hz |
| Indice de protection (ip) | Ip20 |
| Section de raccordement cable rigide | 16 mm² |
| Section de raccordement cable souple | 10 mm² |
| Avec dispositif de verrouillage | Non |
| Température ambiante en fonctionnement | 60 °C |
| Courant de défaut nominal ajustable | Non |
| Tension assignée de tenue aux chocs (uimp) | 4 kV |
| Immunisé contre déclenchements intempestifs | Non |
