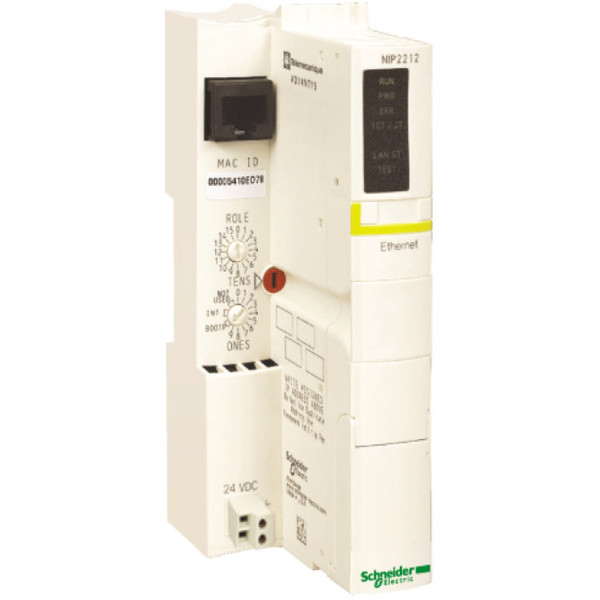

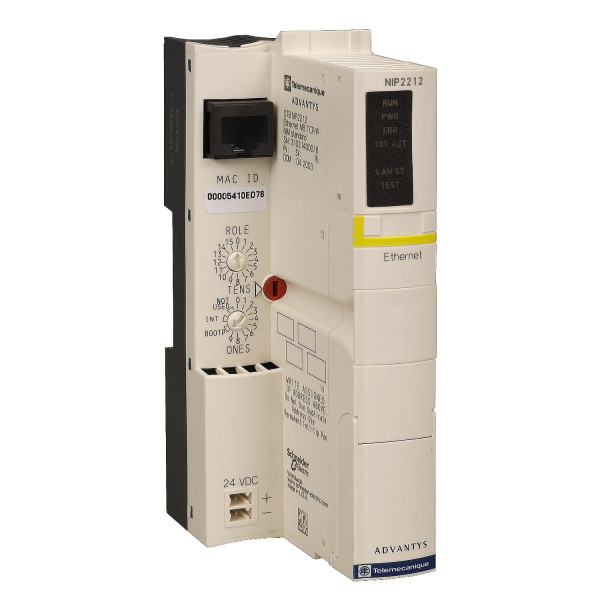

Advantys STB - module d'interface réseau standard - Ethernet - 10Mbit/s

Description

Caractéristiques principales :

• Gamme de produits : Solution d'E/S distribuées Modicon
• Type de produit ou de composant : Module d'interface réseau standard
• Concept : Transparent Ready
• Port ethernet : 10BASE-T
• Nombre de segments : 1 primaire, 6 extensions maximum
• Nombre de périphériques par segment : 0...256
• Vitesse de transmission : 10 Mbit/s pour une longueur de bus de 0...100 m conformément au standard 802.3 / 10 Mbit/s pour une longueur de bus de 0...1000 m avec système de câblage ConneXium / 10 Mbit/s pour une longueur de bus de >= 3000 m avec connex à fibre optique
• Type de structure : LAN industriel

Caractéristiques complémentaires :

• Nombre de module d'e/s adressable : 0...32 par ilôt
• Service communication : Protocole DHCP/bootP / Internet intégré (configuration,diagnostic et accès aux variables) / Messagerie TCP/IP Modbus / SNMP agent
• [us] tension d'alimentation : 24 V DC
• Type d'alimentation : SELV
• Courant d'alimentation : >= 700 mA
• Limites de la tension d'alimentation : 19.2...30 V
• Courant en entrée : 430 mA pour circuit alimentation
• Courant de sortie nominal : 1.2 A / 0.575 A (60...70 °C)
• Tension de sortie : 5,25 V 5,25 V DC DC +/- 0.21 % (tolérance: +/- 0.21 %) pour bus logique pour bus logique
• Marquage : CE
• Catégorie de surtension : II
• Led d'état : 1 LED rouge pour erreur module (ERR) / 1 LED vert pour état de l'îlot (RUN) / 1 LED vert pour alimentation (PWR) / 1 LED jaune pour mode test / 1 LED vert pour 10T / 1 LED vert pour STATUS
• Profondeur : 70 mm
• Hauteur : 40 mm
• Largeur : 128.3 mm
• Masse du produit : 0.13 kg

Référence : SCHSTBNIP2212 (Schneider-Electric)

Ancien produit : Telemecanique STBNIP2212
