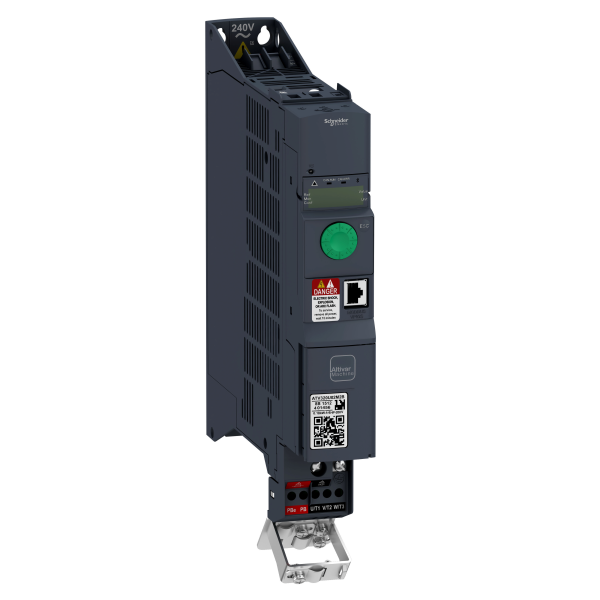

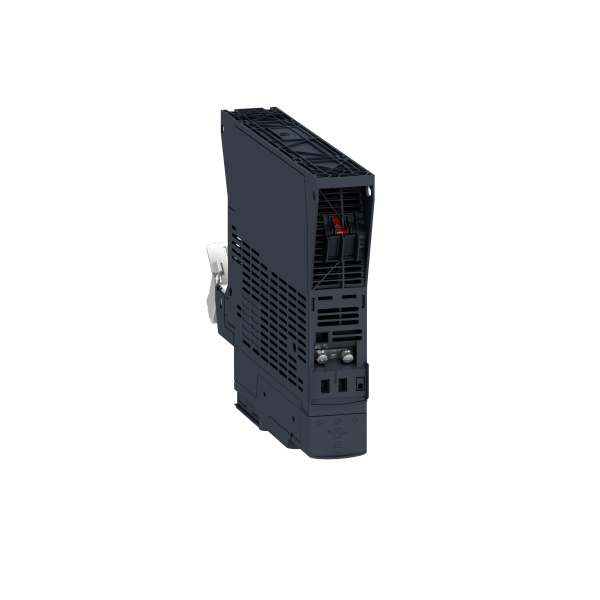

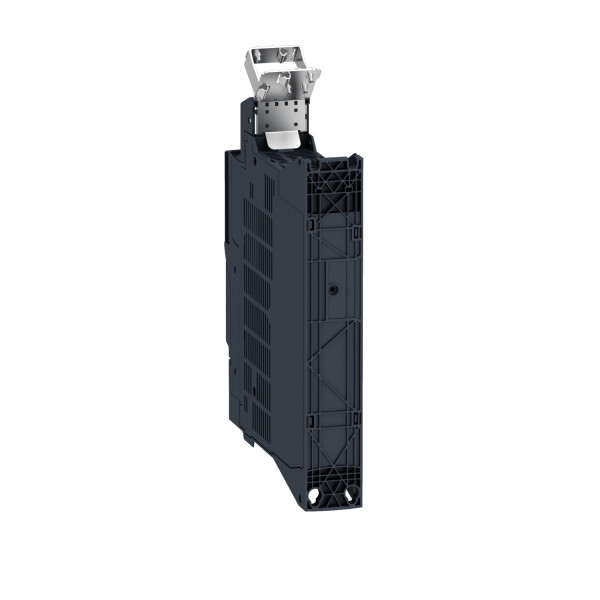

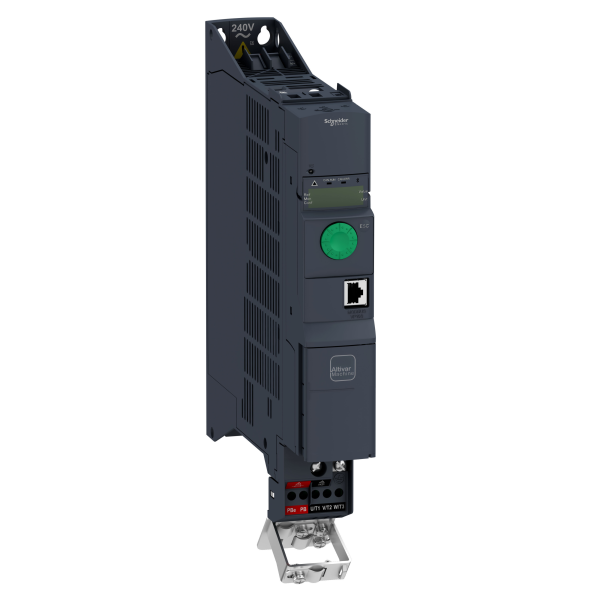

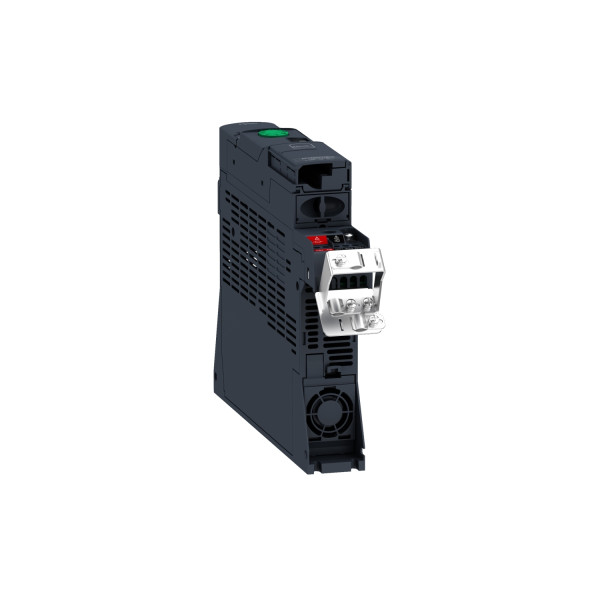

Altivar machine - variateur - 0,37kw - 200/240v mono - book - cem - ip21

Description

Caractéristiques principales :

Gamme de produits : Altivar Machine ATV320
Fonction produit : Variateur de vitesse
Application spécifique du produit : Machines complexes
Nom abrégé de l'appareil : ATV320
Format du lecteur : Livre
Destination du produit : Moteurs asynchronesMoteurs synchrones
Filtre cem : Filtre intégré CEM Classe C2
Degré de protection ip : IP20 conformément à EN/IEC 61800-5-1
Type de refroidissement : Ventilateur
Nombre de phases réseau : Monophasé
[us] tension d'alimentation : 200…240 V (- 15...10 %)
Fréquence d'alimentation : 50...60 Hz (- 5...5 %)
Puissance moteur kw : 0.37 kW pour service sévère
Puissance moteur hp : 0.5 hp pour service sévère
Courant de ligne : 6 A à 200 V pour service sévère5 A à 240 V pour service sévère
Lcc présumé de ligne :
Puissance apparente : 1,2 kVA à 240 V pour service sévère
Courant de sortie permanent : 3,3 A à 4 kHz pour service sévère
Courant transitoire maximum : 5 A pendant 60 s pour service sévère
Profil de commande pour moteur asynchrone : Rapport tension/fréquence, 2 pointsRapport tension/fréquence, 5 pointsCommande vecteur de flux sans capteur, standardRapport tension/fréquence - Économie d'énergie, U/f quadratiqueContrôle vectoriel de flux sans capteur - Economie d'énergie
Profil contrôle moteur synchrone : Contrôle vectoriel sans capteur
Fréquence de sortie du variateur de vitesse : 0.1…599 Hz
Fréquence de découpage nominale : 4 kHz
Fréquence de commutation : 2...16 kHz réglable4...16 kHz avec réduction de courant
Fonction de sécurité : STO (safe torque off) SIL 3SS1 (safe stop 1)SMS (safe maximum speed)SLS (safe limited speed)GDL (guard door locking)
Protocole du port communication : CANopenModbus
Carte d’options : Module de communication: chaînage CANopen RJ45Module de communication: CANopen SUB-D 9Module de communication: style ouvert CANopen bornierModule de communication: EtherCAT RJ45Module de communication: DeviceNetModule de communication: ethernet IPModule de communication: Profibus DP V1Module de communication: ProfinetModule de communication: Ethernet Powerlink

Caractéristiques complémentaires :

Tension de sortie :
Amplification de courant temporaire admissible : 1,5 x In pendant 60 s pour service sévère
Gamme de vitesse : 1...100 avec moteur asynchrone en mode boucle ouverte
Précision de vitesse : +/-10% du glissement nominal 0,2 Tn à Tn
Précision de couple : +/- 15 %
Surcouple transitoire : 170…200 % du couple nominal du moteur
Couple de freinage :
Boucle de régulation : Régulateur PID réglable
Compensation de glissement du moteur : Automatique quelque soit la chargeNot available in voltage/frequency ratio (2 or 5 points)Réglable 0…300 %
Rampes d'accélération et décélération : SUCUSInjection de CC d'arrêt automatique de la rampe de décélérationAdaptation de la rampe de décélérationLinéaireCommutation de rampe
Freinage d'arrêt : 4 x 2,5 mm² + 2 x 1 mm² + 2 x 0,14 mm²
Type de protection : Variateur: protection thermiqueVariateur: surintensité entre phases de sortie et terreVariateur: coupures de phase en entréeVariateur: protection surchauffeVariateur: court-circuit entre les phases du moteur
Résolution en fréquence : Unité d'affichage: 0,1 HzEntrée analogique: 0.012/50 Hz
Raccordement électrique : Contrôle, bornier à vis: 0,5…1,5 mm² 4 x 1,5 mm² + 2 x 1 mm² + 2 x 0,14 mm²Moteur/résistance de freinage, bornier à vis: 1,5…2,5 mm² AWG 14…AWG 12Alimentation puissance, bornier à vis: 1,5…4 mm² AWG 14…AWG 10
Type de connecteur : 1 RJ45 pour Modbus/CANopen sur face avant
Interface physique : 2-fils RS 485 pour Modbus
Trame de transmission : RTU pour Modbus
Vitesse de transmission : 4.8, 9.6, 19.2, 38.4 kbit/s pour Modbus50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps pour CANopen
Format des données : 8 bits, configurable pair, impair ou sans parité pour Modbus
Type de polarisation : Aucune impédance pour Modbus
Nombre d'adresses : 1...247 pour Modbus1...127 pour CANopen
Méthode d'accès : Esclave pour CANopen
Alimentation : Alimentation interne pour le potentiomètre de référence (1 à 10 kOhm): 10.5 V DC (+/- 5 %) courant

Signalisation locale : 1 LED rouge pour tension du lecteur1 LED vert pour exécution CANopen1 LED rouge pour erreur CANopen1 LED rouge pour défaut de variateur
Largeur : 45 mm
Hauteur : 325 mm
Profondeur : 245 mm
Poids : 2.4 kg
Nombre d'entrées analogiques : 3
Type d'entrée analogique : Tension (AI1): 0...10 V CC, impédance 30000 Ohm, résolution 10 bitsTension différentielle bipolaire (AI2): +/- 10 V CC, impédance 30000 Ohm, résolution 10 bitsCourant (AI3): 0…20 mA (ou 4-20 mA, x-20 mA, 20-x mA ou autres modèles par configuration), impédance 250 Ohm, résolution 10 bits
Nombre d'entrées logiques : 7
Type d'entrée tor : Programmable (sink/source) (DI1…DI4): 24…30 V DC: niveau 1 PLCProgrammable en entrée d'impulsion à 20 kpps (DI5): 24…30 V DC: niveau 1 PLCSonde PTC configurable par interrupteur (DI6): 24…30 V DCCouple de sécurité désactivé (STO): 24…30 V DC, impédance 1500 Ohm
Logique d'entrée numérique : Logique négative (sink): : DI1…DI6, > 19 V (état 0) Logique positive (source): : DI1…DI6, 11 V (état 1)
Nombre de sorties analogiques : 1
Type de sortie analogique : Courant configurable par logiciel (AQ1): 0...20 mA, impédance 800 Ohm, résolution 10 bitsTension configurable par logiciel (AQ1): 0...10 V, impédance 470 Ohm, résolution 10 bits
Durée d'échantillonnage : Entrée analogique (AI1, AI2, AI3): 2 msSortie analogique (AQ1): 2 ms
Précision : Entrée analogique AI1, AI2, AI3: +/-0,2 % pour une température de -10…60 °CEntrée analogique AI1, AI2, AI3: +/-0,5% pour une température de 25 °CSortie analogique AQ1: +/- 1 % pour une température de 25 °CSortie analogique AQ1: +/- 2 % pour une température de -10…60 °C
Erreur de linéarité : Entrée analogique (AI1, AI2, AI3): +/- 0,2…0,5 % de la valeur maximaleSortie analogique (AQ1): +/- 0,3 %
Nombre sorties numériques : 3
Type de sortie tor : Relais logique configurable NO/NF (R1A, R1B, R1C): durabilité électrique 100000 cycleRelais logique configurable NO (R2A, R2B): durabilité électrique 100000 cycleLogique (LO)
Durée d’actualisation : Entrée logique (DI1…DI6): 8 ms (+/- 0,7 ms)Sortie relais (R1A, R1B, R1C): 2 msSortie relais (R2A, R2C): 2 ms
Courant commuté minimum : Sortie relais (R1, R2): 5 mA à 24 V DC
Courant commuté maximum : Sortie relais (R1) sur résistif charge (cos phi = 1: 3 A à 250 V ACSortie relais (R1) sur résistif charge (cos phi = 1: 4 A à 30 V DCSortie relais (R1, R2) sur inductive charge (cos phi = 0.4: 2 A à 250 V ACSortie relais (R1, R2) sur inductive charge (cos phi = 0.4: 2 A à 30 V DCSortie relais (R2) sur résistif charge (cos phi = 1: 5 A à 250 V ACSortie relais (R2) sur résistif charge (cos phi = 1: 5 A à 30 V DC
Application spécifique : Machines
Fabrication sur mesure et par processus : Hoisting self erectingMaterial handling carouselMaterial handling conveyorMaterial handling lifting platfromMaterial handling palletizers - medium performanceMaterial handling transfer tableMaterial handling turn tableMaterial working (wood, ceramic, stone, pvc, metal) cutting - medium accuracyMaterial working (wood, ceramic, stone, pvc, metal) drillingMaterial working (wood, ceramic, stone, pvc, metal) sawPackaging baggingPackaging feed conveyor low performancePackaging filling bottles - intermittent operationPackaging linear labelingPackaging other applicationPackaging stretching wrappingPackaging tray takeTextile knittingTextile printing machinesTextile spinningWashing machines carWashing machines other applicationHoisting standard crane - travelling or trolley
Plage de puissance : 0...0.5 kW 200...240 V monophasé
Type de démarreur de moteur : Variateur de vitesse
