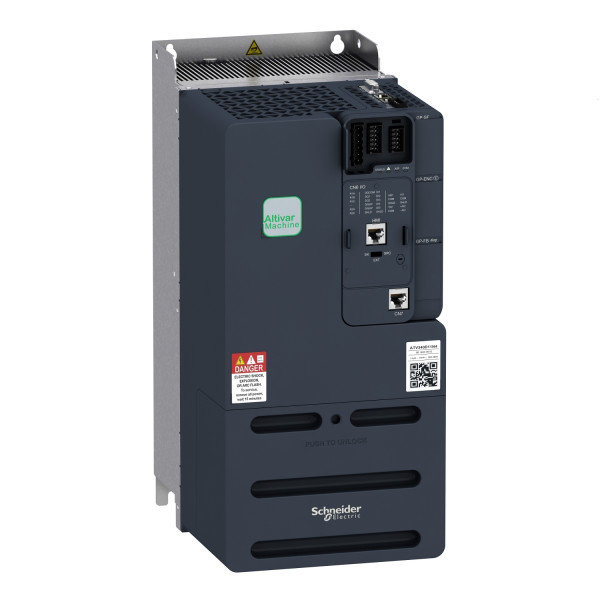

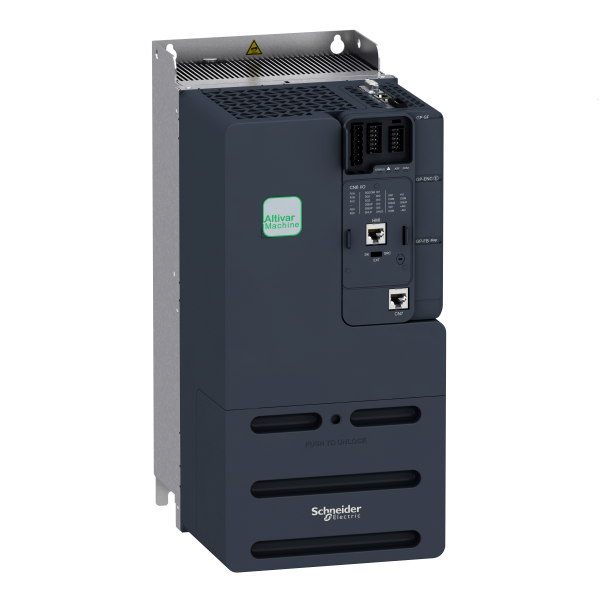

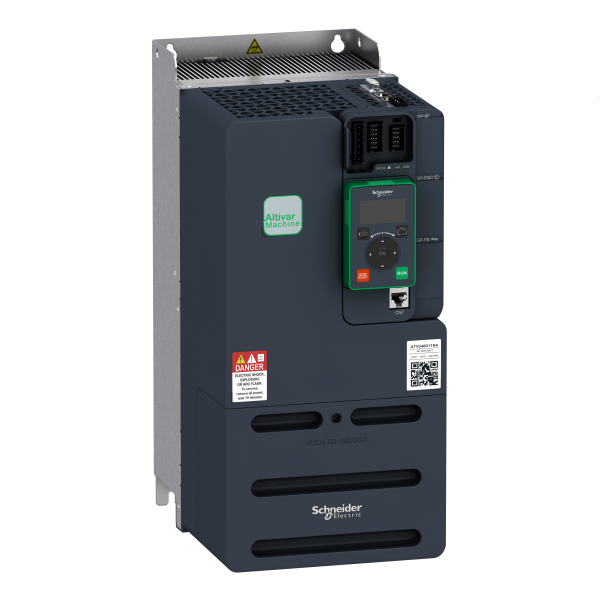

Altivar machine - variateur - 11kw - 400v - standard sans ethernet
Altivar machine - variateur - 11kw - 400v - standard sans ethernet
Altivar machine - variateur - 11kw - 400v - standard sans ethernet
Altivar machine - variateur - 11kw - 400v - standard sans ethernet
Altivar machine - variateur - 11kw - 400v - standard sans ethernet
Altivar machine - variateur - 11kw - 400v - standard sans ethernet

Photo(s) non contractuelle(s)

Altivar machine - variateur - 11kw - 400v - standard sans ethernet

1603.49 € HT 1924.19 € TTC

Marque Schneider Electric

Référence ATV340D11N4

EAN 3606480966941

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 23-28 jours Délai estimatif

Description

Caractéristiques principales :

Gamme de produits : Altivar Machine ATV340
Fonction produit : Variateur de vitesse
Fonction de l’appareil : Machine
Nom abrégé de l'appareil : ATV340
Variante : Version standard
Destination du produit : Moteurs asynchronesMoteurs synchrones
Support de montage : Mur
Filtre cem : Intégré avec 20 m câble moteur maxi conformément à EN/IEC 61800-3 catégorie C3
Degré de protection ip : IP20 conformément à IEC 60529IP20 conformément à IEC 61800-5-1
Type de refroidissement : Convection forcée
Fréquence d'alimentation : 50...60 Hz +/- 5 %
Nombre de phases réseau : 3 phases
[us] tension d'alimentation : 380…480 V - 15...10 %
Puissance moteur kw : 15 kW (service normal)11 kW (service sévère)
Puissance moteur hp : 20 hp (service normal)15 hp (service sévère)
Courant de ligne : 34.7 A à 380 V avec bobine inductrice (service sévère)34.7 A à 380 V avec bobine inductrice (service sévère)27,7 A à 480 V avec bobine inductrice (service sévère)28.8 A à 380 V avec bobine inductrice de ligne externe (service normal)23 A à 480 V avec bobine inductrice de ligne externe (service normal)21,9 A à 380 V avec bobine inductrice de ligne externe (service sévère)17.7 A à 480 V avec bobine inductrice de ligne externe (service sévère)
Lcc présumé de ligne : 22 kA
Puissance apparente : 22,7 kVA à 480 V (service normal)23 kVA à 480 V (service sévère)
Courant de sortie permanent : 32 A à 4 kHz (service normal)24 A à 4 kHz (service sévère)
Courant transitoire maximum : 35,2 A pendant 60 s (service normal)36 A pendant 60 s (service sévère)43.2 A pendant 2 s (service normal)43 A pendant 2 s (service sévère)
Profil de commande pour moteur asynchrone : Couple constantCouple variableCouple optimisé
Profil contrôle moteur synchrone : Moteur à aimant permanentMoteur à réluctance
Fréquence de sortie du variateur de vitesse : 0.1…599 Hz
Fréquence de découpage nominale : 4 kHz
Fréquence de commutation : 2...16 kHz réglable4...16 kHz avec réduction de courant
Fonction de sécurité : STO (safe torque off) SIL 3

Caractéristiques complémentaires :

Type d'entrée tor : PTI programmable comme entrée en train d'impulsions : 0…30 kHz, 24 V DC (PTI programmable comme entrée en train d'impulsions : 0…30 kHz, 24 V DC (STOA, STOB couple de sécurité désactivé, 24 V DC ( 2,2 kOhmDI1...DI5 programmable, 24 V DC (

Protocole du port communication : Modbus série
Carte d’options : Slot GP-FB : module de communication pour Profibus DP V1Slot GP-FB : module de communication pour ProfinetSlot GP-FB : module de communication pour DeviceNetSlot GP-FB : module de communication pour chaînage CANopen RJ45Slot GP-FB : module de communication pour CANopen SUB-D 9Slot GP-FB : module de communication pour CANopen bornes à visSlot GP-FB : module de communication pour EtherCATSlot GP-X : module d'extension E/S digital et analogiqueSlot GP-X : module d'extension relaisSlot GP-ENC : 5/12 V module codeur digitalSlot GP-ENC : interface codeur analogiqueSlot GP-ENC : module interface codeur résolveur
Tension de sortie :
Amplification de courant temporaire admissible : 1,1 x In pour 60 s (service normal)1,5 x In pour 60 s (service sévère)1.35 x In pour 2 s (service normal)1.8 x In pour 2 s (service sévère)
Compensation de glissement du moteur : RéglableAutomatique quelque soit la chargePeut être suppriméIndisponible en loi pour motor à aimant permanent
Rampes d'accélération et décélération : S, U ou personnaliséRéglable linéairement de 0.01 ... 9999 s
Freinage d'arrêt : 4 x 2,5 mm² + 2 x 1 mm² + 2 x 0,14 mm²
Type de protection : Moteur : protection thermiqueVariateur: protection thermiqueVariateur : surchauffeVariateur : surtension d'alimentation électriqueVariateur : sous-tension d'alimentation électriqueVariateur : coupure sur le circuit de contrôleMoteur : safe torque offVariateur : safe torque offVariateur: court-circuit entre les phases du moteurMoteur: Perte de phase moteurVariateur: sur courantVariateur: Surintensité sortie entre phase moteur et terreVariateur: Surintensité sortie entre les phases du moteurVariateur: Court-circuit entre phase moteur et terreVariateur: Perte de phase moteurVariateur: Bus Surtension CCVariateur: Perte d'alimentationVariateur: Dépassement de la vitesse limite
Résolution en fréquence : Unité d'affichage: 0,1 HzEntrée analogique: 0.012/50 Hz
Raccordement électrique : Bornier à vis avec capacité de serrage: 0,2 à 2,5 mm², AWG 24 à AWG 12 sur ContrôleBornier à vis avec capacité de serrage: 0,2 à 2,5 mm², AWG 24 à AWG 12 sur ContrôleBornier à vis avec capacité de serrage: 4...25 mm², AWG 10...AWG 3 sur line sideBornier à vis avec capacité de serrage: 4...25 mm², AWG 10...AWG 3 sur DC busBornier à vis avec capacité de serrage: 2,5…25 mm², AWG 12...AWG 3 sur moteur
Type de connecteur : Connecteur(s)1x RJ45, Modbus série sur face avantConnecteur(s)1x RJ45, Modbus série pour HMI sur face avant
Interface physique : 2-fils RS 485 Modbus série
Trame de transmission : RTU Modbus série
Vitesse de transmission : 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps Modbus série
Format des données : 8 bits, configurable pair, impair ou sans parité Modbus série
Type de polarisation : Aucune impédance Modbus série
Nombre d'adresses : 1...247 Modbus série
Méthode d'accès : Esclave Modbus RTU
Alimentation : Alimentation externe pour entrées numériques : 24 V DC (19…30 V), Alimentation interne pour le potentiomètre de référence (1 à 10 kOhm) : 10.5 V DC +/- 5 %, Alimentation externe pour entrées numériques et STO : 24 V DC (21…27 V),

Signalisation locale : 4 LED, mono/double couleur pour diagnostique local4 LED, double couleur pour statut du module de communication
Largeur : 180 mm
Hauteur : 385 mm
Profondeur : 249 mm
Poids : 9.5 kg
Nombre d'entrées analogiques : 2
Type d'entrée analogique : AI1 courant configurable par logiciel : 0...20 mA, impédance 250 Ohm, résolution 12 bitsAI1 courant configurable par logiciel : 0...20 mA, impédance 250 Ohm, résolution 12 bitsAI1 Sonde de température configurable par logiciel ou capteur de niveau d'eauAI1 tension configurable par logiciel : 0...10 V CC, impédance 31.5 kOhm, résolution 12 bitsAI2 tension configurable par logiciel : - 10...10 V CC, impédance 20 kOhm, résolution 12 bits
Nombre d'entrées logiques : 8
Compatibilité de l'entrée numérique : DI1...DI5 : entrée numérique niveau 1 PLC conformément à EN/IEC 61131-2PTI : entrée impulsion niveau 1 PLC conformément à IEC 65A-68STOA, STOB : entrée numérique niveau 1 PLC conformément à EN/IEC 61131-2
Logique d'entrée numérique : DI1...DI5 logique positive (source) à l'état 0: 11 VDI1...DI5 logique négative (sink) à l'état 0: > 16 V, à l'état 1: PTI logique positive (source) à l'état 0: 2,5 VSTOA, STOB logique positive (source) à l'état 0: 11 V
Nombre de sorties analogiques : 1
Type de sortie analogique : Tension configurable par logiciel AQ1 : 0...10 V DC impedance 470 Ohm, résolution 10 bitsCourant configurable par logiciel AQ1 : 0...20 mA impedance 500 Ohm, résolution 10 bits
Type d’entrée/sortie : Programmable comme entrée / sortie logique DQ1 : 0…1 kHz, Programmable comme entrée / sortie logique DQ2 : 0…1 kHz,

Durée d'échantillonnage : Entrée numérique DI1...DI5 : 2 ms (+/- 0,5 ms)Entrée impulsion PTI : 5 ms (+/- 1 ms)Entrée analogique AI1, AI2 : 1 ms (+/- 1 ms)Sortie analogique AQ1 : 5 ms (+/- 1 ms)Discrete input/output DQ1, DQ2 : 2 ms (+/- 0,5 ms)
Précision : Entrée analogique AI1, AI2 : +/- 0,6 % pour une variation de température de 60 °CSortie analogique AQ1 : +/- 1 % pour une variation de température de 60 °C
Erreur de linéarité : AI1, AI2 : +/- 0,15 % de la valeur maximale pour entrée analogiqueAQ1 : +/-0,2 % pour sortie analogique
Nombre de sorties relais : 2
Type de sortie relais : Relais configurable R1 : relais de défaut NO/NF 100000 cycle at maximum switching currentRelais configurable R2 : relais de séquence NO 100000 cycle at maximum switching current
Durée d’actualisation : Sortie relais R1, R2 : 5 ms (+/- 0,5 ms)
Courant commuté minimum : Sortie relais R1, R2 : 5 mA à 24 V DC
Courant commuté maximum : Sortie relais R1 : 3 A à 250 V AC sur résistif charge (cos phi = 1Sortie relais R1 : 3 A à 30 V DC sur résistif charge (cos phi = 1Sortie relais R1 : 2 A à 250 V AC sur inductive charge (cos phi = 0.4 et L/R = 7 msSortie relais R1 : 2 A à 30 V DC sur inductive charge (cos phi = 0.4 et L/R = 7 msSortie relais R2 : 5 A à 250 V AC sur résistif charge (cos phi = 1Sortie relais R2 : 5 A à 30 V DC sur résistif charge (cos phi = 1Sortie relais R2 : 2 A à 250 V AC sur inductive charge (cos phi = 0.4 et L/R = 7 msSortie relais R2 : 2 A à 30 V DC sur inductive charge (cos phi = 0.4 et L/R = 7 ms
Fabrication sur mesure et par processus : Packaging conveyorPackaging other applicationHoisting tower craneHoisting other applicationMaterial handling grouping conveyorMaterial handling palletizer - high performanceMaterial working (wood, ceramic, stone, pvc, metal) cutting - high accuracyMaterial working (wood, ceramic, stone, pvc, metal) polishingMaterial working (wood, ceramic, stone, pvc, metal) grindingMaterial working (wood, ceramic, stone, pvc, metal) slitterPackaging filling bottles - synchronized operationPackaging feed conveyor - medium performancePackaging grouping boxingPackaging elevatorHoisting standard crane - hoistMaterial handling automatic storage / retrieval systemPackaging shrinking wrapping
Plage de puissance : 7...11 kW 380...440 V 3 phases7...11 kW 480...500 V 3 phases
Type de démarreur de moteur : Variateur de vitesse

Les avis clients

Caractéristiques techniques

Largeur 180,0 mm
Hauteur 385,0 mm
Profondeur 249,0 mm
Avec élément de commande Non
Nombre d’entrées numériques 5,0
Nombre d’entrées analogiques 2,0
Nombre de sorties analogiques 1,0
Protocole pris en charge pour lon Non
Nombre d'interfaces matérielles industrial ethernet 0,0
Nombre d'interfaces matérielles en série rs-232 0,0
Nombre d'interfaces matérielles en série rs-422 0,0
Nombre d'interfaces matérielles en série rs-485 1,0
Nombre d'interfaces matérielles en série tty 0,0
Nombre d'interfaces matérielles usb 0,0
Nombre d'interfaces matérielles parallèles 0,0
Nombre d'autres interfaces matérielles 1,0
Avec interface optique Non
Protocole pris en charge pour tcp/ip Non
Protocole pris en charge pour asi Non
Protocole pris en charge pour profibus Oui
Protocole pris en charge pour can Oui
Protocole pris en charge pour interbus Non
Supporte le protocole knx Non
Supporte protocole modbus Oui
Protocole pris en charge pour data-highway Non
Supporte le protocole devicenet Oui
Protocole pris en charge pour suconet Non
Protocole pris en charge pour autres systèmes de bus Oui
Indice de protection (ip) Ip20
Avec prise pour ordinateur Oui
Protocole pris en charge pour sercos Non
Protocole pris en charge pour interbus-safety Non
Tension du secteur 480,0 V
Fréquence du secteur 50/60 hz
Fonctionnement possible à quatre quadrants Oui
Nombre d'interfaces matérielles profinet 0,0
Type de convertisseur Convertisseur u
Nombre de phases de sortie 3
Nombre de phases d'entrée 3
Hacheur de freinage intégré Non
Convient pour environnement industriel Oui
Utilisation autorisée en zone résidentielle et commerciale Non
Fréquence de sortie max. 599,0 Hz
Puissance utile max. en charge linéaire sous tension de sortie assignée 11,0 kW
Tolérance relative de tension du réseau symétrique 10,0 %
Tolérance relative de fréquence du réseau symétrique 5,0 %
Protocole pris en charge pour as-interface safety at work Non
Protocole pris en charge pour devicenet safety Non
Protocole pris en charge pour ethernet/ip Non
Protocole pris en charge pour foundation fieldbus Non
Protocole pris en charge pour profinet cba Non
Protocole pris en charge pour profinet io Oui
Protocole pris en charge pour profisafe Non
Protocole pris en charge pour safetybus p Non
Tension de sortie max. 480,0 V
Courant de sortie nominal i2n 33,9 A
Supporte protocole bacnet Non
Nombre de sorties numériques 2,0
Puissance utile max. en charge quadratique sous tension de sortie assignée 11,0 kW
