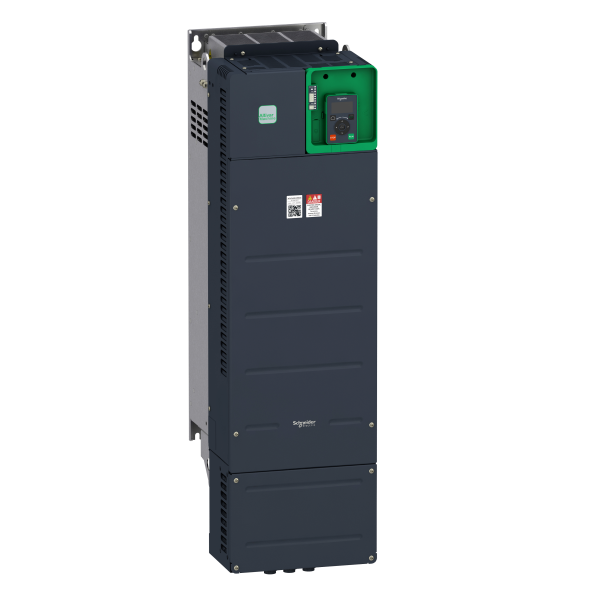

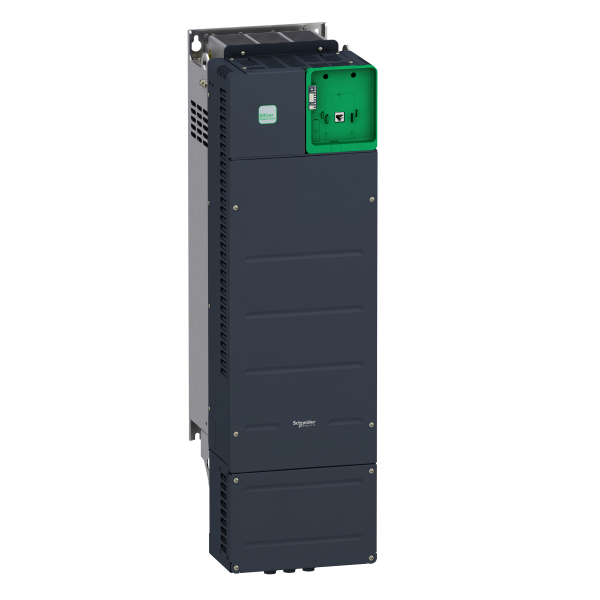

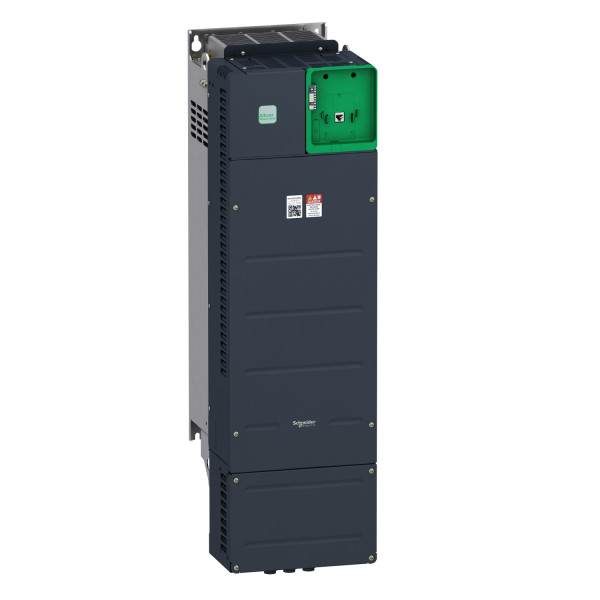

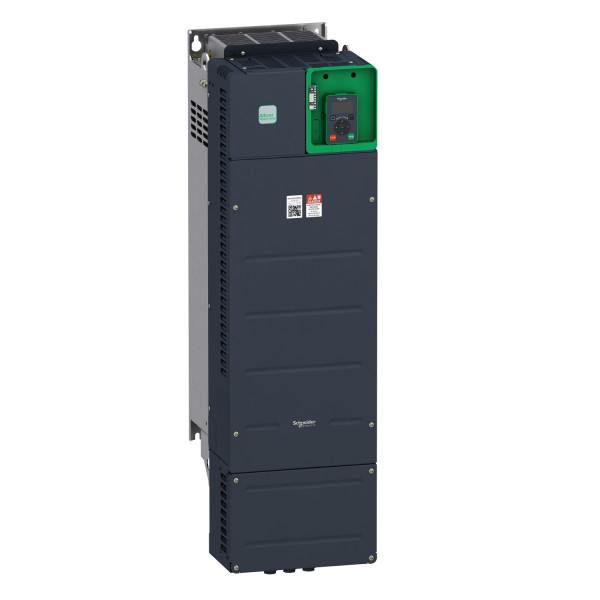

Altivar machine - variateur - 45kw - 400v - haute perf avec ethernet
Altivar machine - variateur - 45kw - 400v - haute perf avec ethernet
Altivar machine - variateur - 45kw - 400v - haute perf avec ethernet
Altivar machine - variateur - 45kw - 400v - haute perf avec ethernet
Altivar machine - variateur - 45kw - 400v - haute perf avec ethernet
Altivar machine - variateur - 45kw - 400v - haute perf avec ethernet

Photo(s) non contractuelle(s)

Altivar machine - variateur - 45kw - 400v - haute perf avec ethernet

4856.05 € HT 5827.26 € TTC

Marque Schneider Electric

Référence ATV340D45N4E

EAN 3606480967115

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 102-107 jours Délai estimatif

Description

Caractéristiques principales :

Gamme de produits : Altivar Machine ATV340
Fonction produit : Variateur de vitesse
Fonction de l’appareil : Machine
Nom abrégé de l'appareil : ATV340
Variante : Version standard
Destination du produit : Moteurs asynchronesMoteurs synchrones
Support de montage : Mur
Filtre cem : Intégré avec 150 m câble moteur maxi conformément à EN/IEC 61800-3 catégorie C3
Degré de protection ip : IP20 conformément à IEC 60529IP20 conformément à IEC 61800-5-1
Degré de protection : UL type 1 conformément à UL 508C
Type de refroidissement : Convection forcée
Fréquence d'alimentation : 50...60 Hz +/- 5 %
Nombre de phases réseau : 3 phases
[us] tension d'alimentation : 380…480 V - 15...10 %
Puissance moteur kw : 55 kW (service normal)45 kW (service sévère)
Puissance moteur hp : 75 hp (service normal)60 hp (service sévère)
Courant de ligne : 97,2 A à 380 V avec étrangleur ligne interne (service normal)84,2 A à 480 V avec étrangleur ligne interne (service normal)81,4 A à 380 V avec étrangleur ligne interne (service sévère)71,8 A à 480 V avec étrangleur ligne interne (service sévère)
Lcc présumé de ligne : 50 kA
Puissance apparente : 70 kVA à 480 V (service normal)59,7 kVA à 480 V (service sévère)
Courant de sortie permanent : 106 A à 4 kHz (service normal)88 A à 4 kHz (service sévère)
Courant transitoire maximum : 132 A pendant 60 s (service sévère)127,2 A pendant 60 s (service normal)127,2 A pendant 2 s (service normal)132 A pendant 2 s (service sévère)
Profil de commande pour moteur asynchrone : Couple constantCouple variableCouple optimisé
Profil contrôle moteur synchrone : Moteur à aimant permanentMoteur à réluctance
Fréquence de sortie du variateur de vitesse : 0.1…500 Hz
Fréquence de découpage nominale : 2.5 kHz
Fréquence de commutation : 2,5…8 kHz avec réduction de courant1…8 kHz réglable
Fonction de sécurité : STO (safe torque off) SIL 3

Caractéristiques complémentaires :

Type d'entrée tor : STOA, STOB couple de sécurité désactivé, 24 V DC ( 2,2 kOhmSTOA, STOB couple de sécurité désactivé, 24 V DC ( 2,2 kOhmDI7, DI8 programmable comme entrée en train d'impulsions : 0…30 kHz, 24 V DC (DI1…DI8 programmable, 24 V DC (

Protocole du port communication : Modbus sérieModbus TCPEthernet IP
Carte d’options : Slot GP-X : module d'extension E/S digital et analogiqueSlot GP-X : module d'extension relaisSlot GP-ENC : 5/12 V module codeur digitalSlot GP-ENC : interface codeur analogiqueSlot GP-ENC : module interface codeur résolveur
Tension de sortie :
Amplification de courant temporaire admissible : 1,5 x In pour 60 s (service sévère)1,5 x In pour 60 s (service sévère)1.2 x In pour 60 s (service normal)
Compensation de glissement du moteur : RéglableAutomatique quelque soit la chargePeut être suppriméIndisponible en loi pour motor à aimant permanent
Rampes d'accélération et décélération : S, U ou personnaliséRéglable linéairement de 0.01 ... 9999 s
Freinage d'arrêt : 4 x 2,5 mm² + 2 x 1 mm² + 2 x 0,14 mm²
Type de protection : Moteur : protection thermiqueVariateur: protection thermiqueVariateur : surchauffeVariateur : surtension d'alimentation électriqueVariateur : sous-tension d'alimentation électriqueVariateur : coupure sur le circuit de contrôleMoteur : safe torque offVariateur : safe torque offVariateur: court-circuit entre les phases du moteurMoteur: Perte de phase moteurVariateur: sur courantVariateur: Surintensité sortie entre phase moteur et terreVariateur: Surintensité sortie entre les phases du moteurVariateur: Court-circuit entre phase moteur et terreVariateur: Perte de phase moteurVariateur: Bus Surtension CCVariateur: Perte d'alimentationVariateur: Dépassement de la vitesse limite
Résolution en fréquence : Unité d'affichage: 0,1 HzEntrée analogique: 0.012/50 Hz
Raccordement électrique : Bornier à vis avec capacité de serrage: 0,75 à 1,5 mm², AWG 18...AWG 16 sur ContrôleBornier à vis avec capacité de serrage: 0,75 à 1,5 mm², AWG 18...AWG 16 sur ContrôleBornier à vis avec capacité de serrage: 70…120 mm², AWG 1/0…250 kcmil sur line sideBornier à vis avec capacité de serrage: 70…120 mm², AWG 1/0…250 kcmil sur DC busBornier à vis avec capacité de serrage: 70…120 mm², AWG 1/0…250 kcmil sur moteur
Type de connecteur : Connecteur(s)1x RJ45, Modbus série sur face avantConnecteur(s)1x RJ45, Modbus série pour HMI sur face avantConnecteur(s)2x RJ45, Ethernet IP/Modbus TCP sur face avant
Interface physique : 2-fils RS 485 Modbus série
Trame de transmission : RTU Modbus série
Vitesse de transmission : 10/100 Mbit/s Ethernet IP/Modbus TCP4800 bps, 9600 bps, 19200 bps, 38,4 Kbps Modbus série
Mode d'échange : Half duplex, full duplex, auto-négociation Ethernet IP/Modbus TCP
Format des données : 8 bits, configurable pair, impair ou sans parité Modbus série
Type de polarisation : Aucune impédance Modbus série
Nombre d'adresses : 1...247 Modbus série
Méthode d'accès : Esclave Modbus TCPEsclave Modbus RTU
Alimentation : Alimentation externe pour entrées numériques : 24 V DC (19…30 V), Alimentation interne pour le potentiomètre de référence (1 à 10 kOhm) : 10.5 V DC +/- 5 %, Alimentation externe pour entrées numériques et STO : 24 V DC (21…27 V),

Signalisation locale : 3 LED, mono/double couleur pour diagnostique local5 LED, double couleur pour statut de la communication embarquée2 LED, double couleur pour statut du module de communication1 LED, rouge pour présence de tension
Largeur : 271 mm
Hauteur : 908 mm
Profondeur : 309 mm
Poids : 56.4 kg
Nombre d'entrées analogiques : 3
Type d'entrée analogique : AI1, AI2, AI3 tension configurable par logiciel : 0...10 V CC, impédance 31.5 kOhm, résolution 12 bitsAI1, AI3 courant configurable par logiciel : 0...20 mA, impédance 250 Ohm, résolution 12 bitsAI1, AI3 Sonde de température configurable par logiciel ou capteur de niveau d'eau
Nombre d'entrées logiques : 10
Compatibilité de l'entrée numérique : STOA, STOB : entrée numérique niveau 1 PLC conformément à EN/IEC 61131-2STOA, STOB : entrée numérique niveau 1 PLC conformément à EN/IEC 61131-2DI1…DI8 : entrée numérique niveau 1 PLC conformément à EN/IEC 61131-2DI7, DI8 : entrée impulsion niveau 1 PLC conformément à IEC 65A-68
Logique d'entrée numérique : STOA, STOB logique positive (source) à l'état 0: 11 VSTOA, STOB logique positive (source) à l'état 0: 11 VDI1…DI8 logique positive (source) à l'état 0: 11 VDI1…DI8 logique négative (sink) à l'état 0: > 16 V, à l'état 1: DI7, DI8 logique positive (source) à l'état 0: 2,5 V
Nombre de sorties analogiques : 2
Type de sortie analogique : Tension configurable par logiciel AQ1, AQ2 : 0...10 V CC impedance 470 Ohm, résolution 10 bitsCourant configurable par logiciel AQ1, AQ2 : 0...20 mA impedance 500 Ohm, résolution 10 bits
Nombre sorties numériques : 2
Type d’entrée/sortie : Sortie numérique DQ- : 0…1 kHz, Sortie numérique DQ+ : 0…1 kHz, Programmable comme sortie impulsionnelle DQ+ : 0…30 kHz,

Durée d'échantillonnage : Entrée numérique DI1…DI8 : 2 ms (+/- 0,5 ms)Entrée impulsion DI7, DI8 : 5 ms (+/- 1 ms)Entrée analogique AI1, AI2, AI3 : 1 ms (+/- 1 ms)Sortie analogique AQ1, AQ2 : 5 ms (+/- 1 ms)
Précision : Entrée analogique AI1, AI2, AI3 : +/- 0,6 % pour une variation de température de 60 °CSortie analogique AQ1, AQ2 : +/- 1 % pour une variation de température de 60 °C
Erreur de linéarité : AI1, AI2, AI3 : +/- 0,15 % de la valeur maximale pour entrée analogiqueAQ1, AQ2 : +/-0,2 % pour sortie analogique
Nombre de sorties relais : 3
Type de sortie relais : Relais configurable R1 : relais de défaut NO/NF 100000 cycle at maximum switching currentRelais configurable R2 : relais de séquence NO 100000 cycle at maximum switching currentRelais configurable R3 : relais de séquence NO 100000 cycle at maximum switching current
Durée d’actualisation : Sortie relais R1, R2, R3 : 5 ms (+/- 0,5 ms)
Courant commuté minimum : Sortie relais R1, R2, R3 : 5 mA à 24 V CC
Courant commuté maximum : Sortie relais R1 : 3 A à 250 V AC sur résistif charge (cos phi = 1Sortie relais R1 : 3 A à 30 V DC sur résistif charge (cos phi = 1Sortie relais R1 : 2 A à 250 V AC sur inductive charge (cos phi = 0.4 et L/R = 7 msSortie relais R1 : 2 A à 30 V DC sur inductive charge (cos phi = 0.4 et L/R = 7 msSortie relais R2, R3 : 5 A à 250 V AC sur résistif charge (cos phi = 1Sortie relais R2, R3 : 5 A à 30 V DC sur résistif charge (cos phi = 1Sortie relais R2, R3 : 2 A à 250 V AC sur inductive charge (cos phi = 0.4 et L/R = 7 msSortie relais R2, R3 : 2 A à 30 V DC sur inductive charge (cos phi = 0.4 et L/R = 7 ms
Fabrication sur mesure et par processus : Packaging conveyorPackaging other applicationHoisting tower craneHoisting other applicationMaterial handling grouping conveyorMaterial handling palletizer - high performanceMaterial working (wood, ceramic, stone, pvc, metal) cutting - high accuracyMaterial working (wood, ceramic, stone, pvc, metal) polishingMaterial working (wood, ceramic, stone, pvc, metal) grindingMaterial working (wood, ceramic, stone, pvc, metal) slitterPackaging filling bottles - synchronized operationPackaging feed conveyor - medium performancePackaging grouping boxingPackaging elevatorHoisting standard crane - hoistMaterial handling automatic storage / retrieval systemPackaging shrinking wrapping
Plage de puissance : 30...50 kW 380...440 V 3 phases30...50 kW 480...500 V 3 phases
Type de démarreur de moteur : Variateur de vitesse

Les avis clients

Caractéristiques techniques

Largeur 271,0 mm
Hauteur 908,0 mm
Profondeur 309,0 mm
Avec élément de commande Non
Protocole pris en charge pour lon Non
Nombre d'interfaces matérielles industrial ethernet 2,0
Nombre d'interfaces matérielles en série rs-232 0,0
Nombre d'interfaces matérielles en série rs-422 0,0
Nombre d'interfaces matérielles en série rs-485 1,0
Nombre d'interfaces matérielles en série tty 0,0
Nombre d'interfaces matérielles usb 0,0
Nombre d'interfaces matérielles parallèles 0,0
Nombre d'autres interfaces matérielles 1,0
Avec interface optique Non
Protocole pris en charge pour tcp/ip Oui
Protocole pris en charge pour asi Non
Protocole pris en charge pour profibus Non
Protocole pris en charge pour can Non
Protocole pris en charge pour interbus Non
Supporte le protocole knx Non
Supporte protocole modbus Oui
Protocole pris en charge pour data-highway Non
Supporte le protocole devicenet Non
Protocole pris en charge pour suconet Non
Protocole pris en charge pour autres systèmes de bus Non
Indice de protection (ip) Ip20
Avec prise pour ordinateur Oui
Protocole pris en charge pour sercos Non
Protocole pris en charge pour interbus-safety Non
Tension du secteur 480,0 V
Fréquence du secteur 50/60 hz
Fonctionnement possible à quatre quadrants Oui
Nombre d'interfaces matérielles profinet 0,0
Type de convertisseur Convertisseur u
Nombre de phases de sortie 3
Nombre de phases d'entrée 3
Hacheur de freinage intégré Non
Convient pour environnement industriel Oui
Utilisation autorisée en zone résidentielle et commerciale Non
Fréquence de sortie max. 500,0 Hz
Puissance utile max. en charge linéaire sous tension de sortie assignée 55,0 kW
Tolérance relative de tension du réseau symétrique 10,0 %
Tolérance relative de fréquence du réseau symétrique 5,0 %
Protocole pris en charge pour as-interface safety at work Non
Protocole pris en charge pour devicenet safety Non
Protocole pris en charge pour ethernet/ip Oui
Protocole pris en charge pour foundation fieldbus Non
Protocole pris en charge pour profinet cba Non
Protocole pris en charge pour profinet io Non
Protocole pris en charge pour profisafe Non
Protocole pris en charge pour safetybus p Non
Tension de sortie max. 480,0 V
Courant de sortie nominal i2n 97,2 A
Supporte protocole bacnet Non
Nombre d’entrées numériques 8,0
Nombre de sorties numériques 1,0
Nombre d’entrées analogiques 3,0
Nombre de sorties analogiques 2,0
Puissance utile max. en charge quadratique sous tension de sortie assignée 55,0 kW
Degré de protection (nema) 1
