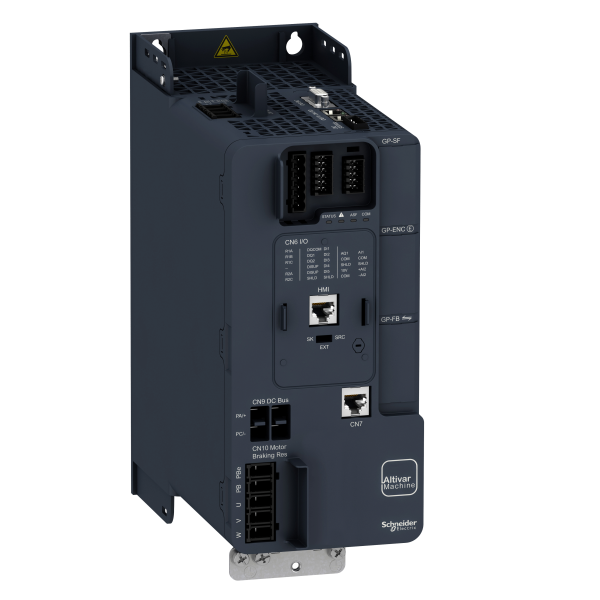

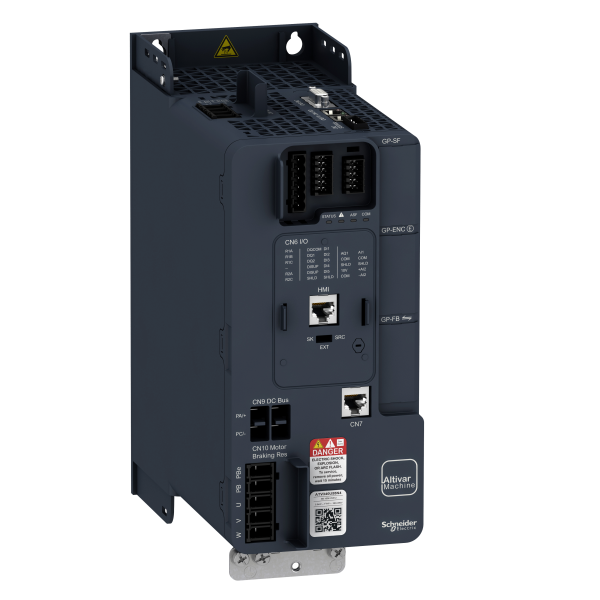

Altivar machine - variateur - 7,5kw - 400v - standard sans ethernet

Description

Caractéristiques principales :

Gamme de produits : Altivar Machine ATV340
Fonction produit : Variateur de vitesse
Fonction de l’appareil : Machine
Nom abrégé de l'appareil : ATV340
Variante : Version standard
Destination du produit : Moteurs asynchronesMoteurs synchrones
Support de montage : Mur
Filtre cem : Intégré avec 20 m câble moteur maxi conformément à EN/IEC 61800-3 catégorie C3
Degré de protection ip : IP20 conformément à IEC 60529IP20 conformément à IEC 61800-5-1
Type de refroidissement : Convection forcée
Fréquence d'alimentation : 50...60 Hz +/- 5 %
Nombre de phases réseau : 3 phases
[us] tension d'alimentation : 380…480 V - 15...10 %
Puissance moteur kw : 11 kW (service normal)7.5 kW (service sévère)
Puissance moteur hp : 15 hp (service normal)10 hp (service sévère)
Courant de ligne : 25,6 A à 380 V avec bobine inductrice (service sévère)25,6 A à 380 V avec bobine inductrice (service sévère)20.4 A à 480 V avec bobine inductrice (service sévère)22 A à 380 V avec bobine inductrice de ligne externe (service normal)17.7 A à 480 V avec bobine inductrice de ligne externe (service normal)14,6 A à 380 V avec bobine inductrice de ligne externe (service sévère)12,1 A à 480 V avec bobine inductrice de ligne externe (service sévère)
Lcc présumé de ligne : 22 kA
Puissance apparente : 17 kVA à 480 V (service normal)17 kVA à 480 V (service sévère)
Courant de sortie permanent : 16,5 A à 4 kHz (service sévère)24 A à 4 kHz (service normal)
Courant transitoire maximum : 24,8 A pendant 60 s (service sévère)26,4 A pendant 60 s (service normal)32.4 A pendant 2 s (service normal)29.7 A pendant 2 s (service sévère)
Profil de commande pour moteur asynchrone : Couple constantCouple variableCouple optimisé
Profil contrôle moteur synchrone : Moteur à aimant permanentMoteur à réluctance
Fréquence de sortie du variateur de vitesse : 0.1…599 Hz
Fréquence de découpage nominale : 4 kHz
Fréquence de commutation : 2...16 kHz réglable4...16 kHz avec réduction de courant
Fonction de sécurité : STO (safe torque off) SIL 3

Caractéristiques complémentaires :

Type d'entrée tor : PTI programmable comme entrée en train d'impulsions : 0…30 kHz, 24 V DC (PTI programmable comme entrée en train d'impulsions : 0…30 kHz, 24 V DC (STOA, STOB couple de sécurité désactivé, 24 V DC ( 2,2 kOhmDI1...DI5 programmable, 24 V DC (

Protocole du port communication : Modbus série
Carte d’options : Slot GP-FB : module de communication pour Profibus DP V1Slot GP-FB : module de communication pour ProfinetSlot GP-FB : module de communication pour DeviceNetSlot GP-FB : module de communication pour chaînage CANopen RJ45Slot GP-FB : module de communication pour CANopen SUB-D 9Slot GP-FB : module de communication pour CANopen bornes à visSlot GP-FB : module de communication pour EtherCATSlot GP-X : module d'extension E/S digital et analogiqueSlot GP-X : module d'extension relaisSlot GP-ENC : 5/12 V module codeur digitalSlot GP-ENC : interface codeur analogiqueSlot GP-ENC : module interface codeur résolveur
Tension de sortie :
Amplification de courant temporaire admissible : 1,1 x In pour 60 s (service normal)1,5 x In pour 60 s (service sévère)1.35 x In pour 2 s (service normal)1.8 x In pour 2 s (service sévère)
Compensation de glissement du moteur : RéglableAutomatique quelque soit la chargePeut être suppriméIndisponible en loi pour motor à aimant permanent
Rampes d'accélération et décélération : S, U ou personnaliséRéglable linéairement de 0.01 ... 9999 s
Freinage d'arrêt : 4 x 2,5 mm² + 2 x 1 mm² + 2 x 0,14 mm²
Type de protection : Moteur : protection thermiqueVariateur: protection thermiqueVariateur : surchauffeVariateur : surtension d'alimentation électriqueVariateur : sous-tension d'alimentation électriqueVariateur : coupure sur le circuit de contrôleMoteur : safe torque offVariateur : safe torque offVariateur: court-circuit entre les phases du moteurMoteur: Perte de phase moteurVariateur: sur courantVariateur: Surintensité sortie entre phase moteur et terreVariateur: Surintensité sortie entre les phases du moteurVariateur: Court-circuit entre phase moteur et terreVariateur: Perte de phase moteurVariateur: Bus Surtension CCVariateur: Perte d'alimentationVariateur: Dépassement de la vitesse limite
Résolution en fréquence : Unité d'affichage: 0,1 HzEntrée analogique: 0.012/50 Hz
Raccordement électrique : Bornier à vis avec capacité de serrage: 4…6 mm², AWG 12…AWG 10 sur DC busBornier à vis avec capacité de serrage: 4…6 mm², AWG 12…AWG 10 sur DC busBornier à vis avec capacité de serrage: 0,2 à 2,5 mm², AWG 24 à AWG 12 sur ContrôleBornier à vis avec capacité de serrage: 1,5 à 6 mm², AWG 14…AWG 10 sur moteurBornier à vis avec capacité de serrage: 2,5…6 mm², AWG 12…AWG 10 sur line side
Type de connecteur : Connecteur(s)1x RJ45, Modbus série sur face avantConnecteur(s)1x RJ45, Modbus série pour HMI sur face avant
Interface physique : 2-fils RS 485 Modbus série
Trame de transmission : RTU Modbus série
Vitesse de transmission : 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps Modbus série
Format des données : 8 bits, configurable pair, impair ou sans parité Modbus série
Type de polarisation : Aucune impédance Modbus série
Nombre d'adresses : 1...247 Modbus série
Méthode d'accès : Esclave Modbus RTU
Alimentation : Alimentation externe pour entrées numériques : 24 V DC (19…30 V), Alimentation interne pour le potentiomètre de référence (1 à 10 kOhm) : 10.5 V DC +/- 5 %, Alimentation externe pour entrées numériques et STO : 24 V DC (21…27 V),

Signalisation locale : 4 LED, mono/double couleur pour diagnostique local4 LED, double couleur pour statut du module de communication
Largeur : 110 mm
Hauteur : 270 mm
Profondeur : 234 mm
Poids : 3 kg
Nombre d'entrées analogiques : 2
Type d'entrée analogique : AI1 courant configurable par logiciel : 0...20 mA, impédance 250 Ohm, résolution 12 bitsAI1 courant configurable par logiciel : 0...20 mA, impédance 250 Ohm, résolution 12 bitsAI1 Sonde de température configurable par logiciel ou capteur de niveau d'eauAI1 tension configurable par logiciel : 0...10 V CC, impédance 31.5 kOhm, résolution 12 bitsAI2 tension configurable par logiciel : - 10...10 V CC, impédance 20 kOhm, résolution 12 bits
Nombre d'entrées logiques : 8
Compatibilité de l'entrée numérique : DI1...DI5 : entrée numérique niveau 1 PLC conformément à EN/IEC 61131-2PTI : entrée impulsion niveau 1 PLC conformément à IEC 65A-68STOA, STOB : entrée numérique niveau 1 PLC conformément à EN/IEC 61131-2
Logique d'entrée numérique : DI1...DI5 logique positive (source) à l'état 0: 11 VDI1...DI5 logique négative (sink) à l'état 0: > 16 V, à l'état 1: PTI logique positive (source) à l'état 0: 2,5 VSTOA, STOB logique positive (source) à l'état 0: 11 V
Nombre de sorties analogiques : 1
Type de sortie analogique : Tension configurable par logiciel AQ1 : 0...10 V DC impedance 470 Ohm, résolution 10 bitsCourant configurable par logiciel AQ1 : 0...20 mA impedance 500 Ohm, résolution 10 bits
Type d’entrée/sortie : Programmable comme entrée / sortie logique DQ1 : 0…1 kHz, Programmable comme entrée / sortie logique DQ2 : 0…1 kHz,

Durée d'échantillonnage : Entrée numérique DI1...DI5 : 2 ms (+/- 0,5 ms)Entrée impulsion PTI : 5 ms (+/- 1 ms)Entrée analogique AI1, AI2 : 1 ms (+/- 1 ms)Sortie analogique AQ1 : 5 ms (+/- 1 ms)Discrete input/output DQ1, DQ2 : 2 ms (+/- 0,5 ms)
Précision : Entrée analogique AI1, AI2 : +/- 0,6 % pour une variation de température de 60 °CSortie analogique AQ1 : +/- 1 % pour une variation de température de 60 °C
Erreur de linéarité : AI1, AI2 : +/- 0,15 % de la valeur maximale pour entrée analogiqueAQ1 : +/-0,2 % pour sortie analogique
Nombre de sorties relais : 2
Type de sortie relais : Relais configurable R1 : relais de défaut NO/NF 100000 cycle at maximum switching currentRelais configurable R2 : relais de séquence NO 100000 cycle at maximum switching current
Durée d’actualisation : Sortie relais R1, R2 : 5 ms (+/- 0,5 ms)
Courant commuté minimum : Sortie relais R1, R2 : 5 mA à 24 V DC
Courant commuté maximum : Sortie relais R1 : 3 A à 250 V AC sur résistif charge (cos phi = 1Sortie relais R1 : 3 A à 30 V DC sur résistif charge (cos phi = 1Sortie relais R1 : 2 A à 250 V AC sur inductive charge (cos phi = 0.4 et L/R = 7 msSortie relais R1 : 2 A à 30 V DC sur inductive charge (cos phi = 0.4 et L/R = 7 msSortie relais R2 : 5 A à 250 V AC sur résistif charge (cos phi = 1Sortie relais R2 : 5 A à 30 V DC sur résistif charge (cos phi = 1Sortie relais R2 : 2 A à 250 V AC sur inductive charge (cos phi = 0.4 et L/R = 7 msSortie relais R2 : 2 A à 30 V DC sur inductive charge (cos phi = 0.4 et L/R = 7 ms
Fabrication sur mesure et par processus : Packaging conveyorPackaging other applicationHoisting tower craneHoisting other applicationMaterial handling grouping conveyorMaterial handling palletizer - high performanceMaterial working (wood, ceramic, stone, pvc, metal) cutting - high accuracyMaterial working (wood, ceramic, stone, pvc, metal) polishingMaterial working (wood, ceramic, stone, pvc, metal) grindingMaterial working (wood, ceramic, stone, pvc, metal) slitterPackaging filling bottles - synchronized operationPackaging feed conveyor - medium performancePackaging grouping boxingPackaging elevatorHoisting standard crane - hoistMaterial handling automatic storage / retrieval systemPackaging shrinking wrapping
Plage de puissance : 7...11 kW 380...440 V 3 phases7...11 kW 480...500 V 3 phases
Type de démarreur de moteur : Variateur de vitesse
