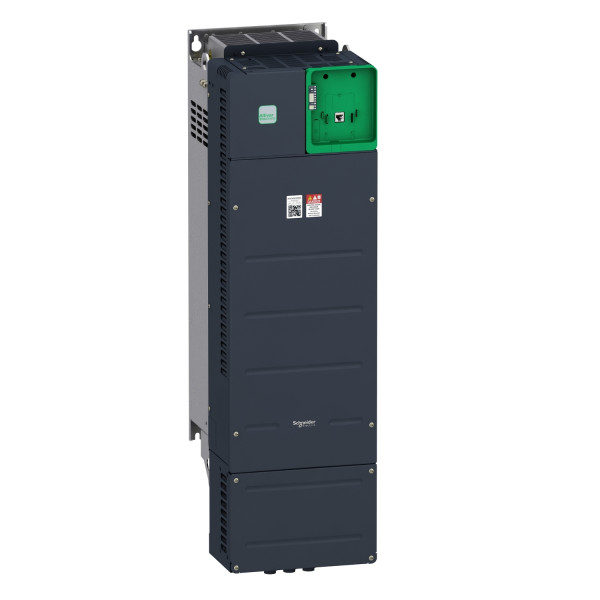

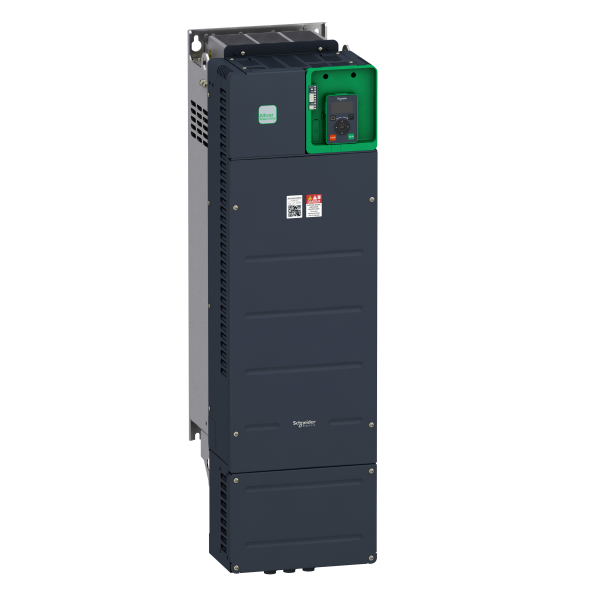

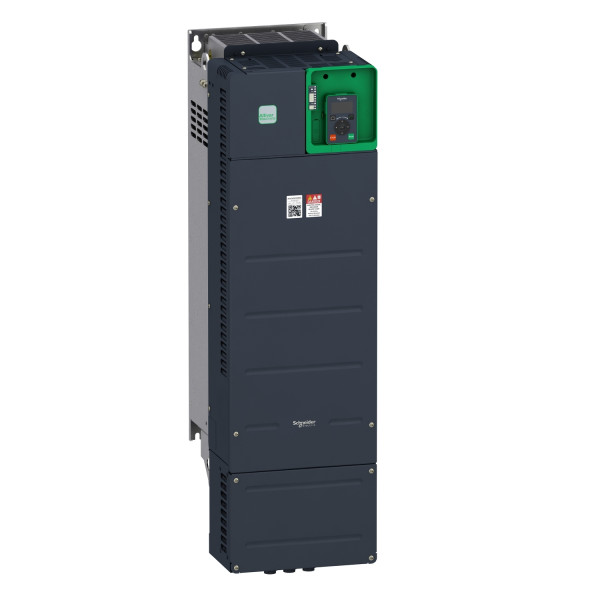

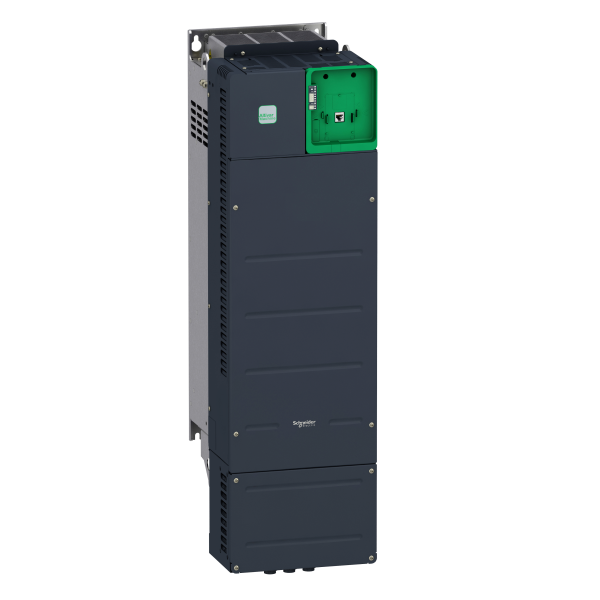

Altivar machine - variateur - 75kw - 400v - haute perf avec ethernet

Description

Caractéristiques principales :

Gamme de produits : Altivar Machine ATV340
Fonction produit : Variateur de vitesse
Fonction de l’appareil : Machine
Nom abrégé de l'appareil : ATV340
Variante : Version standard
Destination du produit : Moteurs asynchronesMoteurs synchrones
Support de montage : Mur
Filtre cem : Intégré avec 150 m câble moteur maxi conformément à EN/IEC 61800-3 catégorie C3
Degré de protection ip : IP20 conformément à IEC 60529IP20 conformément à IEC 61800-5-1
Degré de protection : UL type 1 conformément à UL 508C
Type de refroidissement : Convection forcée
Fréquence d'alimentation : 50...60 Hz +/- 5 %
Nombre de phases réseau : 3 phases
[us] tension d'alimentation : 380…480 V - 15...10 %
Puissance moteur kw : 90 kW (service normal)75 kW (service sévère)
Puissance moteur hp : 125 hp (service normal)100 hp (service sévère)
Courant de ligne : 156,2 A à 380 V avec étrangleur ligne interne (service normal)135,8 A à 480 V avec étrangleur ligne interne (service normal)134,3 A à 380 V avec étrangleur ligne interne (service sévère)118,1 A à 480 V avec étrangleur ligne interne (service sévère)
Lcc présumé de ligne : 50 kA
Puissance apparente : 112,9 kVA à 480 V (service normal)98,2 kVA à 480 V (service sévère)
Courant de sortie permanent : 173 A à 4 kHz (service normal)145 A à 4 kHz (service sévère)
Courant transitoire maximum : 217,5 A pendant 60 s (service sévère)207,6 A pendant 60 s (service normal)207,6 A pendant 2 s (service normal)217,5 A pendant 2 s (service sévère)
Profil de commande pour moteur asynchrone : Couple constantCouple variableCouple optimisé
Profil contrôle moteur synchrone : Moteur à aimant permanentMoteur à réluctance
Fréquence de sortie du variateur de vitesse : 0.1…500 Hz
Fréquence de découpage nominale : 2.5 kHz
Fréquence de commutation : 2,5…8 kHz avec réduction de courant1…8 kHz réglable
Fonction de sécurité : STO (safe torque off) SIL 3

Caractéristiques complémentaires :

Type d'entrée tor : STOA, STOB couple de sécurité désactivé, 24 V DC ( 2,2 kOhmSTOA, STOB couple de sécurité désactivé, 24 V DC ( 2,2 kOhmDI7, DI8 programmable comme entrée en train d'impulsions : 0…30 kHz, 24 V DC (DI1…DI8 programmable, 24 V DC (

Protocole du port communication : Modbus sérieModbus TCPEthernet IP
Carte d’options : Slot GP-X : module d'extension E/S digital et analogiqueSlot GP-X : module d'extension relaisSlot GP-ENC : 5/12 V module codeur digitalSlot GP-ENC : interface codeur analogiqueSlot GP-ENC : module interface codeur résolveur
Tension de sortie :
Amplification de courant temporaire admissible : 1,5 x In pour 60 s (service sévère)1,5 x In pour 60 s (service sévère)1.2 x In pour 60 s (service normal)
Compensation de glissement du moteur : RéglableAutomatique quelque soit la chargePeut être suppriméIndisponible en loi pour motor à aimant permanent
Rampes d'accélération et décélération : S, U ou personnaliséRéglable linéairement de 0.01 ... 9999 s
Freinage d'arrêt : 4 x 2,5 mm² + 2 x 1 mm² + 2 x 0,14 mm²
Type de protection : Moteur : protection thermiqueVariateur: protection thermiqueVariateur : surchauffeVariateur : surtension d'alimentation électriqueVariateur : sous-tension d'alimentation électriqueVariateur : coupure sur le circuit de contrôleMoteur : safe torque offVariateur : safe torque offVariateur: court-circuit entre les phases du moteurMoteur: Perte de phase moteurVariateur: sur courantVariateur: Surintensité sortie entre phase moteur et terreVariateur: Surintensité sortie entre les phases du moteurVariateur: Court-circuit entre phase moteur et terreVariateur: Perte de phase moteurVariateur: Bus Surtension CCVariateur: Perte d'alimentationVariateur: Dépassement de la vitesse limite
Résolution en fréquence : Unité d'affichage: 0,1 HzEntrée analogique: 0.012/50 Hz
Raccordement électrique : Bornier à vis avec capacité de serrage: 0,75 à 1,5 mm², AWG 18...AWG 16 sur ContrôleBornier à vis avec capacité de serrage: 0,75 à 1,5 mm², AWG 18...AWG 16 sur ContrôleBornier à vis avec capacité de serrage: 120 mm², AWG 4/0…250 kcmil sur line sideBornier à vis avec capacité de serrage: 95…120 mm², AWG 3/0…250 kcmil sur DC busBornier à vis avec capacité de serrage: 120 mm², 250 kcmil sur moteur
Type de connecteur : Connecteur(s)1x RJ45, Modbus série sur face avantConnecteur(s)1x RJ45, Modbus série pour HMI sur face avantConnecteur(s)2x RJ45, Ethernet IP/Modbus TCP sur face avant
Interface physique : 2-fils RS 485 Modbus série
Trame de transmission : RTU Modbus série
Vitesse de transmission : 10/100 Mbit/s Ethernet IP/Modbus TCP4800 bps, 9600 bps, 19200 bps, 38,4 Kbps Modbus série
Mode d'échange : Half duplex, full duplex, auto-négociation Ethernet IP/Modbus TCP
Format des données : 8 bits, configurable pair, impair ou sans parité Modbus série
Type de polarisation : Aucune impédance Modbus série
Nombre d'adresses : 1...247 Modbus série
Méthode d'accès : Esclave Modbus TCPEsclave Modbus RTU
Alimentation : Alimentation externe pour entrées numériques : 24 V DC (19…30 V), Alimentation interne pour le potentiomètre de référence (1 à 10 kOhm) : 10.5 V DC +/- 5 %, Alimentation externe pour entrées numériques et STO : 24 V DC (21…27 V),

Signalisation locale : 3 LED, mono/double couleur pour diagnostique local5 LED, double couleur pour statut de la communication embarquée2 LED, double couleur pour statut du module de communication1 LED, rouge pour présence de tension
Largeur : 271 mm
Hauteur : 908 mm
Profondeur : 309 mm
Poids : 58.4 kg
Nombre d'entrées analogiques : 3
Type d'entrée analogique : AI1, AI2, AI3 tension configurable par logiciel : 0...10 V CC, impédance 31.5 kOhm, résolution 12 bitsAI1, AI3 courant configurable par logiciel : 0...20 mA, impédance 250 Ohm, résolution 12 bitsAI1, AI3 Sonde de température configurable par logiciel ou capteur de niveau d'eau
Nombre d'entrées logiques : 10
Compatibilité de l'entrée numérique : STOA, STOB : entrée numérique niveau 1 PLC conformément à EN/IEC 61131-2STOA, STOB : entrée numérique niveau 1 PLC conformément à EN/IEC 61131-2DI1…DI8 : entrée numérique niveau 1 PLC conformément à EN/IEC 61131-2DI7, DI8 : entrée impulsion niveau 1 PLC conformément à IEC 65A-68
Logique d'entrée numérique : STOA, STOB logique positive (source) à l'état 0: 11 VSTOA, STOB logique positive (source) à l'état 0: 11 VDI1…DI8 logique positive (source) à l'état 0: 11 VDI1…DI8 logique négative (sink) à l'état 0: > 16 V, à l'état 1: DI7, DI8 logique positive (source) à l'état 0: 2,5 V
Nombre de sorties analogiques : 2
Type de sortie analogique : Tension configurable par logiciel AQ1, AQ2 : 0...10 V CC impedance 470 Ohm, résolution 10 bitsCourant configurable par logiciel AQ1, AQ2 : 0...20 mA impedance 500 Ohm, résolution 10 bits
Nombre sorties numériques : 2
Type d’entrée/sortie : Sortie numérique DQ- : 0…1 kHz, Sortie numérique DQ+ : 0…1 kHz, Programmable comme sortie impulsionnelle DQ+ : 0…30 kHz,

Durée d'échantillonnage : Entrée numérique DI1…DI8 : 2 ms (+/- 0,5 ms)Entrée impulsion DI7, DI8 : 5 ms (+/- 1 ms)Entrée analogique AI1, AI2, AI3 : 1 ms (+/- 1 ms)Sortie analogique AQ1, AQ2 : 5 ms (+/- 1 ms)
Précision : Entrée analogique AI1, AI2, AI3 : +/- 0,6 % pour une variation de température de 60 °CSortie analogique AQ1, AQ2 : +/- 1 % pour une variation de température de 60 °C
Erreur de linéarité : AI1, AI2, AI3 : +/- 0,15 % de la valeur maximale pour entrée analogiqueAQ1, AQ2 : +/-0,2 % pour sortie analogique
Nombre de sorties relais : 3
Type de sortie relais : Relais configurable R1 : relais de défaut NO/NF 100000 cycle at maximum switching currentRelais configurable R2 : relais de séquence NO 100000 cycle at maximum switching currentRelais configurable R3 : relais de séquence NO 100000 cycle at maximum switching current
Durée d’actualisation : Sortie relais R1, R2, R3 : 5 ms (+/- 0,5 ms)
Courant commuté minimum : Sortie relais R1, R2, R3 : 5 mA à 24 V CC
Courant commuté maximum : Sortie relais R1 : 3 A à 250 V AC sur résistif charge (cos phi = 1Sortie relais R1 : 3 A à 30 V DC sur résistif charge (cos phi = 1Sortie relais R1 : 2 A à 250 V AC sur inductive charge (cos phi = 0.4 et L/R = 7 msSortie relais R1 : 2 A à 30 V DC sur inductive charge (cos phi = 0.4 et L/R = 7 msSortie relais R2, R3 : 5 A à 250 V AC sur résistif charge (cos phi = 1Sortie relais R2, R3 : 5 A à 30 V DC sur résistif charge (cos phi = 1Sortie relais R2, R3 : 2 A à 250 V AC sur inductive charge (cos phi = 0.4 et L/R = 7 msSortie relais R2, R3 : 2 A à 30 V DC sur inductive charge (cos phi = 0.4 et L/R = 7 ms
Fabrication sur mesure et par processus : Packaging conveyorPackaging other applicationHoisting tower craneHoisting other applicationMaterial handling grouping conveyorMaterial handling palletizer - high performanceMaterial working (wood, ceramic, stone, pvc, metal) cutting - high accuracyMaterial working (wood, ceramic, stone, pvc, metal) polishingMaterial working (wood, ceramic, stone, pvc, metal) grindingMaterial working (wood, ceramic, stone, pvc, metal) slitterPackaging filling bottles - synchronized operationPackaging feed conveyor - medium performancePackaging grouping boxingPackaging elevatorHoisting standard crane - hoistMaterial handling automatic storage / retrieval systemPackaging shrinking wrapping
Plage de puissance : 55...100 kW 380...440 V 3 phases55...100 kW 480...500 V 3 phases
Type de démarreur de moteur : Variateur de vitesse
