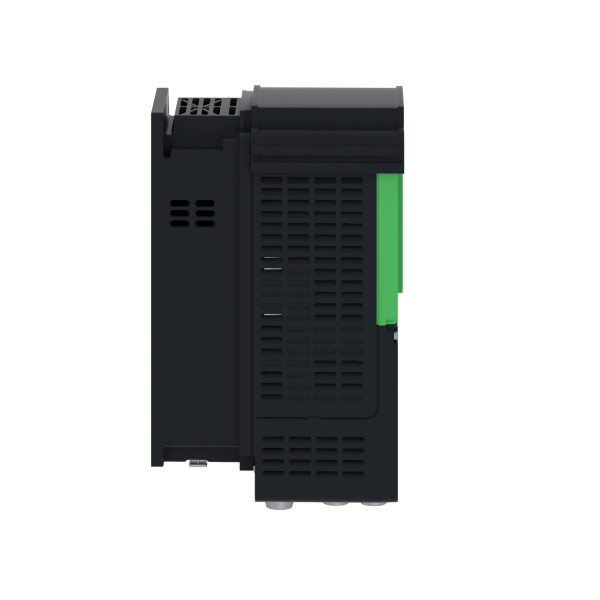

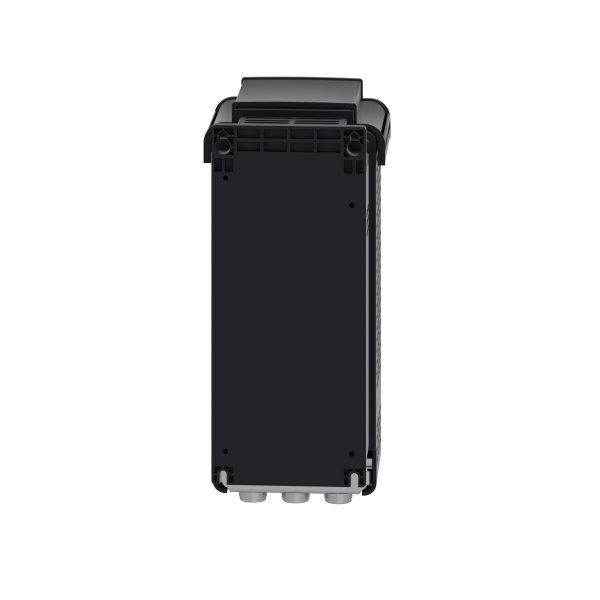

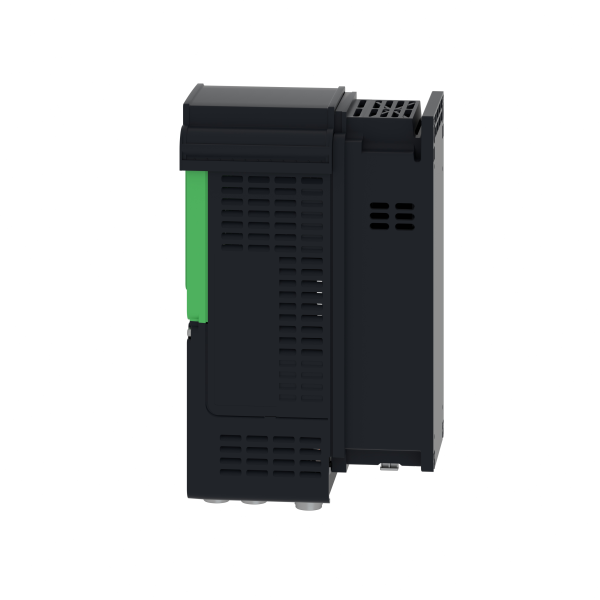

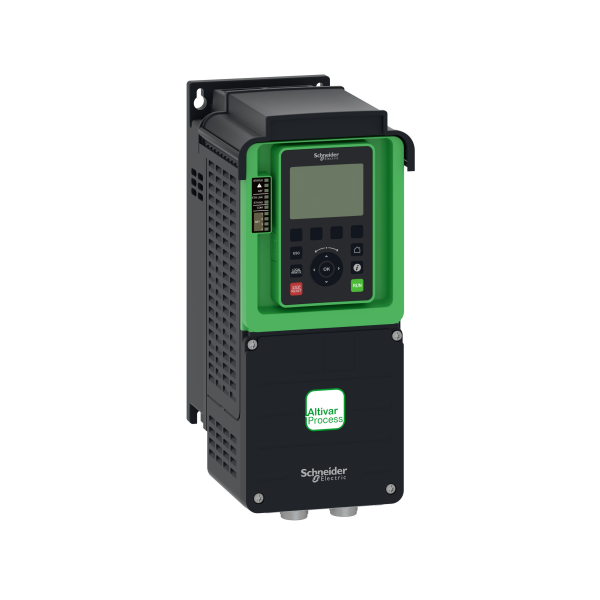

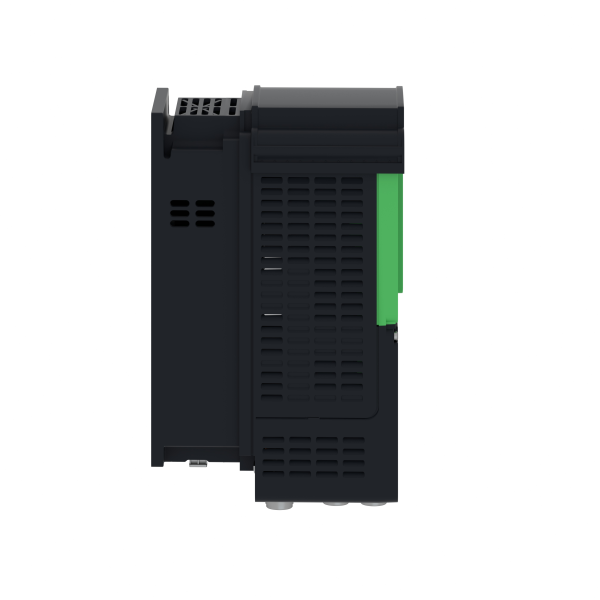

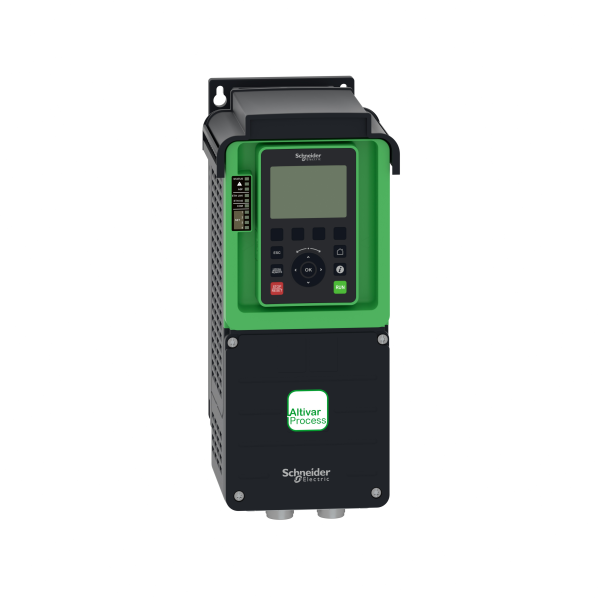

Altivar Process Atv630 - 4kw - 200/240v - Ip21

1186.65 € HT 1423.98 € TTC

Marque Schneider Electric

Référence ATV630U40M3

EAN 3606480761652

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Désignation :

Altivar Process Atv630 - 4kw - 200/240v - Ip21

Description :
  • Gamme de produits : Altivar process
  • Fonction produit : Variateur de vitesse
  • Application spécifique du produit : Process et utilités
  • Nom abrégé de l'appareil : Atv630
  • Variante : Version standard
  • Destination du produit : Moteurs asynchrones,moteurs synchrones
  • Mode d'installation : Montage au mur
  • Filtre cem : Sans filtre cem
  • Degré de protection ip : Ip21 conformément à iec 61800-5-1,ip21 conformément à iec 60529
  • Degré de protection : Ul type 1 conformément à ul 508c
  • Type de refroidissement : Convection forcée
  • Fréquence d'alimentation : 50...60 hz (+/-5 %)
  • Nombre de phases réseau : 3 phases
  • [us] tension d'alimentation : 200...240 v (- 15...10 %)
  • Puissance moteur kw : 4 kw (service normal),3 kw (service sévère)
  • Puissance moteur hp : 5 hp (service normal)
  • Courant de ligne : 15.1 aà 200 v (service normal),12.9 aà 240 v (service normal),11.7 aà 200 v (service sévère),10.2 aà 240 v (service sévère)
  • Lcc présumé de ligne : 50 ka
  • Puissance apparente : 5.4 kvaà 240 v (service normal),4.2 kvaà 240 v (service sévère)
  • Courant de sortie permanent : 18.7 aà 4 khz (service normal),13.7 aà 4 khz (service sévère)
  • Courant transitoire maximum : 20.57 a pendant 60 s (service normal),20.55 a pendant 60 s (service sévère)
  • Profil de commande pour moteur asynchrone : Couple constant,couple variable,couple optimisé
  • Profil contrôle moteur synchrone : Moteur à aimant permanent
  • Fréquence de sortie du variateur de vitesse : 0.1...500 hz
  • Fréquence de découpage nominale : 4 khz
  • Fréquence de commutation : 2...12 khz réglable,4...12 khz avec réduction de courant
  • Fonction de sécurité : Sto (safe torque off) sil 3
  • Type d'entrée tor : 16 vitesses programmées
  • Protocole du port communication : Ethernet,modbus série,modbus tcp
  • Carte d’options : Position a
  • Position a : carte de communication pour profinet
  • Position a : carte de communication pour devicenet
  • Position a : carte de communication pour modbus tcp/ethernet/ip
  • Position a : carte de communication pour chaînage canopen rj45
  • Position a : carte de communication pour canopen sub-d 9
  • Position a : carte de communication pour canopen bornes à vis
  • Position a/position b : carte d'extension d'e/s numérique et analogique
  • Position a/position b : carte de sorties relais

Les avis clients

Caractéristiques techniques

Largeur 144,0 mm
Hauteur 320,0 mm
Profondeur 203,0 mm
Avec élément de commande Oui
Protocole pris en charge pour lon Non
Nombre d'interfaces matérielles industrial ethernet 1,0
Nombre d'interfaces matérielles en série rs-232 0,0
Nombre d'interfaces matérielles en série rs-422 0,0
Nombre d'interfaces matérielles en série rs-485 1,0
Nombre d'interfaces matérielles en série tty 0,0
Nombre d'interfaces matérielles usb 0,0
Nombre d'interfaces matérielles parallèles 0,0
Nombre d'autres interfaces matérielles 0,0
Avec interface optique Non
Protocole pris en charge pour tcp/ip Oui
Protocole pris en charge pour asi Non
Protocole pris en charge pour profibus Oui
Protocole pris en charge pour can Non
Protocole pris en charge pour interbus Non
Supporte le protocole knx Non
Supporte protocole modbus Oui
Protocole pris en charge pour data-highway Non
Supporte le protocole devicenet Oui
Protocole pris en charge pour suconet Non
Protocole pris en charge pour autres systèmes de bus Non
Indice de protection (ip) Ip21
Avec prise pour ordinateur Non
Protocole pris en charge pour sercos Non
Protocole pris en charge pour interbus-safety Non
Tension du secteur 240,0 V
Fréquence du secteur 50/60 hz
Fonctionnement possible à quatre quadrants Oui
Nombre d'interfaces matérielles profinet 0,0
Type de convertisseur Convertisseur u
Nombre de phases de sortie 3
Nombre de phases d'entrée 3
Hacheur de freinage intégré Non
Convient pour environnement industriel Oui
Utilisation autorisée en zone résidentielle et commerciale Oui
Fréquence de sortie max. 500,0 Hz
Puissance utile max. en charge linéaire sous tension de sortie assignée 4,0 kW
Tolérance relative de fréquence du réseau symétrique 5,0 %
Protocole pris en charge pour as-interface safety at work Non
Protocole pris en charge pour devicenet safety Non
Protocole pris en charge pour ethernet/ip Oui
Protocole pris en charge pour foundation fieldbus Non
Protocole pris en charge pour profinet cba Non
Protocole pris en charge pour profinet io Oui
Protocole pris en charge pour profisafe Non
Protocole pris en charge pour safetybus p Non
Tension de sortie max. 240,0 V
Courant de sortie nominal i2n 18,7 A
Supporte protocole bacnet Non
Nombre d’entrées numériques 6,0
Nombre de sorties numériques 0,0
Nombre d’entrées analogiques 3,0
Nombre de sorties analogiques 2,0
Puissance utile max. en charge quadratique sous tension de sortie assignée 4,0 kW
Tolérance relative de tension du réseau symétrique 10,0 %
