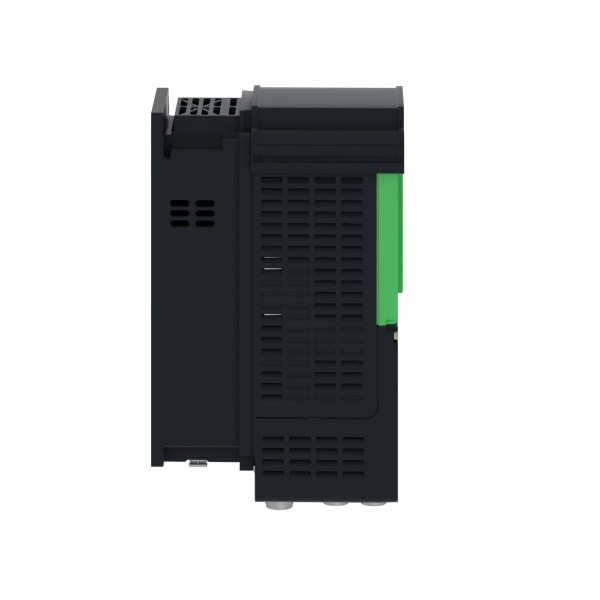

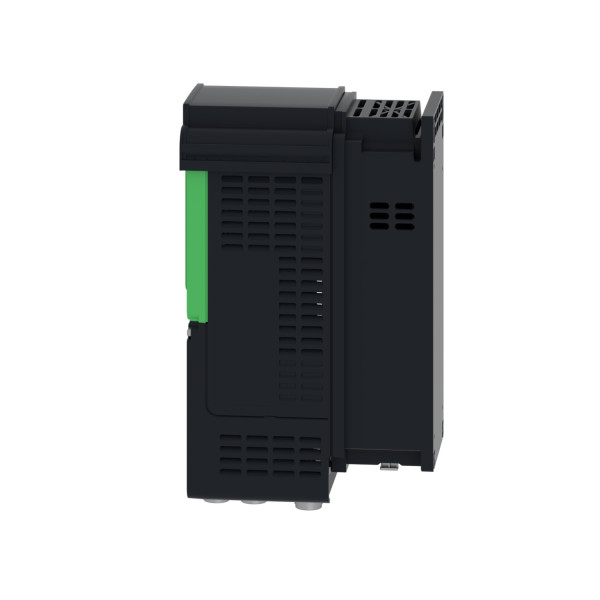

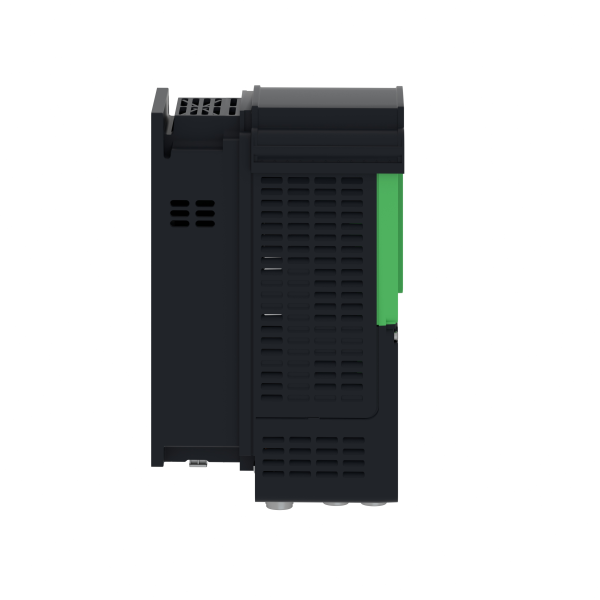

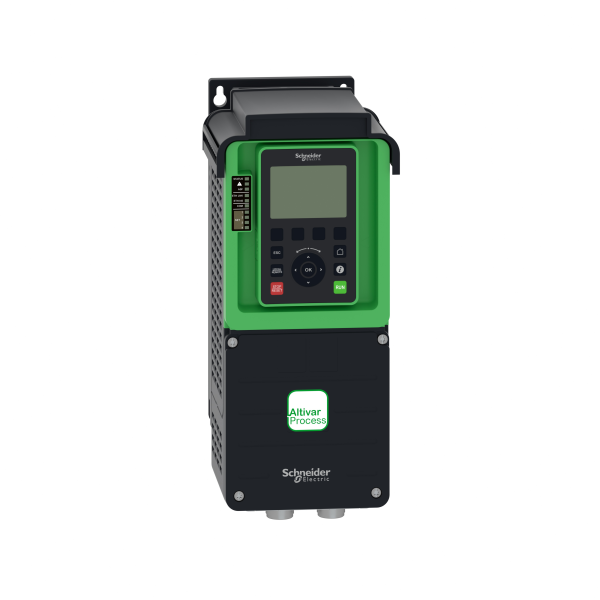

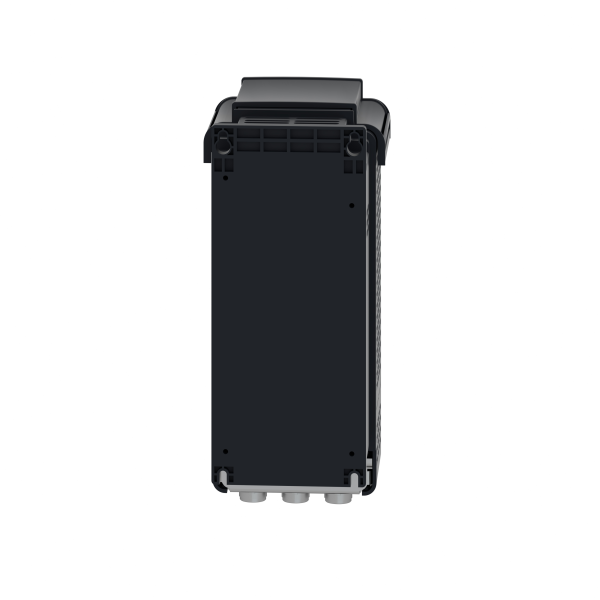

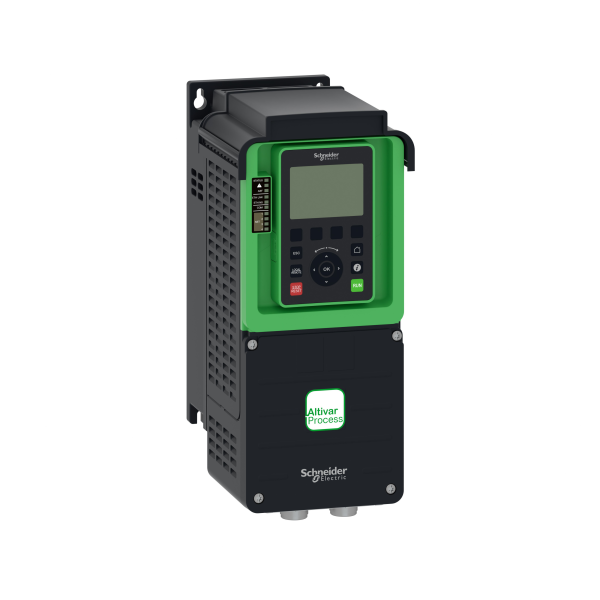

Altivar Process Atv630 - 1,5kw - 400/480v - Ip21

Description

• Gamme de produits : Altivar process
• Fonction produit : Variateur de vitesse
• Application spécifique du produit : Process et utilités
• Nom abrégé de l'appareil : Atv630
• Variante : Version standard
• Destination du produit : Moteurs asynchrones,moteurs synchrones
• Mode d'installation : Montage au mur
• Filtre cem : Intégré conformément à en/iec 61800-3 catégorie c2 avec 50 m câble moteur maxi,intégré conformément à en/iec 61800-3 catégorie c3 avec 150 m câble moteur maxi
• Degré de protection ip : Ip21 conformément à iec 61800-5-1,ip21 conformément à iec 60529
• Degré de protection : Ul type 1 conformément à ul 508c
• Type de refroidissement : Convection forcée
• Fréquence d'alimentation : 50...60 hz (+/-5 %)
• Nombre de phases réseau : 3 phases
• [us] tension d'alimentation : 380...480 v (- 15...10 %)
• Puissance moteur kw : 1.5 kw (service normal),0.75 kw (service sévère)
• Puissance moteur hp : 2 hp (service normal),1 hp (service sévère)
• Courant de ligne : 3 aà 380 v (service normal),2.6 aà 480 v (service normal),1.7 aà 380 v (service sévère),1.5 aà 480 v (service sévère)
• Lcc présumé de ligne : 50 ka
• Puissance apparente : 2.2 kvaà 480 v (service normal),1.2 kvaà 480 v (service sévère)
• Courant de sortie permanent : 4 aà 4 khz (service normal),2.2 aà 4 khz (service sévère)
• Courant transitoire maximum : 4.4 a pendant 60 s (service normal),3.3 a pendant 60 s (service sévère)
• Profil de commande pour moteur asynchrone : Couple constant,couple variable,couple optimisé
• Profil contrôle moteur synchrone : Moteur à aimant permanent
• Fréquence de sortie du variateur de vitesse : 0.1...500 hz
• Fréquence de découpage nominale : 4 khz
• Fréquence de commutation : 2...12 khz réglable,4...12 khz avec réduction de courant
• Fonction de sécurité : Sto (safe torque off) sil 3
• Type d'entrée tor : 16 vitesses programmées
• Protocole du port communication : Ethernet,modbus série,modbus tcp
• Carte d’options : Position a
• Position a : carte de communication pour profinet
• Position a : carte de communication pour devicenet
• Position a : carte de communication pour modbus tcp/ethernet/ip
• Position a : carte de communication pour chaînage canopen rj45
• Position a : carte de communication pour canopen sub-d 9
• Position a : carte de communication pour canopen bornes à vis
• Position a/position b : carte d'extension d'e/s numérique et analogique
• Position a/position b : carte de sorties relais
