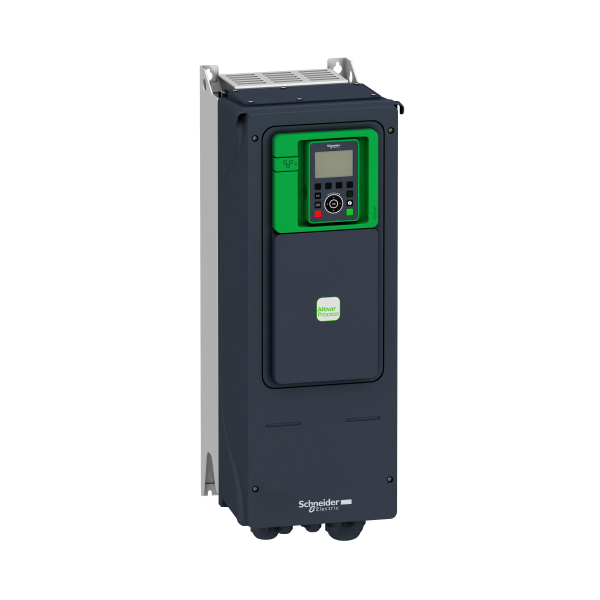

Altivar Process Atv650 - 7,5kw - 400/480v - Ip55 - Sans Inter Sectionneur
1624.61 € HT 1949.53 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 102-107 jours Délai estimatif
Jusqu'à 3899 points de fidélité en achetant ce produit
Description
Désignation :Altivar Process Atv650 - 7,5kw - 400/480v - Ip55 - Sans Inter Sectionneur
Description :
- Gamme de produits : Altivar process
- Fonction produit : Variateur de vitesse
- Application spécifique du produit : Process et utilités
- Nom abrégé de l'appareil : Atv650
- Variante : Version standard
- Destination du produit : Moteurs asynchrones,moteurs synchrones
- Mode d'installation : Montage au mur
- Filtre cem : Intégré conformément à en/iec 61800-3 catégorie c2 avec 50 m câble moteur maxi,intégré conformément à en/iec 61800-3 catégorie c3 avec 150 m câble moteur maxi
- Degré de protection ip : Ip55 conformément à iec 60529,ip55 conformément à iec 61800-5-1
- Degré de protection : Ul type 12 conformément à ul 508c
- Type de refroidissement : Convection forcée
- Fréquence d'alimentation : 50...60 hz (+/-5 %)
- Nombre de phases réseau : 3 phases
- [us] tension d'alimentation : 380...480 v (- 15...10 %)
- Puissance moteur kw : 7.5 kw (service normal),5.5 kw (service sévère)
- Puissance moteur hp : 10 hp (service normal),7.5 hp (service sévère)
- Courant de ligne : 13.8 aà 380 v (service normal),11.9 aà 480 v (service normal),10.5 aà 380 v (service sévère),9.2 aà 480 v (service sévère)
- Lcc présumé de ligne : 50 ka
- Puissance apparente : 9.9 kvaà 480 v (service normal),7.6 kvaà 480 v (service sévère)
- Courant de sortie permanent : 16.5 aà 4 khz (service normal),12.7 aà 4 khz (service sévère)
- Courant transitoire maximum : 18.15 a pendant 60 s (service normal),19.05 a pendant 60 s (service sévère)
- Profil de commande pour moteur asynchrone : Couple constant,couple variable,couple optimisé
- Profil contrôle moteur synchrone : Moteur à aimant permanent
- Fréquence de sortie du variateur de vitesse : 0.1...500 hz
- Fréquence de découpage nominale : 4 khz
- Fréquence de commutation : 2...12 khz réglable,4...12 khz avec réduction de courant
- Fonction de sécurité : Sto (safe torque off) sil 3
- Type d'entrée tor : 16 vitesses programmées
- Protocole du port communication : Ethernet,modbus série,modbus tcp
- Carte d’options : Position a
- Position a : carte de communication pour profinet
- Position a : carte de communication pour devicenet
- Position a : carte de communication pour modbus tcp/ethernet/ip
- Position a : carte de communication pour chaînage canopen rj45
- Position a : carte de communication pour canopen sub-d 9
- Position a : carte de communication pour canopen bornes à vis
- Position a/position b : carte d'extension d'e/s numérique et analogique
- Position a/position b : carte de sorties relais
Caractéristiques techniques
Largeur | 264,0 mm |
Hauteur | 678,0 mm |
Profondeur | 299,0 mm |
Avec élément de commande | Oui |
Protocole pris en charge pour lon | Non |
Nombre d'interfaces matérielles industrial ethernet | 1,0 |
Nombre d'interfaces matérielles en série rs-232 | 0,0 |
Nombre d'interfaces matérielles en série rs-422 | 0,0 |
Nombre d'interfaces matérielles en série rs-485 | 1,0 |
Nombre d'interfaces matérielles en série tty | 0,0 |
Nombre d'interfaces matérielles usb | 0,0 |
Nombre d'interfaces matérielles parallèles | 0,0 |
Nombre d'autres interfaces matérielles | 0,0 |
Avec interface optique | Non |
Protocole pris en charge pour tcp/ip | Oui |
Protocole pris en charge pour asi | Non |
Protocole pris en charge pour profibus | Oui |
Protocole pris en charge pour can | Non |
Protocole pris en charge pour interbus | Non |
Supporte le protocole knx | Non |
Supporte protocole modbus | Oui |
Protocole pris en charge pour data-highway | Non |
Supporte le protocole devicenet | Oui |
Protocole pris en charge pour suconet | Non |
Protocole pris en charge pour autres systèmes de bus | Non |
Indice de protection (ip) | Ip55 |
Avec prise pour ordinateur | Non |
Protocole pris en charge pour sercos | Non |
Protocole pris en charge pour interbus-safety | Non |
Tension du secteur | 480,0 V |
Fréquence du secteur | 50/60 hz |
Fonctionnement possible à quatre quadrants | Oui |
Nombre d'interfaces matérielles profinet | 0,0 |
Type de convertisseur | Convertisseur u |
Nombre de phases de sortie | 3 |
Nombre de phases d'entrée | 3 |
Hacheur de freinage intégré | Non |
Convient pour environnement industriel | Oui |
Utilisation autorisée en zone résidentielle et commerciale | Oui |
Fréquence de sortie max. | 500,0 Hz |
Puissance utile max. en charge linéaire sous tension de sortie assignée | 7,5 kW |
Tolérance relative de fréquence du réseau symétrique | 5,0 % |
Protocole pris en charge pour as-interface safety at work | Non |
Protocole pris en charge pour devicenet safety | Non |
Protocole pris en charge pour ethernet/ip | Oui |
Protocole pris en charge pour foundation fieldbus | Non |
Protocole pris en charge pour profinet cba | Non |
Protocole pris en charge pour profinet io | Oui |
Protocole pris en charge pour profisafe | Non |
Protocole pris en charge pour safetybus p | Non |
Tension de sortie max. | 480,0 V |
Courant de sortie nominal i2n | 16,5 A |
Supporte protocole bacnet | Non |
Nombre d’entrées numériques | 6,0 |
Nombre de sorties numériques | 0,0 |
Nombre d’entrées analogiques | 3,0 |
Nombre de sorties analogiques | 2,0 |
Puissance utile max. en charge quadratique sous tension de sortie assignée | 7,5 kW |
Tolérance relative de tension du réseau symétrique | 10,0 % |
