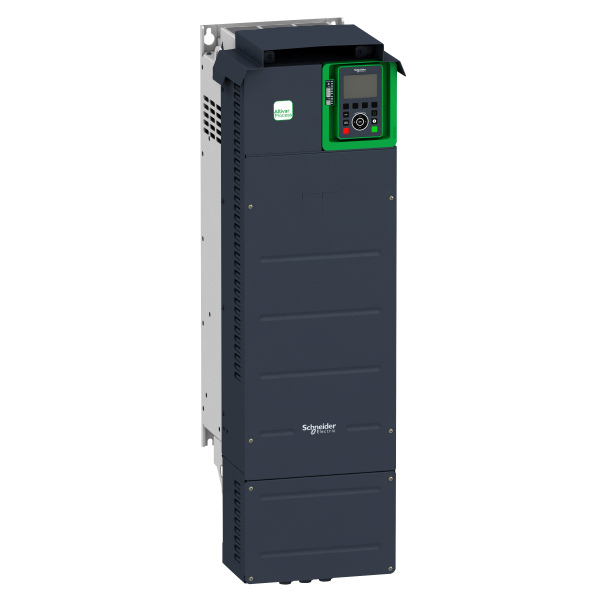

Altivar Process - Variateur - 30kw - 200/240v - Ip21 - Sans Filtre

Description

• Altivar Process - Variateur - 30kw - 200/240v - Ip21 - Sans Filtre

• Gamme de produits : Altivar Process ATV900
• Fonction produit : Variateur de vitesse
• Fonction de l?appareil : Application industrielle
• Nom abrégé de l'appareil : ATV930
• Variante : Version standard
• Destination du produit : Moteurs asynchrones, Moteurs synchrones
• Mode d'installation : Montage au mur
• Filtre cem : Sans filtre CEM
• Degré de protection ip : IP21 conformément à IEC 61800-5-1, IP21 conformément à IEC 60529
• Degré de protection : UL type 1 conformément à UL 508C
• Type de refroidissement : Convection forcée
• Fréquence d'alimentation : 50...60 Hz (+/- 5 %)
• Nombre de phases réseau : 3 phases
• [us] tension d'alimentation : 200...240 V (- 15...10 %)
• Puissance moteur kw : 30 kW (service normal), 22 kW (service sévère)
• Puissance moteur hp : 40 hp (service normal), 30 hp (service sévère)
• Courant de ligne : 104.7 Aà 200 V (service normal), 88.6 Aà 240 V (service normal), 78.3 Aà 200 V (service sévère), 67.1 Aà 240 V (service sévère)
• Lcc présumé de ligne : 50 kA
• Puissance apparente : 36.8 kVAà 240 V (service normal), 27.9 kVAà 240 V (service sévère)
• Courant de sortie permanent : 123 Aà 2.5 kHz (service normal), 92.6 Aà 2.5 kHz (service sévère)
• Courant transitoire maximum : 138.9 A pendant 60 s (service sévère), 147.6 A pendant 60 s (service normal)
• Profil de commande pour moteur asynchrone : Couple constant, Couple variable, Couple optimisé
• Profil contrôle moteur synchrone : Moteur à aimant permanent
• Fréquence de sortie du variateur de vitesse : 0.1...500 Hz
• Fréquence de découpage nominale : 2.5 kHz
• Fréquence de commutation : 2,5...8 kHz avec réduction de courant, 1...8 kHz réglable
• Fonction de sécurité : STO (safe torque off) SIL 3
• Type d'entrée tor : 16 vitesses programmées
• Protocole du port communication : Modbus série, Modbus TCP, Ethernet IP
• Carte d?options : Position A : module de communication pour Profibus DP V1, Position A : module de communication pour Profinet, Position A : module de communication pour DeviceNet, Position A : module de communication pour EtherCAT, Position A : module de communication pour chaînage CANopen RJ45, Position A : module de communication pour CANopen SUB-D 9, Position A : module de communication pour CANopen bornes à vis, Position A/position B/position C : module d'extension E/S digital et analogique, Position A/position B/position C : module d'extension relais, Position B : 5/12 V module codeur digital, Position B : interface codeur analogique, Position B : module interface codeur résolveur

• Tension de sortie : <= power supply voltage
• Compensation de glissement du moteur : Réglable, Automatique quelque soit la charge, Peut être supprimé, Indisponible en loi pour motor à aimant permanent
• Rampes d'accélération et décelération : À réglage linéaire séparé de 0,01 à 9000 s, S, U ou personnalisé
• Freinage d'arrêt : Par injection DC
• Type de protection : Moteur : protection thermique, Moteur : perte de phase du moteur, Variateur : protection thermique, Variateur : surchauffe, Variateur : surintensité entre phases de sortie et terre, Variateur : surtension en sortie, Variateur : protection contre les court-circuits, Variateur : perte de phase du moteur, Variateur : surtension sur le bus DC, Variateur : surtension d'alimentation électrique, Variateur : sous-tension d'alimentation électrique, Variateur : perte de phase d'alimentation électrique, Variateur : survitesse, Variateur : coupure sur le circuit de contrôle, Moteur : safe torque off, Variateur : safe torque off
• Résolution en fréquence : Unité d'affichage : 0,1 Hz, Entrée analogique : 0.012/50 Hz
• Raccordement électrique : Contrôle, bornier à vis : 0,5...1,5 mm² (AWG 20...AWG 16), Line side, bornier à vis : 70...120 mm² (AWG 1/0...250 kcmil), DC bus, bornier à vis : 70...120 mm² (AWG 1/0...250 kcmil), Moteur, bornier à vis : 70...120 mm² (AWG 2/0...250 kcmil)
• Type de connecteur : 2 RJ45 (sur bloc de contrôle) pour Ethernet IP/Modbus TCP, 1 RJ45 (sur bloc de contrôle) pour Modbus série
• Interface physique : 2-fils RS 485 pour Modbus série
• Trame de transmission : RTU pour Modbus série
• Vitesse de transmission : 10/100 Mbit/s pour Ethernet IP/Modbus TCP, 4.8, 9.6, 19.2, 38.4 kbit/s pour Modbus série
• Mode d'échange : Half duplex, full duplex, auto-négociation pour Ethernet IP/Modbus TCP
• Format des données : 8 bits, configurable pair, impair ou sans parité pour Modbus série
• Type de polarisation : Aucune impédance pour Modbus série
• Nombre d'adresses : 1...247 pour Modbus série
• Méthode d'accès : Esclave pour Modbus TCP
• Alimentation : Alimentation externe pour entrées numériques : 24 V DC (19...30 V) courant <= 1.25 mA (protection contre les surcharges et court-circuits), Alimentation interne pour le potentiomètre de référence (1 à 10 kOhm) : 10.5 V DC +/- 5 % courant <= 10 mA (protection contre les surcharges et court-circuits), Alimentation externe pour entrées numériques et STO : 24 V DC (21...27 V) courant <= 200 mA (protection contre les surcharges et court-circuits)
• Signalisation locale : 3 LED(s) mono/double couleur pour diagnostique local, 5 LED(s) double couleur pour statut de la communication embarquée, 2 LED(s) double couleur pour statut du moduule de communication, 1 LED(s) rouge pour présence de tension
• Largeur : 290 mm
• Hauteur : 922 mm
• Profondeur : 325.5 mm
• Poids : 57.6 kg
• Nombre d'entrées analogiques : 3
• Type d'entrée analogique : Software-configurable voltage AI1, AI2, AI3: 0...10 V DC impedance 30 kOhm, resolution 12 bits, Courant configurable par logiciel AI1, AI2, AI3 : 0...20 mA impedance 250 Ohm, résolution 12 bits
• Nombre d'entrées logiques : 10
• Type d'entrée tor : Programmable DI1...DI8 : 24 V c.c. (<= 30 V) impedance 3.5 kOhm, Programmable comme entrée en train d'impulsions DI7, DI8 0...30 kHz : 24 V c.c. (<= 30 V), Couple de sécurité désactivé STOA, STOB : 24 V c.c. (<= 30 V) impedance > 2.2 kOhm
• Compatibilité de l'entrée numérique : Entrée numérique STOA, STOB : niveau 1 PLC conformément à EN/IEC 61131-2, Entrée numérique DI1...DI8 : niveau 1 PLC conformément à EN/IEC 61131-2, Entrée impulsion DI7, DI8 : niveau 1 PLC conformément à IEC 65A-68
• Logique d'entrée numérique : DI1...DI8, logique positive (source) : < 5 V (state 0) > 11 V (état 1), DI1...DI8, logique négative (sink) : > 16 V (state 0) < 10 V (état 1), DI7, DI8, logique positive (source) : < 0.6 V (state 0) > 2.5 V (état 1), STOA, STOB, logique positive (source) : < 5 V (state 0) > 11 V (état 1)
• Nombre de sorties analogiques : 2
• Type de sortie analogique : Tension configurable par logiciel AQ1, AQ2 : 0...10 V DC impedance 470 Ohm, résolution 10 bits, Courant configurable par logiciel AQ1, AQ2 : 0...20 mA impedance 500 Ohm, résolution 10 bits
• Nombre sorties numériques : 2
• Type de sortie tor : Sortie numérique DQ+ : 0...1 kHz (<= 30 V) DC, < 100 mA, Programmable as pulse output DQ+ : 0...30 kHz (<= 30 V) DC, < 20 mA, Sortie numérique DQ- : 0...1 kHz (<= 30 V) DC, < 100 mA
• Durée d'échantillonnage : Entrée numérique DI1...DI8[Espace]:[Espace]2 ms (+/- 0,5 ms), Pulse input DI7, DI8[Espace]:[Espace]5 ms (+/- 1 ms), Entrée analogique AI1, AI2, AI3[Espace]:[Espace]1 ms (+/- 1 ms), Sortie analogique AQ1, AQ2[Espace]:[Espace]5 ms (+/- 1 ms)
• Précision : Entrée analogique AI1, AI2, AI3 : +/- 0.6 % pour une variation de température de 60 °C, Sortie analogique AQ1, AQ2 : +/- 1 % pour une variation de température de 60 °C
• Erreur de linéarité : Entrée analogique AI1, AI2, AI3 : +/- 0,15 % de la valeur maximale, Sortie analogique AQ1, AQ2 : +/-0,2 %
• Nombre de sorties relais : 3
• Type de sortie relais : Relais configurable R1 : relais de défaut NO/NF durabilité électrique 100000 cycle, Relais configurable R2 : relais de séquence NO durabilité électrique 1000000 cycle, Relais configurable R3 : relais de séquence NO durabilité électrique 1000000 cycle
• Durée d?actualisation : Sortie relais R1, R2, R3 : 5 ms (+/- 0,5 ms)
• Courant commuté minimum : Sortie relais R1, R2, R3 : 5 mAà 24 V DC
• Courant commuté maximum : Sortie relais R1 sur inductive charge (cos phi = 0.4 et G/D = 7 ms) : 2 A à 250 V AC, Sortie relais R1 sur inductive charge (cos phi = 0.4 et G/D = 7 ms) : 2 A à 30 V DC, Sortie relais R2, R3 sur inductive charge (cos phi = 0.4 et G/D = 7 ms) : 2 A à 250 V AC, Sortie relais R2, R3 sur inductive charge (cos phi = 0.4 et G/D = 7 ms) : 2 A à 30 V DC, Sortie relais R1 sur résistive charge (cos phi = 1) : 3 Aà 250 V AC, Sortie relais R1 sur résistive charge (cos phi = 1) : 3 Aà 30 V DC, Sortie relais R2, R3 sur résistive charge (cos phi = 1) : 5 Aà 250 V AC, Sortie relais R2, R3 sur résistive charge (cos phi = 1) : 5 Aà 30 V DC
• Isolation : Entre raccordements de puissance et de contrôle
• Degré de protection ip : IP21
